Wasserkraftwerk Augand

Projektbeschrieb

Die Kraftwerk Augand AG als Bauherrin realisiert das neue «Wasserkraftwerk Augand» an der Kander. Mit der Energieproduktion des geplanten WKW Augand von ca. 34,7 GWh pro Jahr können ab 2023 rund 7'700 Haushalte mit Elektrizität versorgt werden. Die Anlage liefert einen langfristigen und nachhaltigen Beitrag zu einer CO2-neutralen, erneuerbaren Energieproduktion im Versorgungsgebiet.

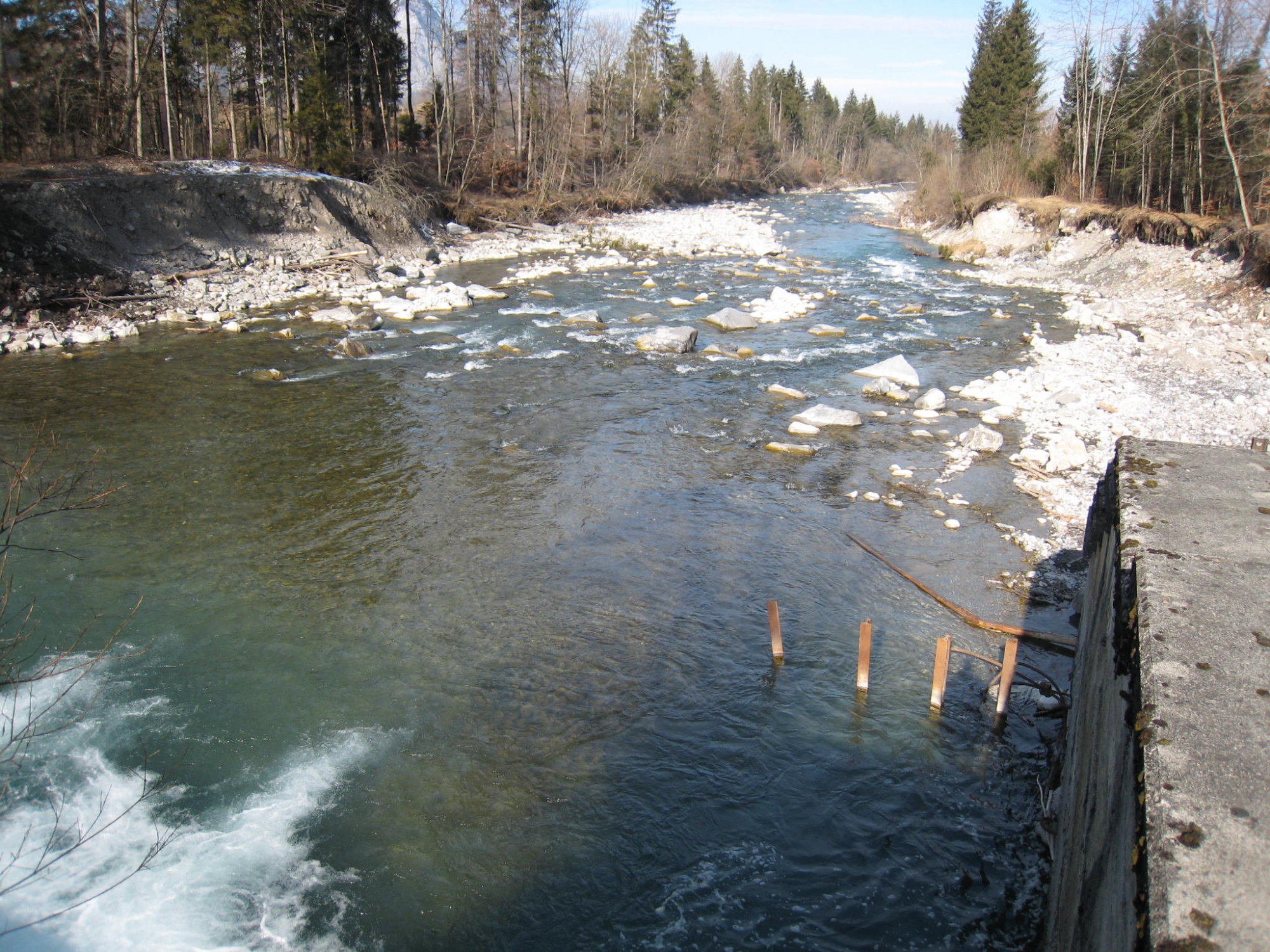

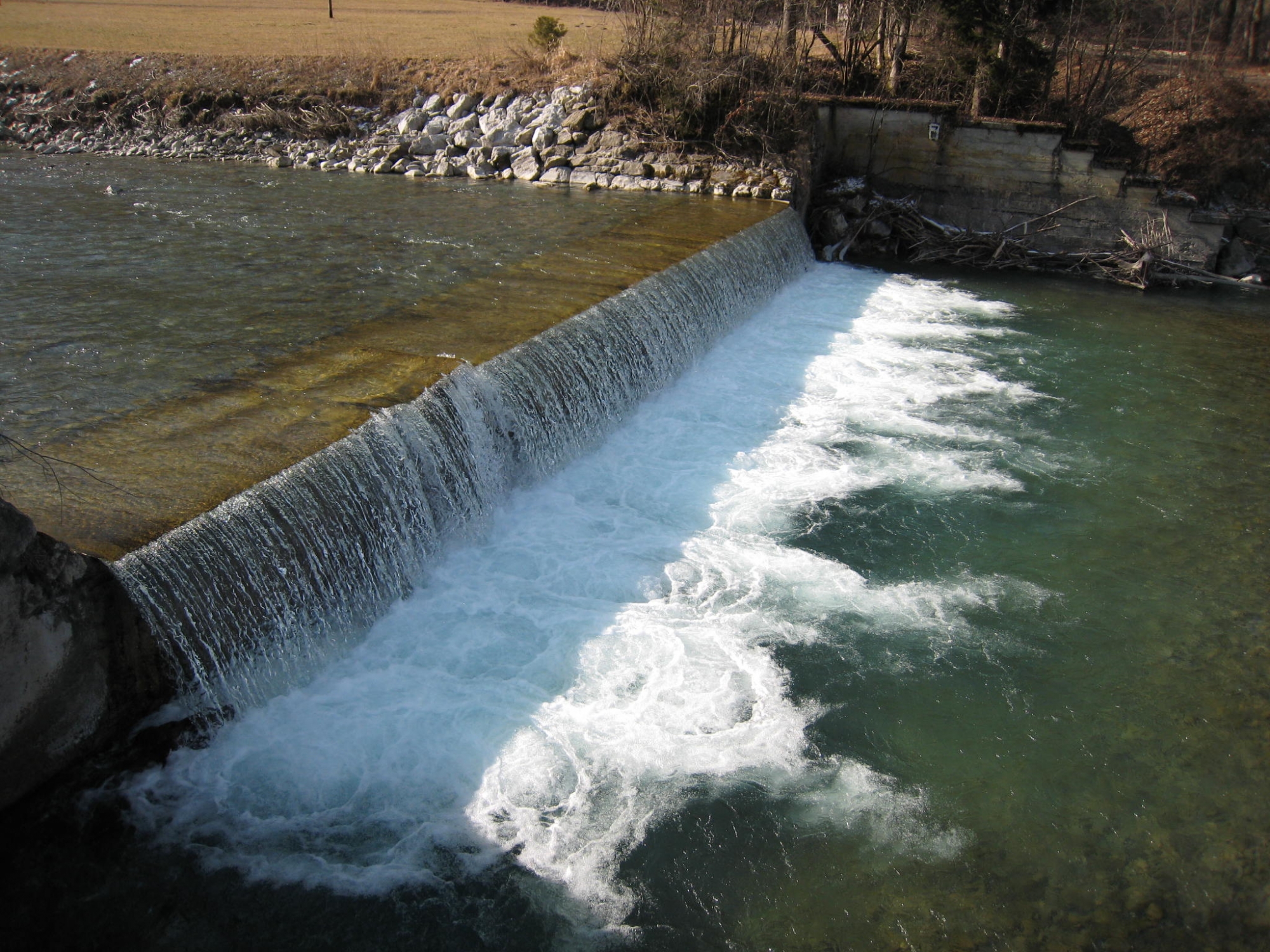

Das bestehende Wasserkraftwerk Spiez nutzt das Gefälle der Kander zwischen dem Kanderwehr Hondrich und dem Thunersee. Oberhalb des Kanderwehrs Hondrich bis zur Sperre Q22 Rossweide fliesst die Kander ungenutzt über eine ca. 1,7 km lange, mit Sohlschwellen verbaute Strecke mit ca. 32 Meter nutzbarer Fallhöhe. Das neue Kraftwerk Augand soll dieses Potenzial an erneuerbarer Energie mit einem Laufwasserkraftwerk unter Berücksichtigung der wasserbaulichen, ökologischen und ökonomischen Rahmenbedingungen optimal nutzen.

Die max. Entnahmemenge / Ausbauwassermenge ist 30 m³/s und die installierte Leistung ab Generator ca. 7,4 MW. Die Anlageteile liegen rechtsseitig der Kander auf dem Gebiet der Gemeinden Aeschi bei Spiez und Spiez. Einzig die Nebenzufahrt zum Wehr und das linke Widerlager des Wehrs liegen auf Wimmiser Boden. Der geplante Standort für Wehr und Fassung im Sack liegt unmittelbar flussaufwärts der bestehenden Sperre Q21. Die Seitenfassung ist auf der rechten Kanderseite (Aeschi bei Spiez) angeordnet.

Die knapp 1,6 Kilometer lange, unterirdische Oberwasserzuleitung ist in drei Abschnitte unterteilt: der ca. 65 Meter lange Düker mit Unterquerung des BLS-Trasses, der knapp 1,4 Kilometer lange Freispiegelstollen im Lockergestein (Moräne) sowie das Wasserschloss Chanderhalde mit den beiden, die ca. 100 Meter langen Druckleitungen und die Entlastungsleitung. Der Freispiegelstollen überquert die beiden BLS-Hondrichtunnel in geringem Abstand.

Der Standort der geplanten Zentrale liegt am rechten Ufer, ca. 80 Meter flussaufwärts (südlich) der bestehenden Kanderfassung Hondrich des WKW Spiez. Der rechteckige, zweiteilige Baukörper besteht aus dem Maschinenschacht mit den Sicherheitsabsperrorganen, den Maschinen, der Leittechnik und den Hilfsbetrieben (Deckelkraftwerk) sowie dem Hochbau für die Schaltanlage, die Transformatoren sowie die Haustechnik. Die Rückgabe über den offenen UW-Kanal erfolgt in den Stau des bestehenden Kanderwehrs WKW Spiez. Die Einspeisung der Energie erfolgt in die bestehende, nahe Trafostation Kanderwehr der BKW.

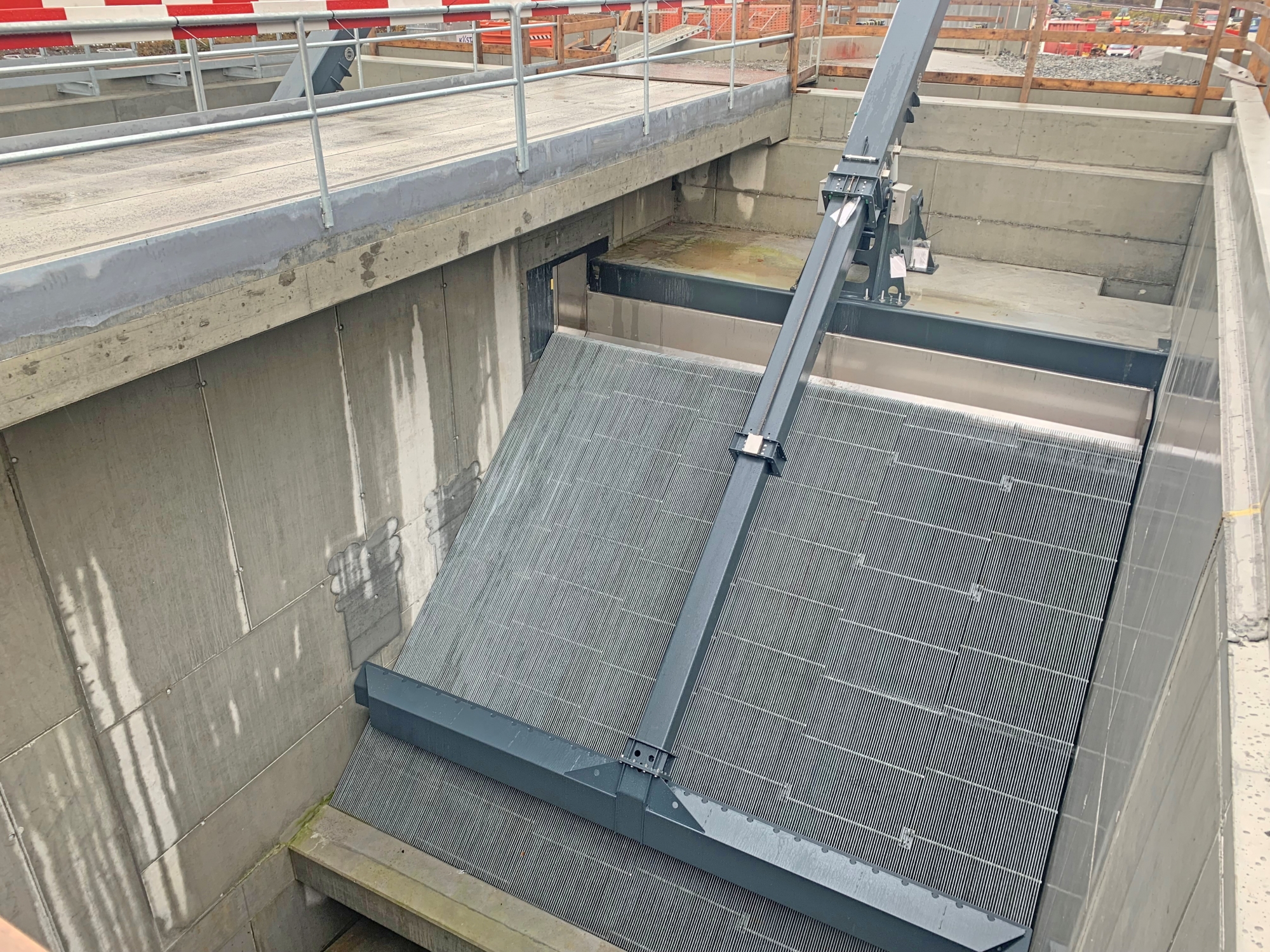

Das Konzept für den Fischauf- und -abstieg beim Wehr und der Fassung basiert auf den aktuellsten Grundlagen und Erkenntnissen. Der Fischaufstieg mit Vertical Slot Fischpass von den Abmessungen ist auf die Leitfischart Seeforelle und die Geschwindigkeiten auf die Barbe ausgelegt. Der Vertikalrechen mit 10 mm lichtem Stababstand schützt auch kleine Fische wirkungsvoll.

Parallel zum Bau des Wasserkraftwerk Augand ist die ökologische Ersatzmassnahme Flussaufweitung Sack unmittelbar angrenzend zur Fassung geplant. Die Kander soll Platz erhalten um sich eigendynamisch aufzuweiten, aquatische und terristrische Lebensräume sollen geschaffen werden. Hierzu werden auf ca. 200 Meter auf der rechten Kanderseite sieben (versteckte) Blockbuhnen eingebaut, anschliessend erfolgt die Ufersicherung auf ca. 230 Meter mit Blocksatz. Die rechtsufrige Aufweitung umfasst ca. 12'000 m². Auf der linken Kanderseite ist eine Ufersicherung mit Blocksatz / Damm mit Dichtkern auf ca. 120 Meter vorgesehen. Hinter der Aufweitung ist das Trassee der BLS zu schützen, auf der gegenüberliegenden Seite die Grundwasserfassung Augand. Bauherrin für diese Ersatzmassnahme ist die Gemischte Gemeinde Aeschi und die Schwellenkorporation Wimmis.

Baufortschritt

Verfolgen Sie die Bauarbeiten auf der Webcam

Einweihung am 8. und 9. September 2023

Nach gut sechs Jahren Planung und Realisierung startete am Wochenende das Wasserkraftwerk Augand den Betrieb. Mit dem generierten Strom werden nun rund 7'700 Haushalte versorgt. Dazu wurden an der Kander Massnahmen zur Renaturierung und Hochwasserschutz geplant und umgesetzt.

Weitere Informationen zur Eröffnung gibt es in der Medienmitteilung der BKW AG

Rückblick auf das 1. Quartal 2023

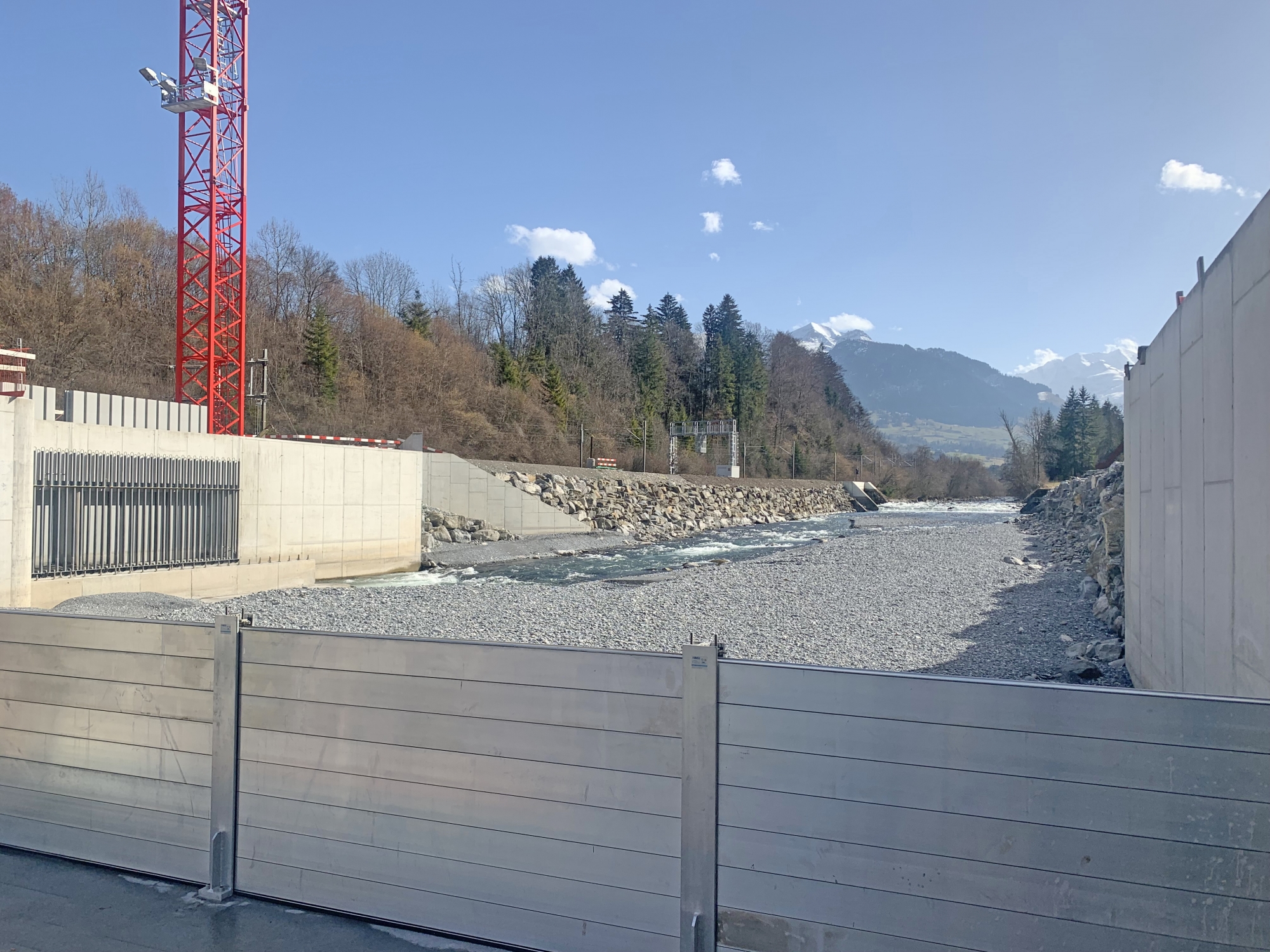

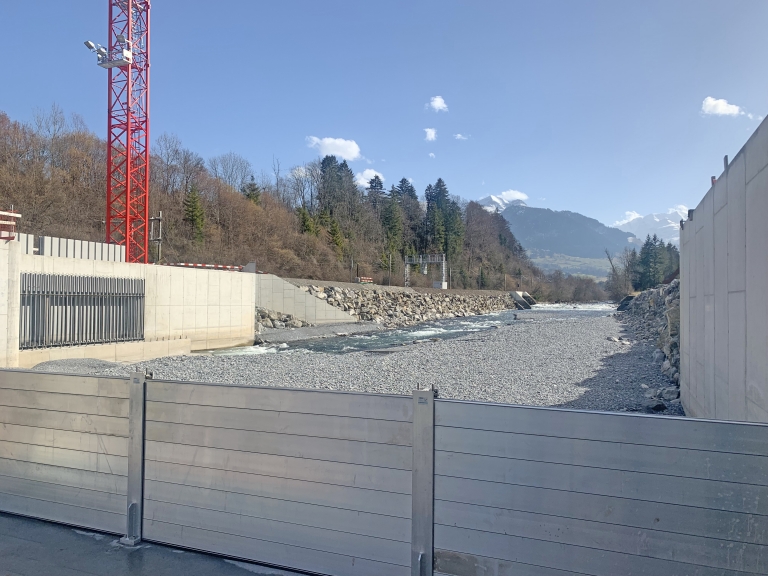

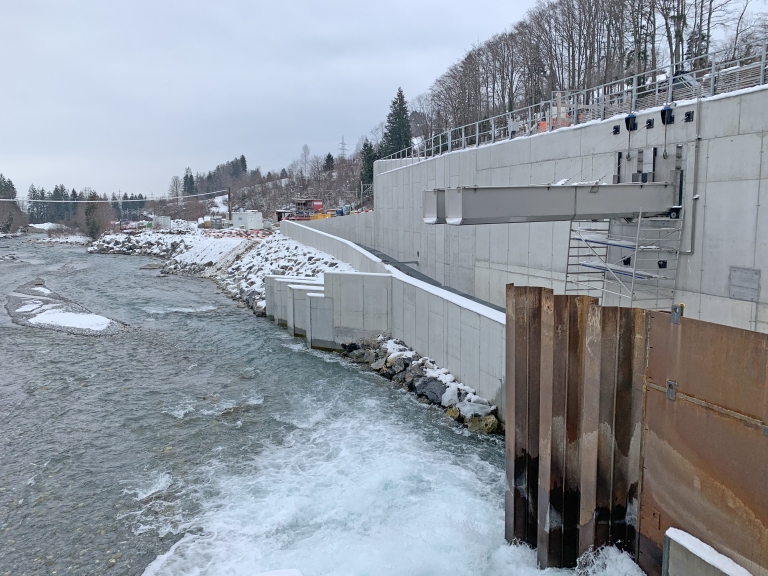

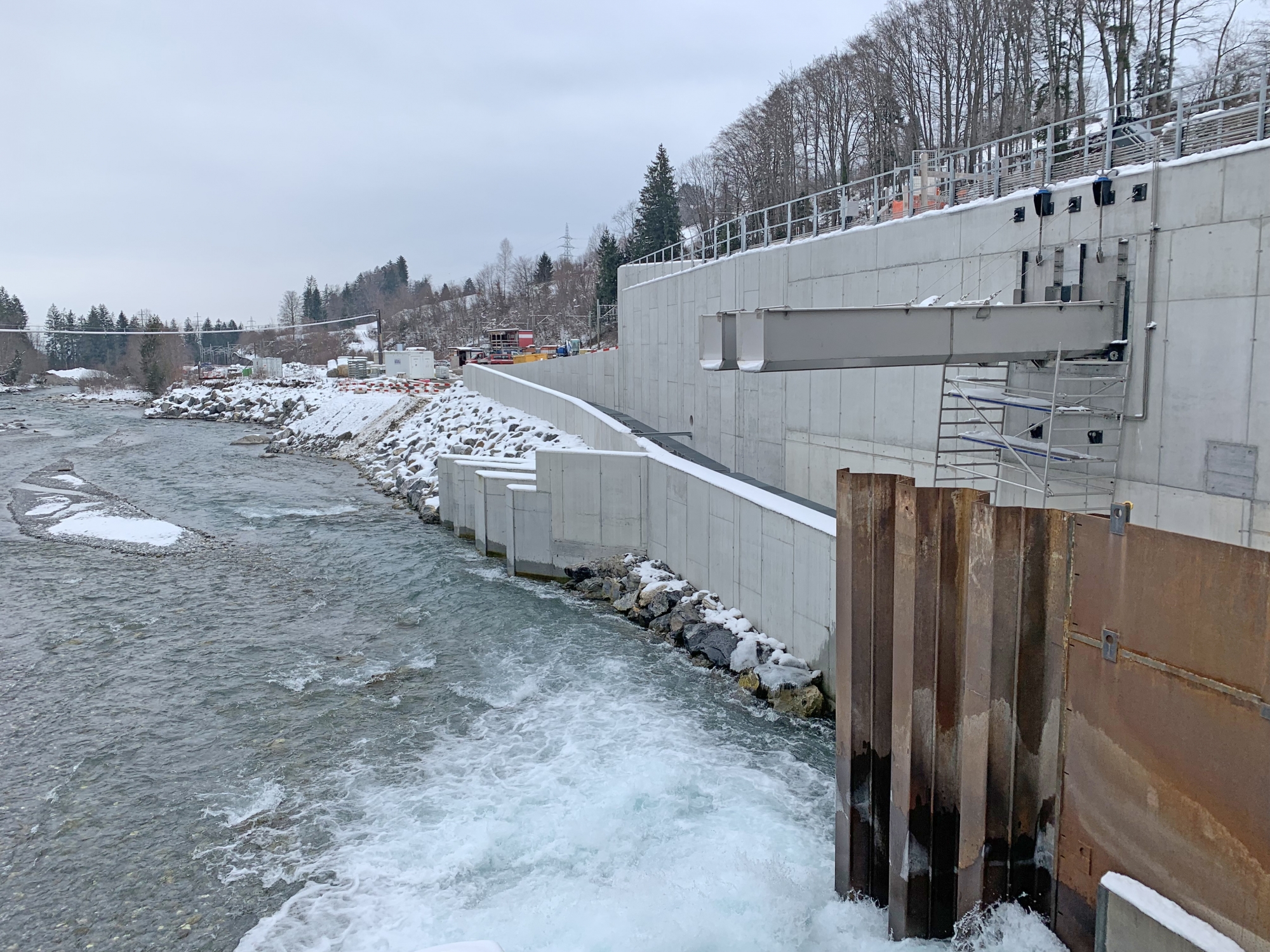

• Rohbauabreiten und Auffüllungsarbeiten bei Wehr und Fassung sind grösstenteils fertig. Beim Technikgebäude ist die Fassade montiert, mehrheitlich stehen alle Metallbauteile wie Geländer, Steg usw.
• Sämtliche Stahlwasserbauorgane bei der Fassung sind montiert und trocken getestet. Ebenfalls die elektrische Erschliessung mit Trafo steht.
• Der Gärtner ist aktuell an den Anpflanzungen und der detaillierten Umgebungsgestaltung (Teiche usw.) bei der Fassung.
• Düker und Stollen sind fertig erstellt. Rohbauarbeiten beim Wasserschloss sowie die Druckleitungen und Entlastungsleitung stehen. Hier sind aktuell die Auffüllarbeiten im Gange.

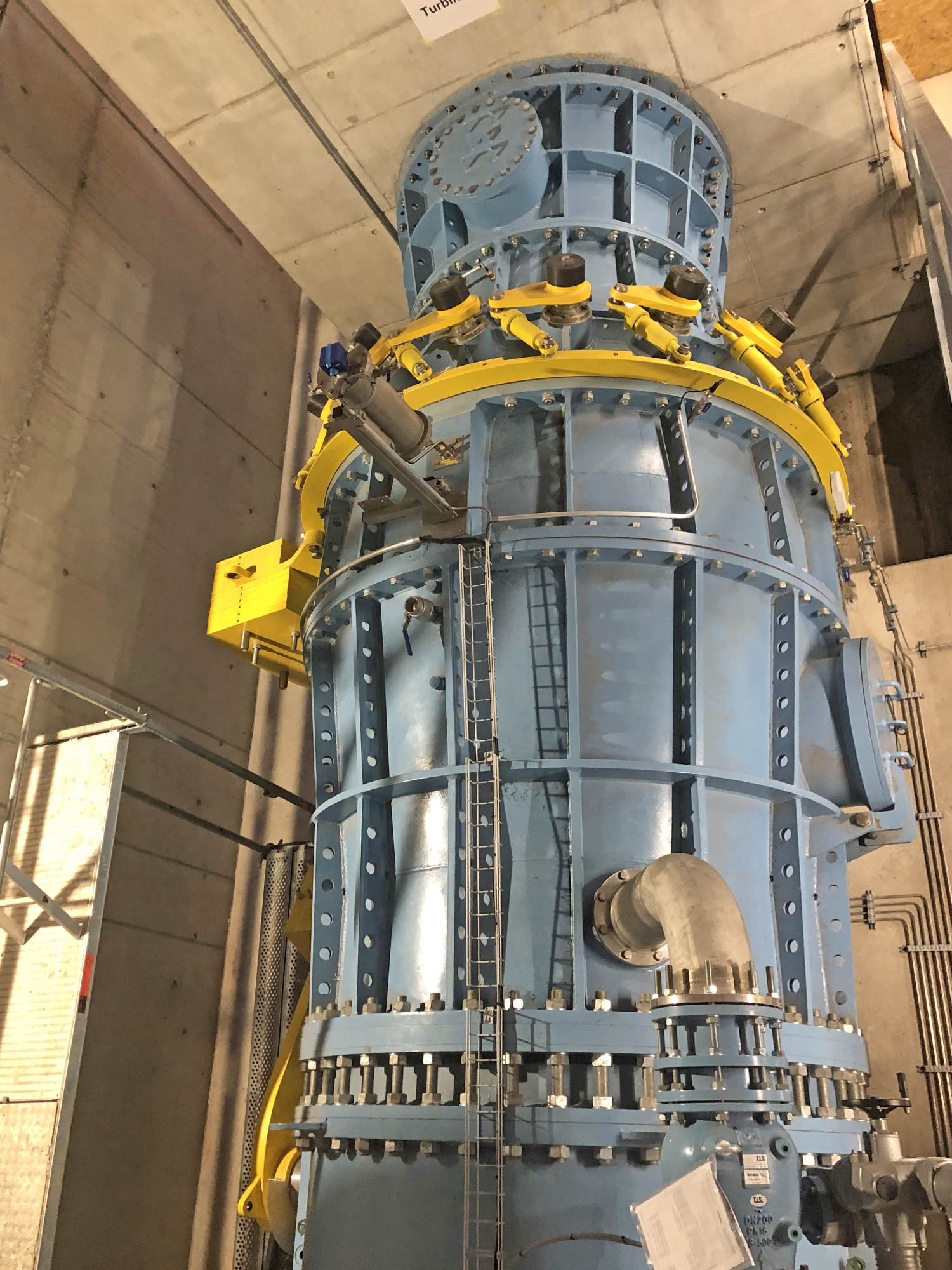

• Bei der Zentrale sind sämtliche elektromechanischen Anlageteile, Turbinen, Drosselklappen und Schützen geliefert und montiert, Umgebungsgestaltungsarbeiten laufen.

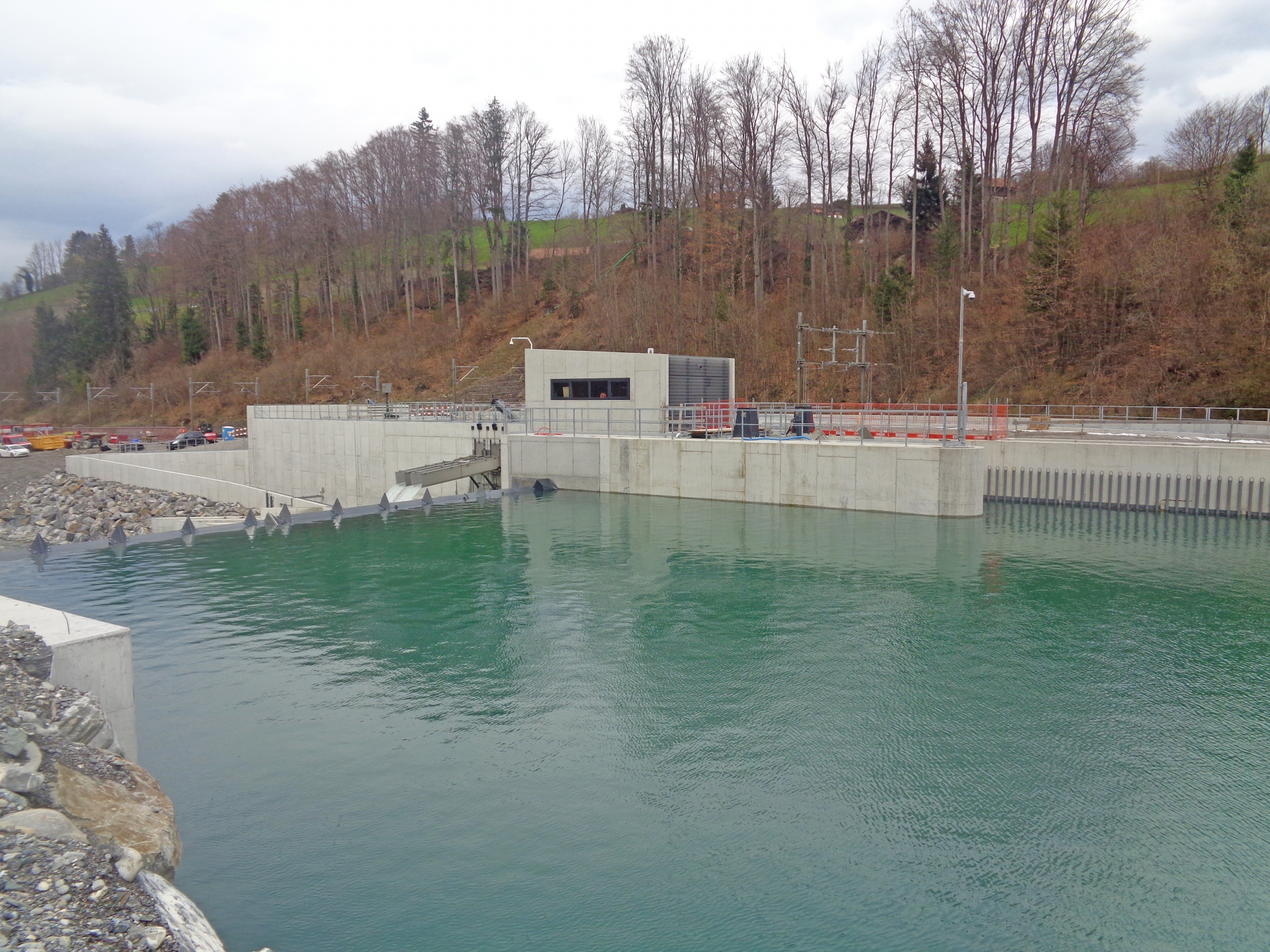

• Der Stau, die Fassung mit Düker, der Stollen und die beiden Druckleitungen wurden Ende März das erste Mal erfolgreich mit Wasser gefüllt!

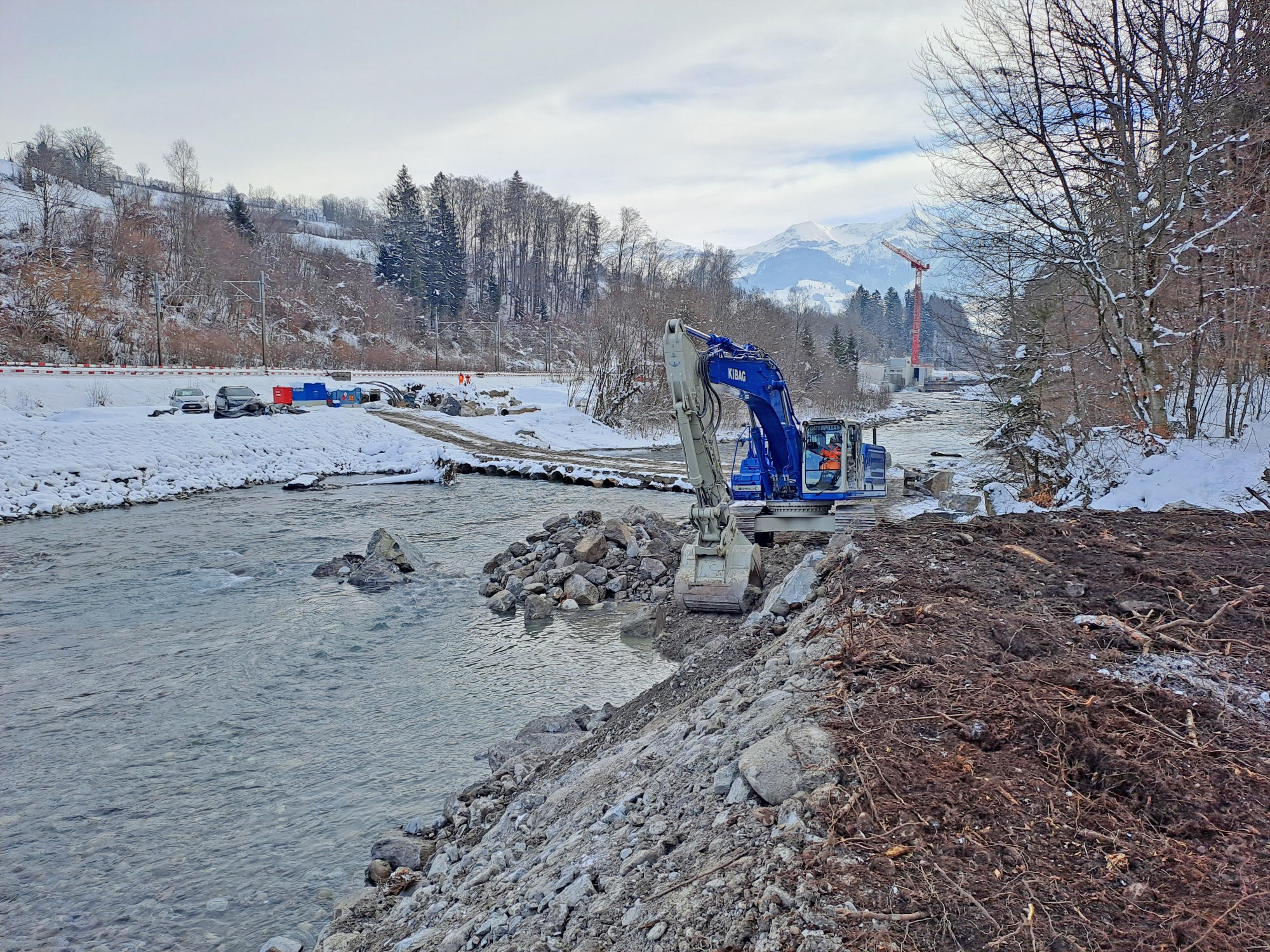

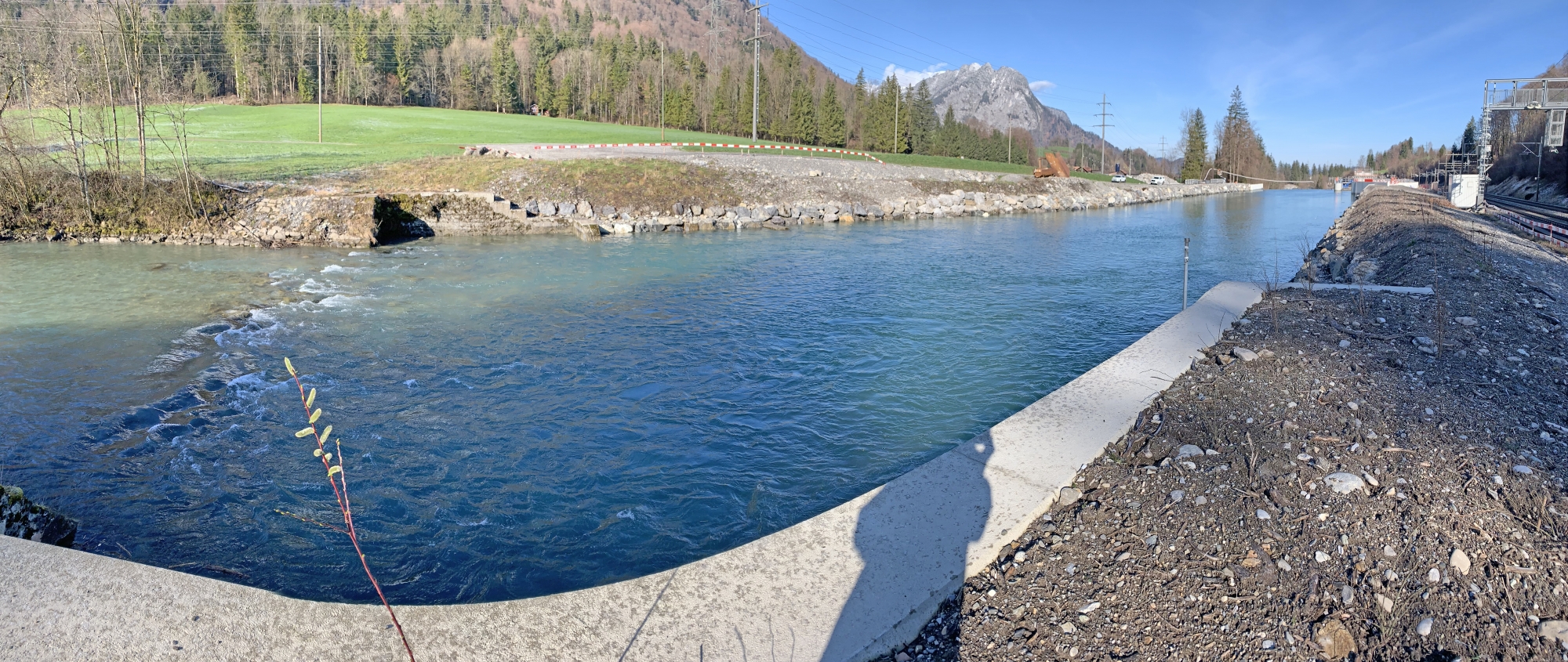

• Bei der Ersatzmassnahme «Sack» sind die linke Ufererhöhung und auch schon einige Buhnen erstellt.

Ausblick

• Fertigstellung Zufahrtspiste Endzustand Wehr links an def. Lage, restliche Ausbauarbeiten wie Umzäunung der Fassung, Geländer und Gitterroste sowie Gärtnerarbeiten bei Wehr und Fassung.
• Ausbauarbeiten beim Wasserschloss und Gärtnerarbeiten.
• Rückbau geteerte Baustellenzufahrtspiste zur Fassung, Rückbau Installationsplätze.
• Fertigstellung Buhnen und Aufforstungsarbeiten bei der Eratzmassnahme «Sack».
• Innenausbau wie Reusenkehle und Ausschwimmschutz beim Fischzählbecken, Inbetriebnahme Fischpass und Zählbecken.
• Im Mai werden alle Betriebszustände nass getestet, bevor die Wasserkraftwerksanlage dann definitiv in Betrieb genommen wird.

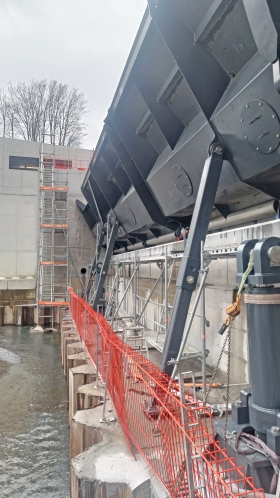

Meilenstein am 27. Februar 2023

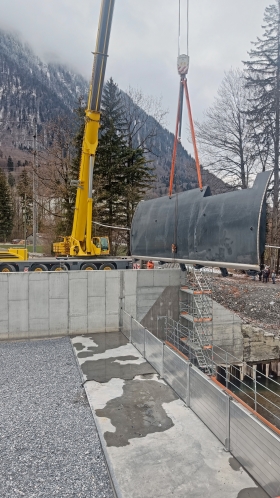

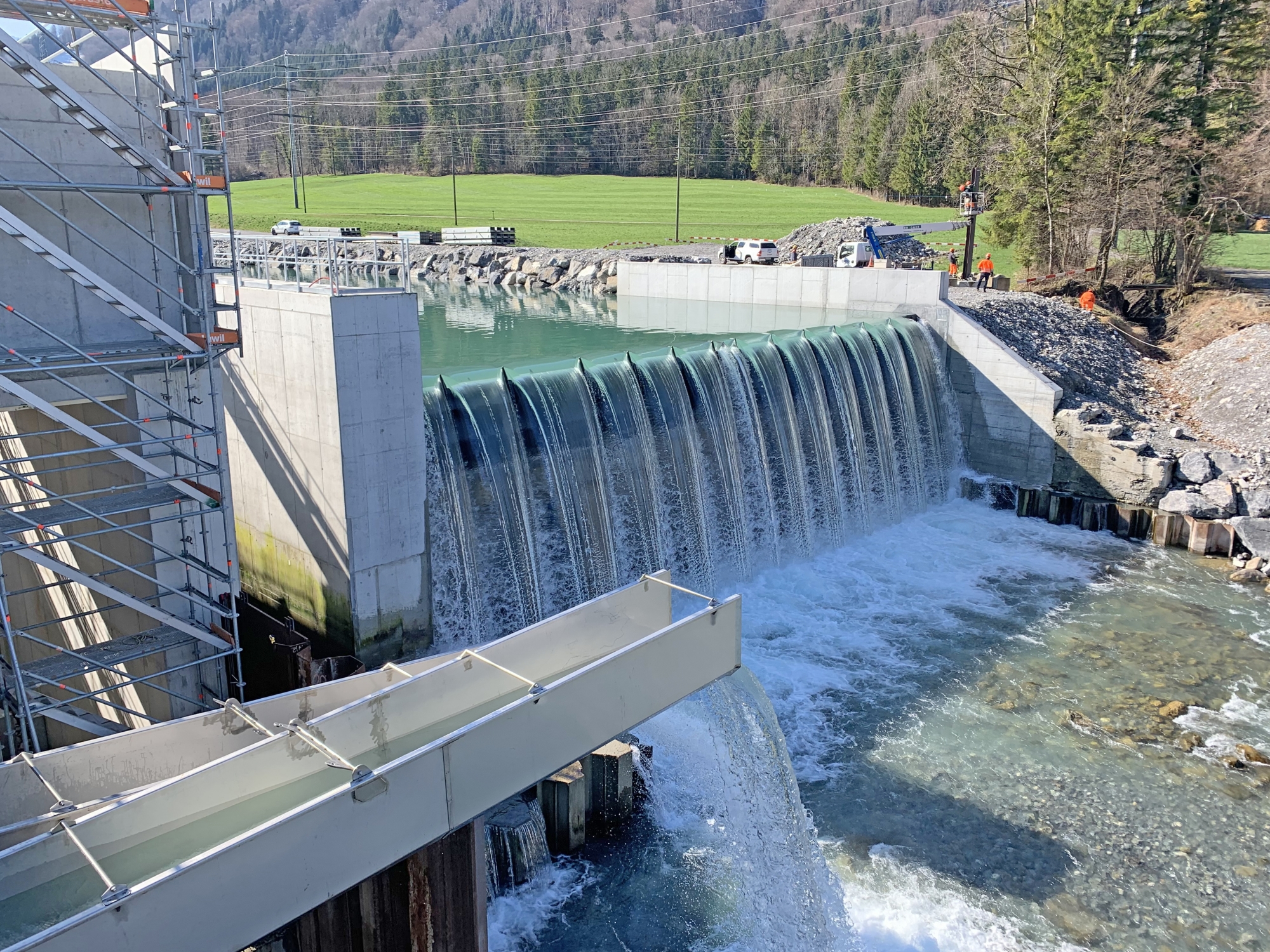

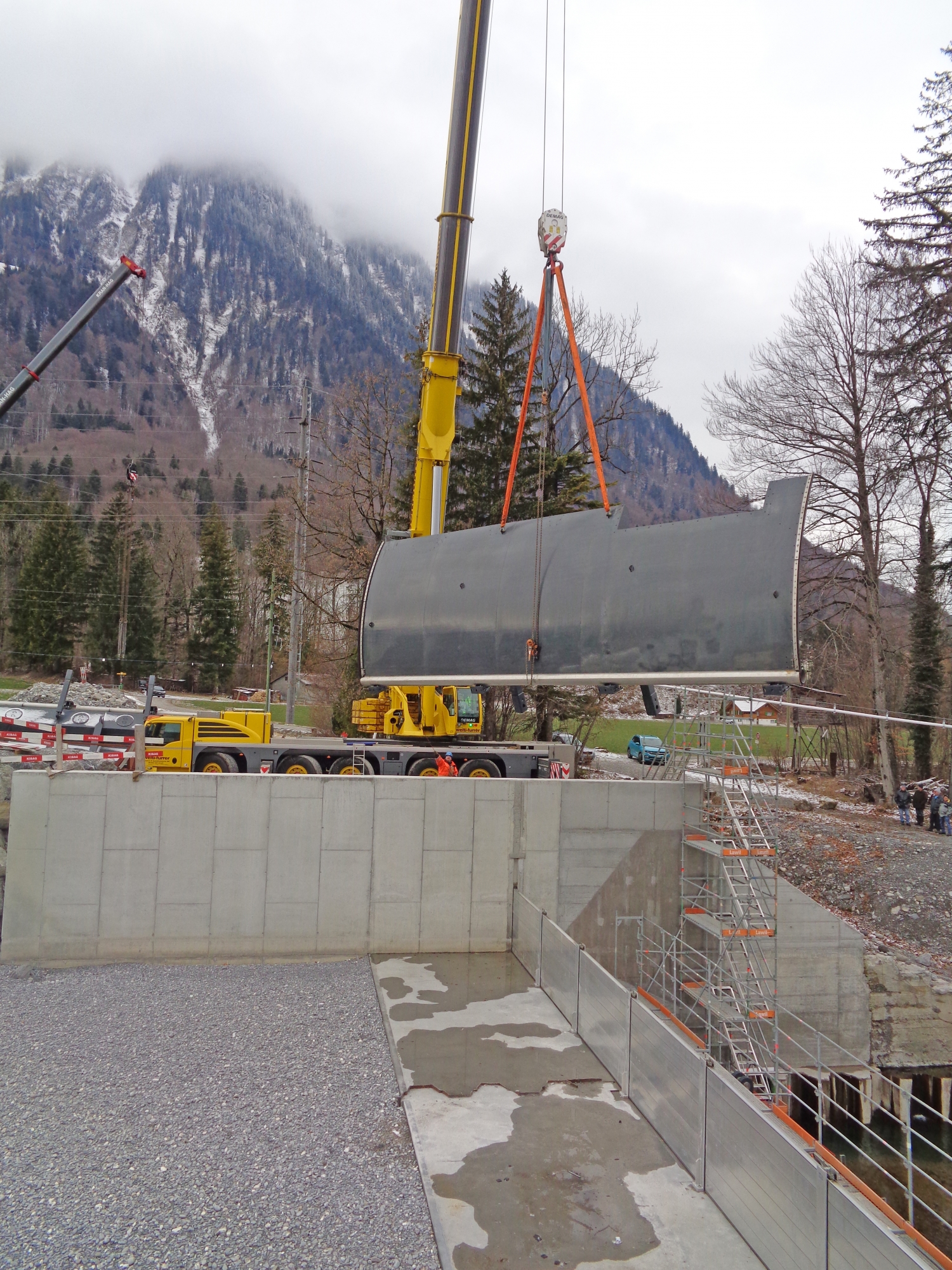

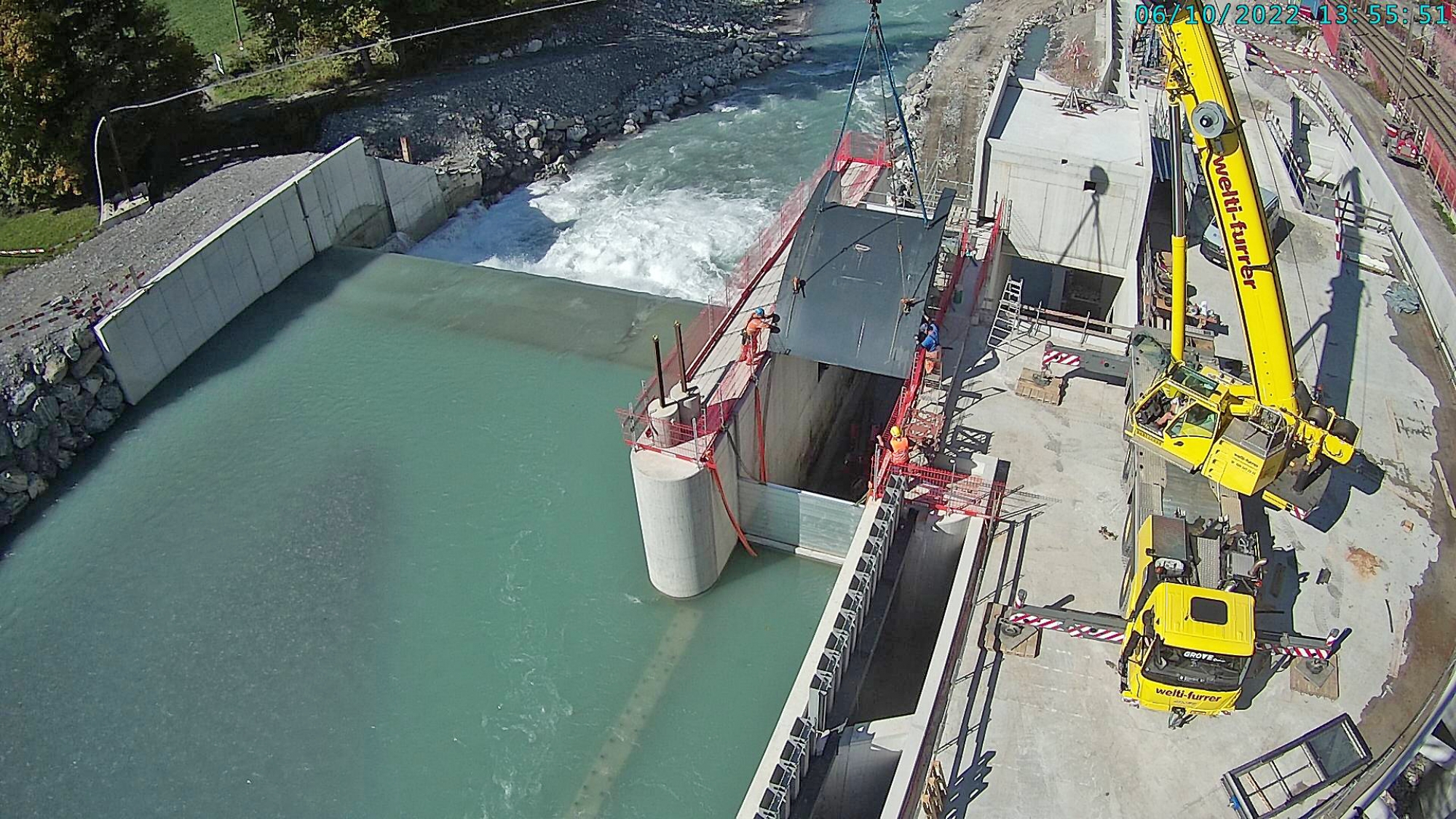

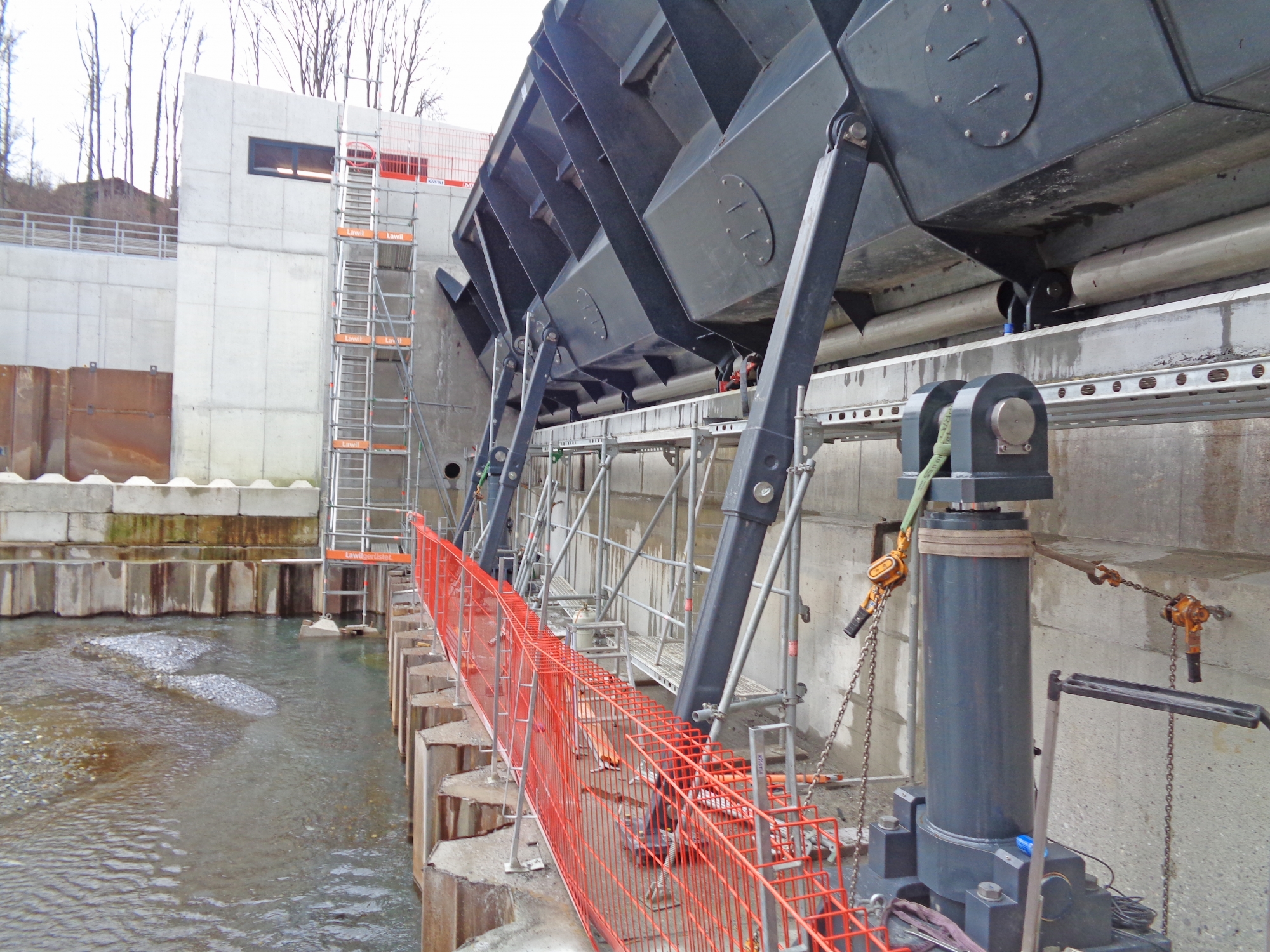

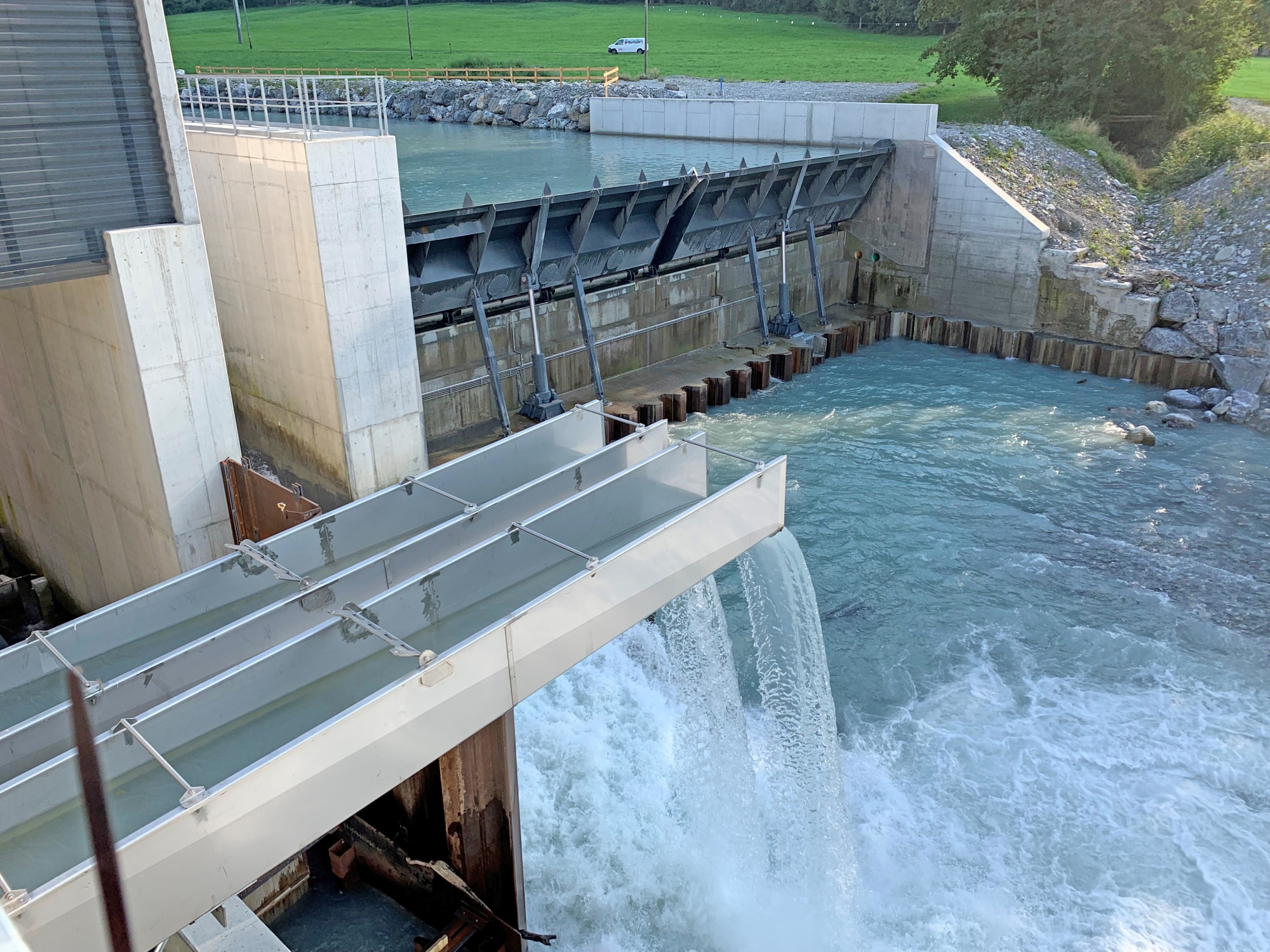

Ein 5-achsiger Mobilkran konnte am Montag die beiden jeweils 3,5 m hohen, 13 m breiten und ca. 14 t schweren Wehrklappen in die Wehröffnung setzten. Künftig stauen diese das Wasser der Kander, um bis zu 30 m³/s seitlich in die Fassung, weiter durch den Stollen und die Druckleitungen, zu den Turbinen zu leiten.

Projektreport über das Jahr 2022 mit Ausblick auf die nächsten 3 Monate

Rückblick auf das Jahr 2022

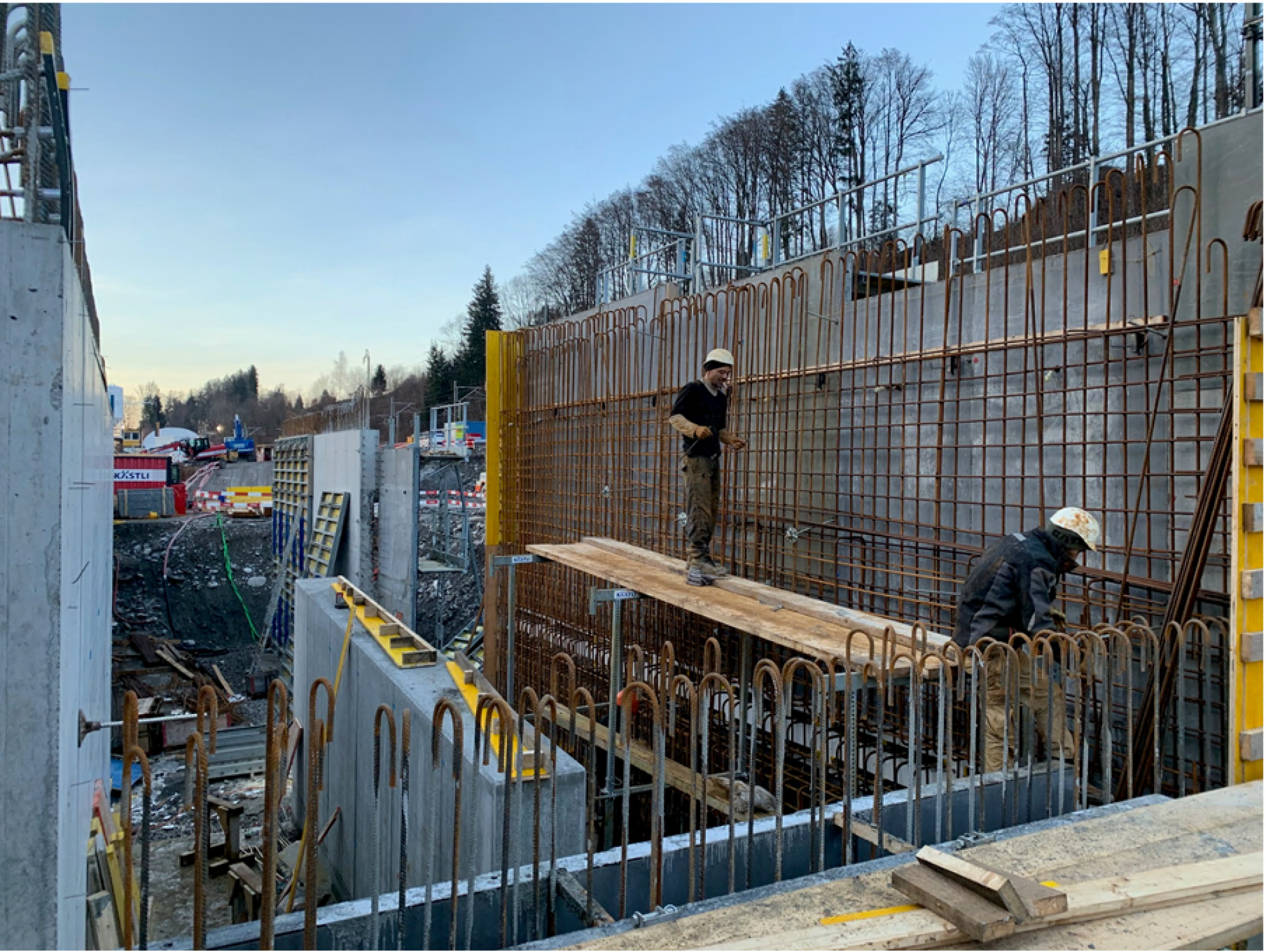

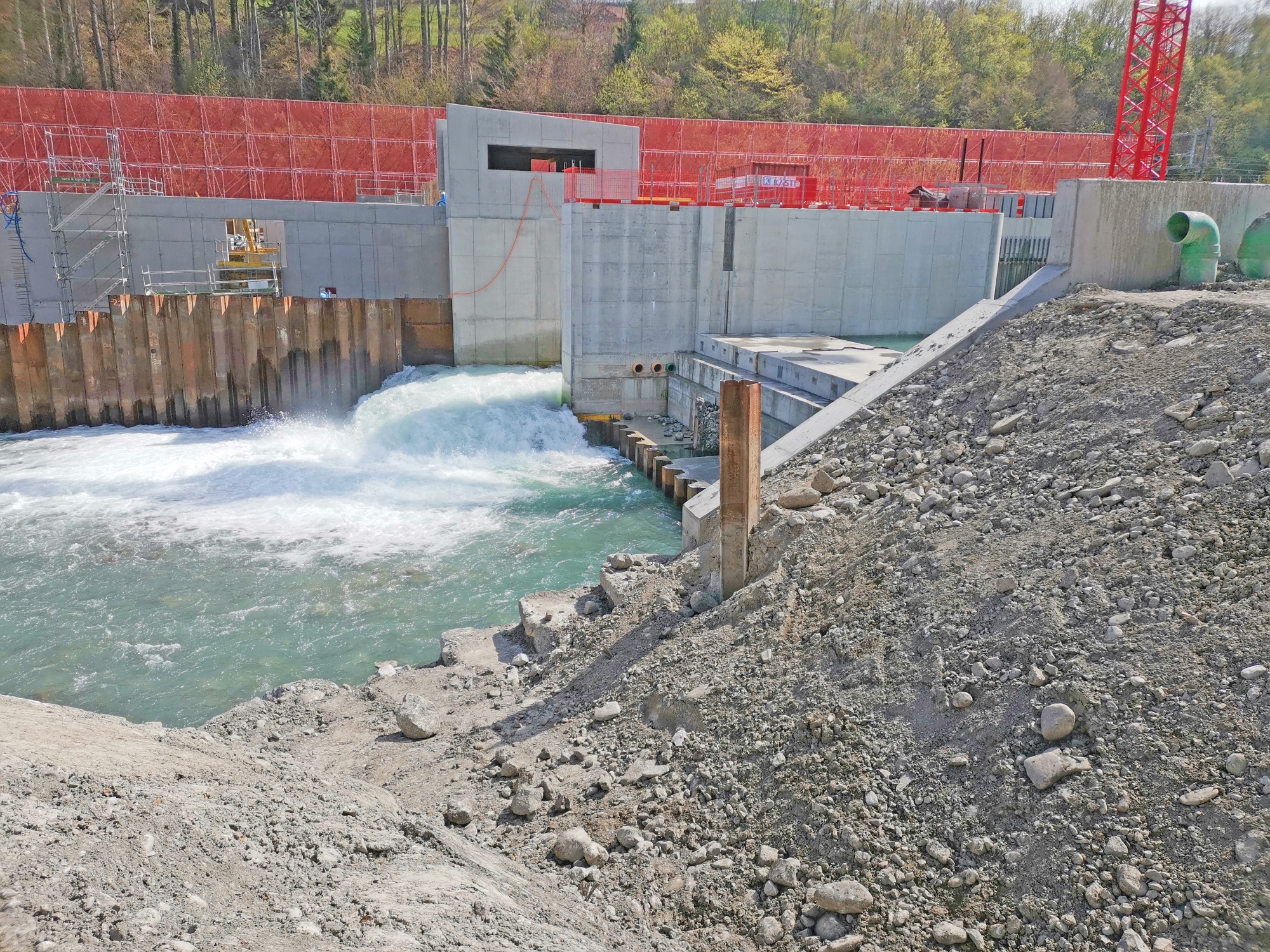

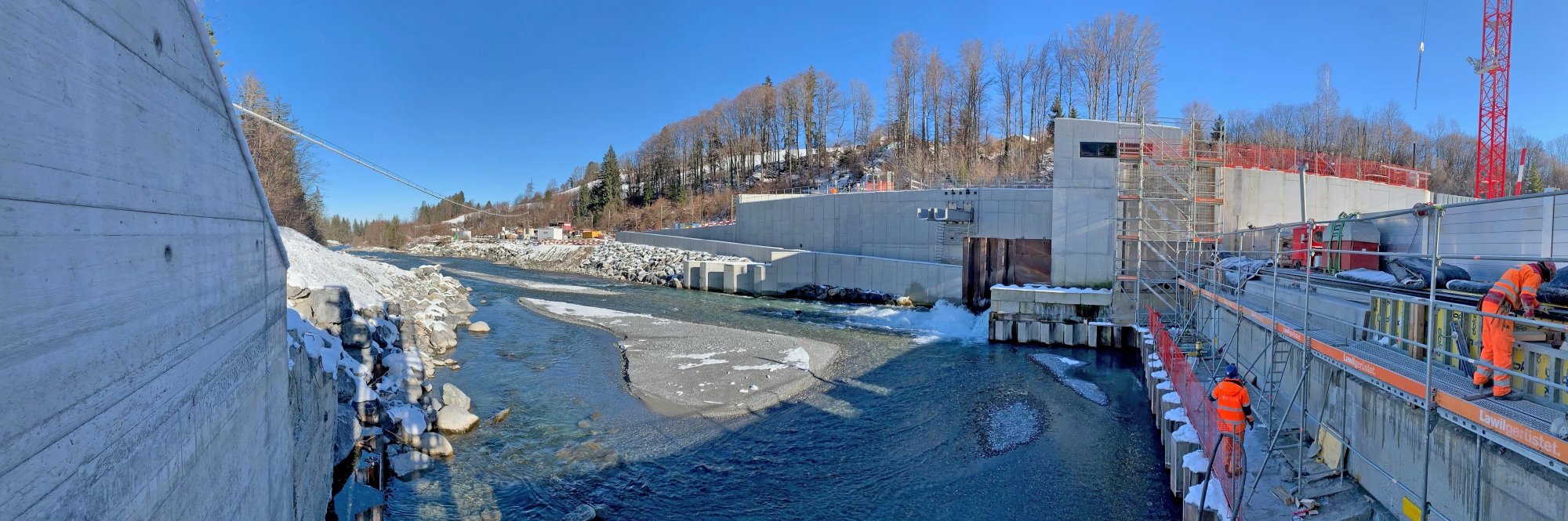

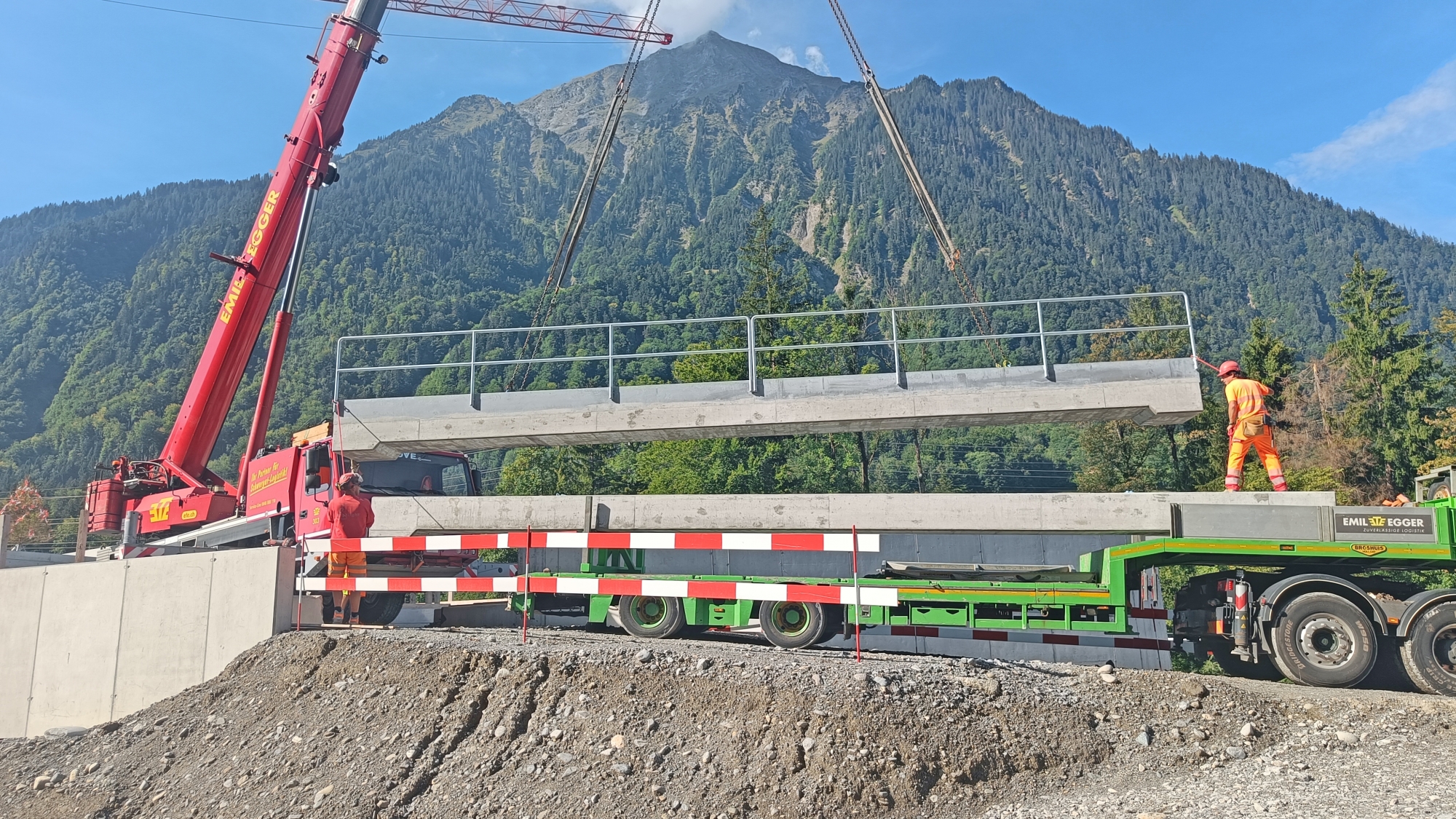

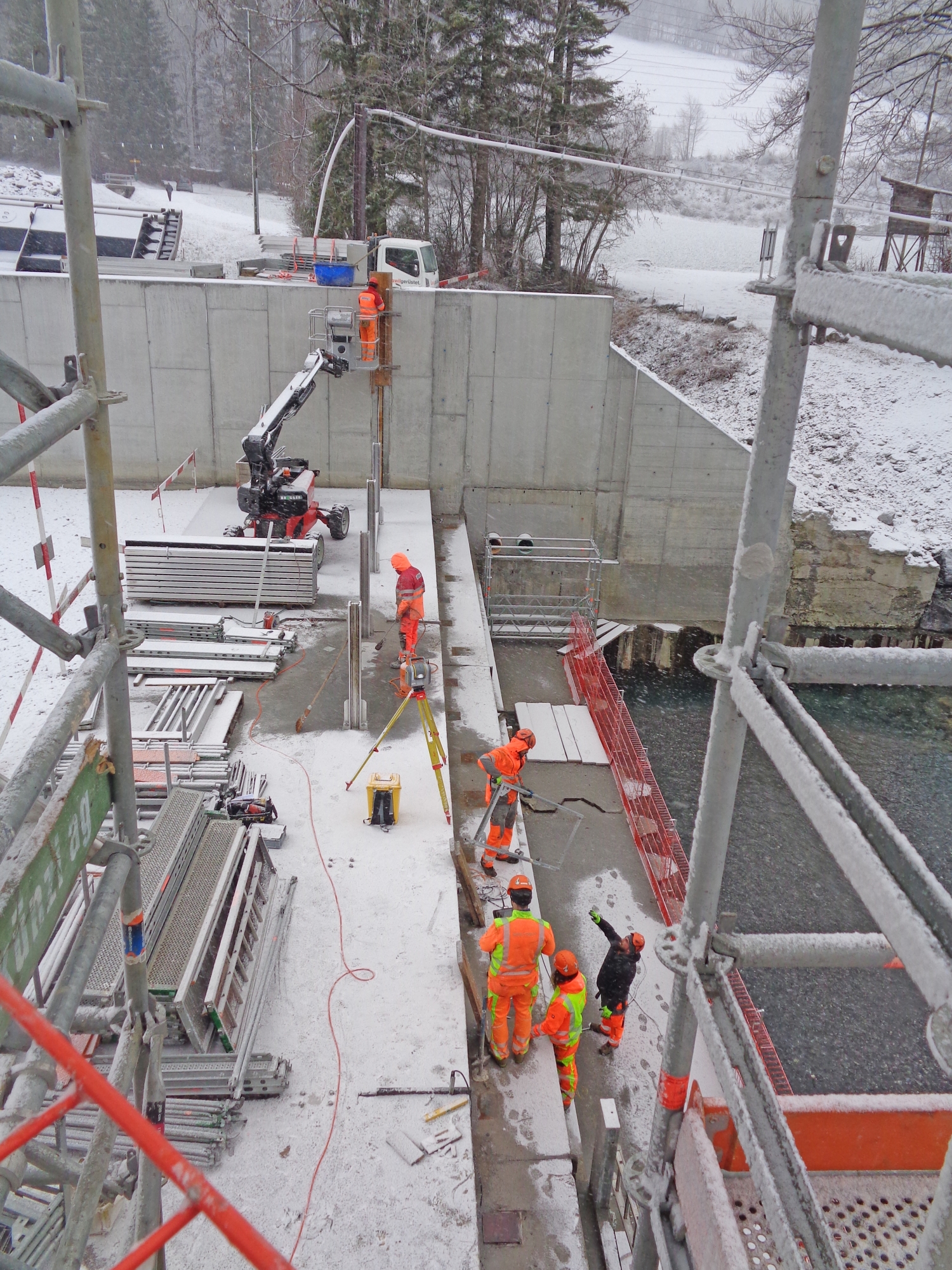

• Rohbauarbeiten Wehr und Fassung fertig; die Spundwandabschlüsse Baugrube sind rückgebaut; im Technikgebäude sind Doppelboden, Hydraulikaggregat, Fenster und Türe montiert, Umgebungsgestaltungsarbeiten resp. Auffüllungen sind in Arbeit.

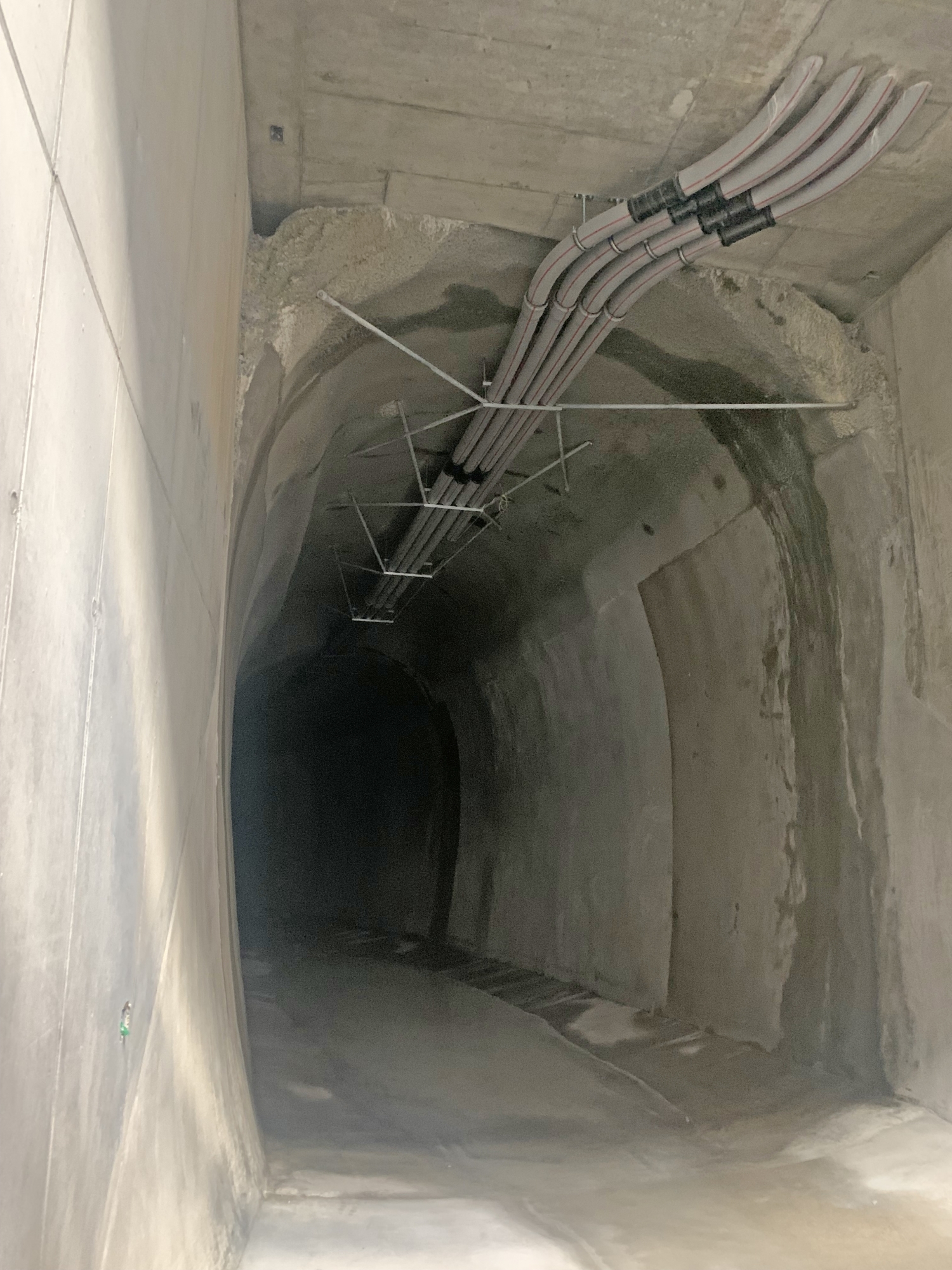

• Der Düker(kanal) unter der BLS ist fertig betoniert, Auffüllarbeiten sind im Gang. Der Stollen ist fertig ausgebrochen, die Spritzbeton- und Abtaloschierarbeiten sind erledigt.

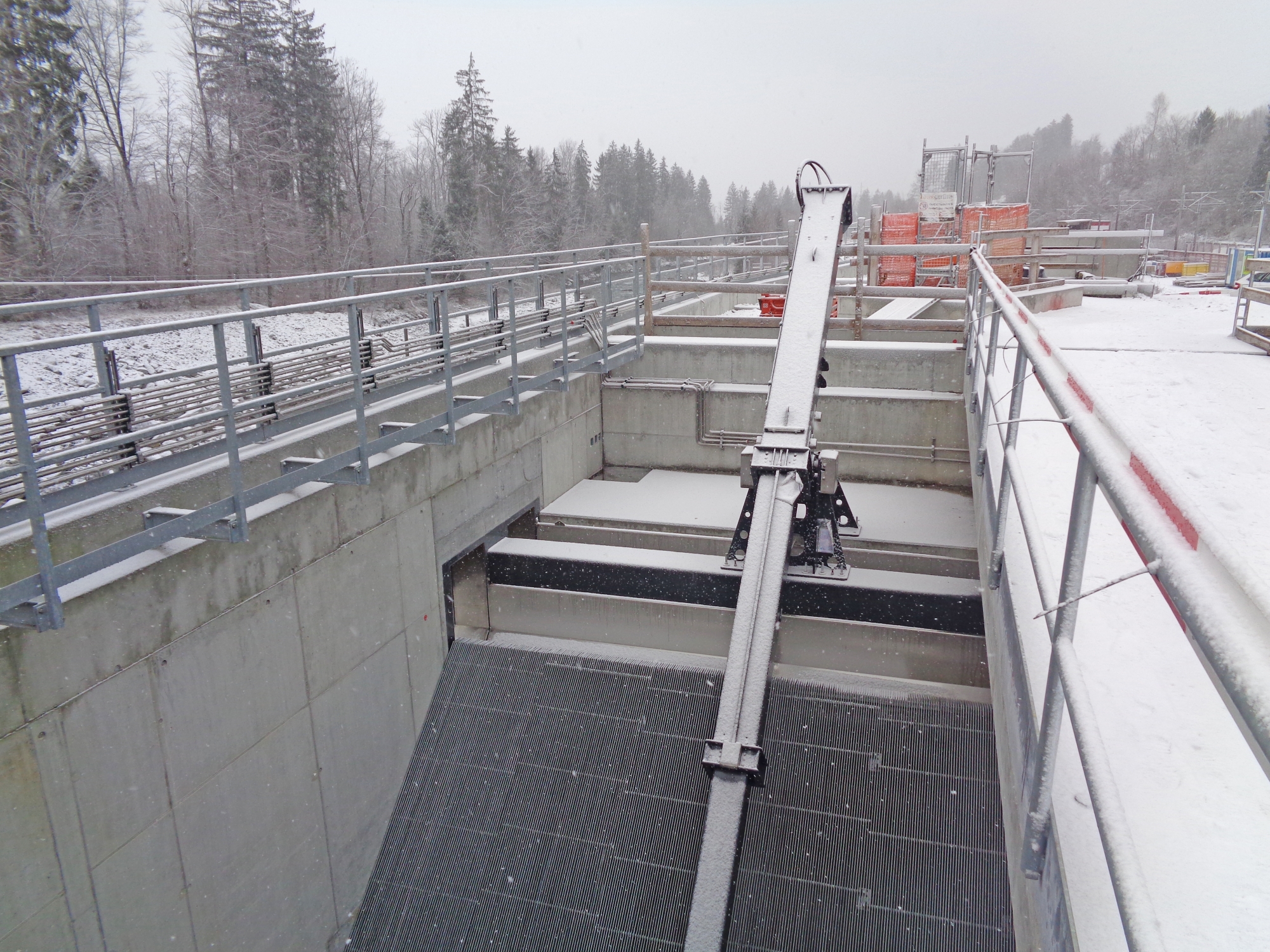

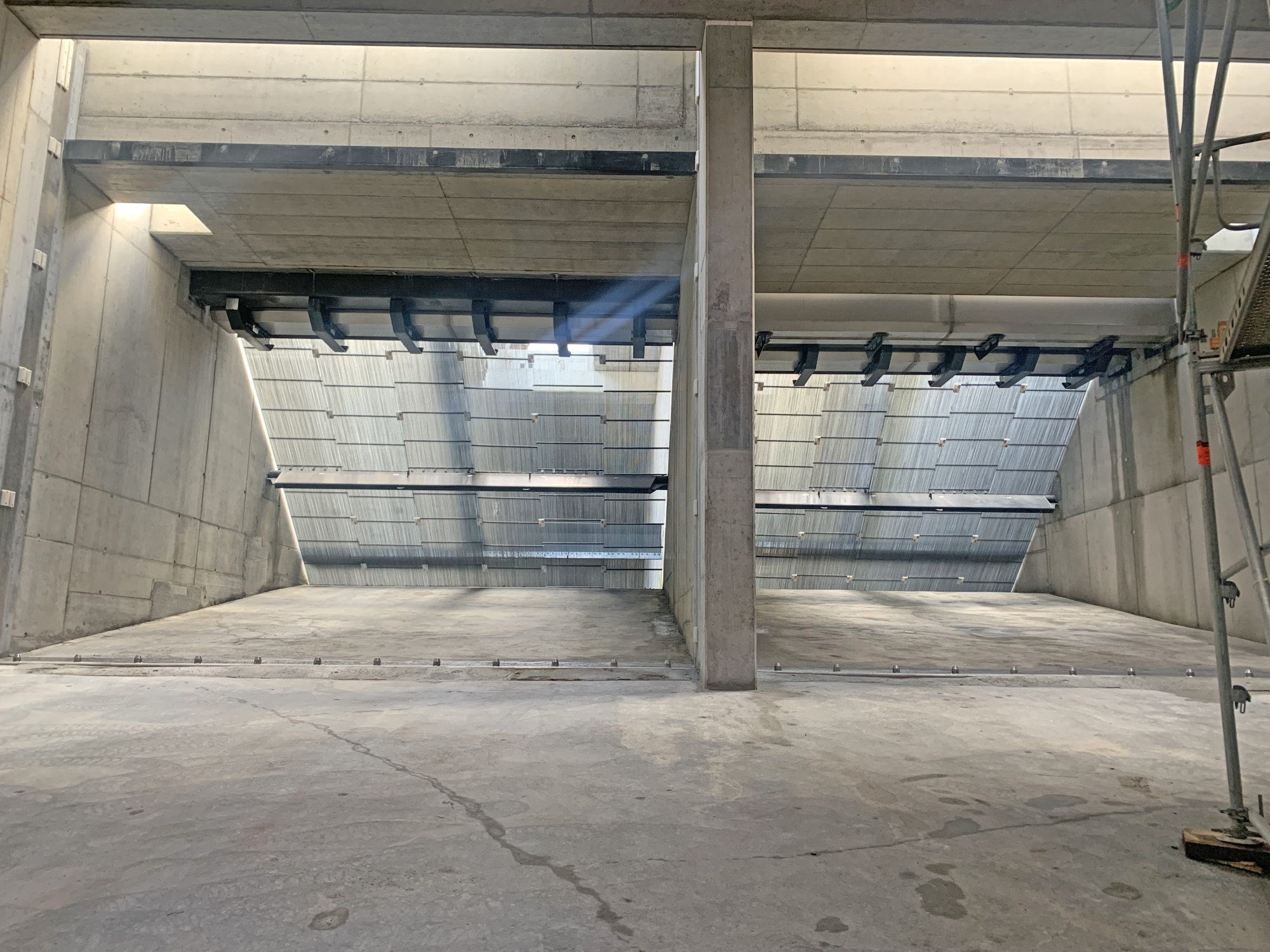

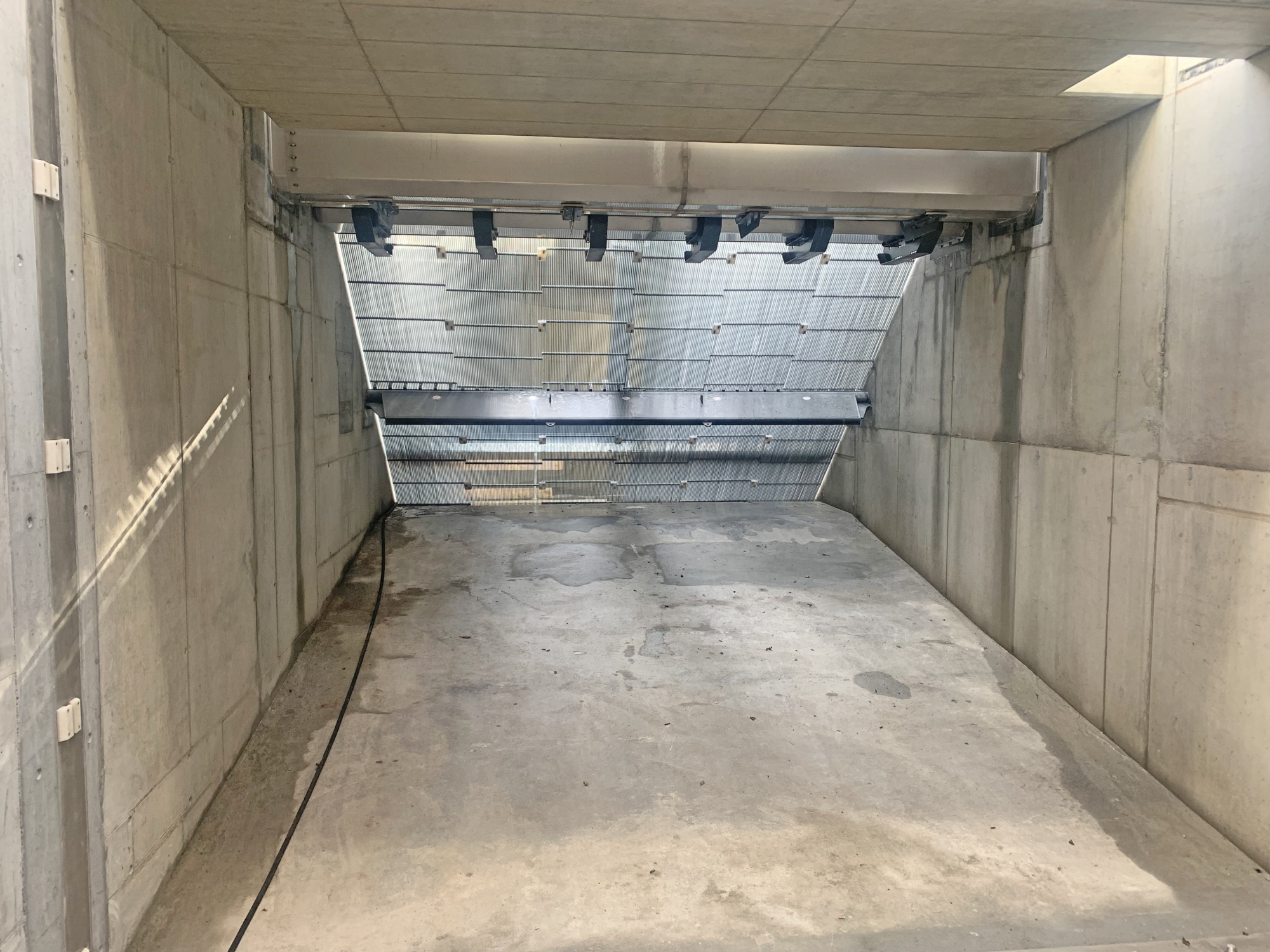

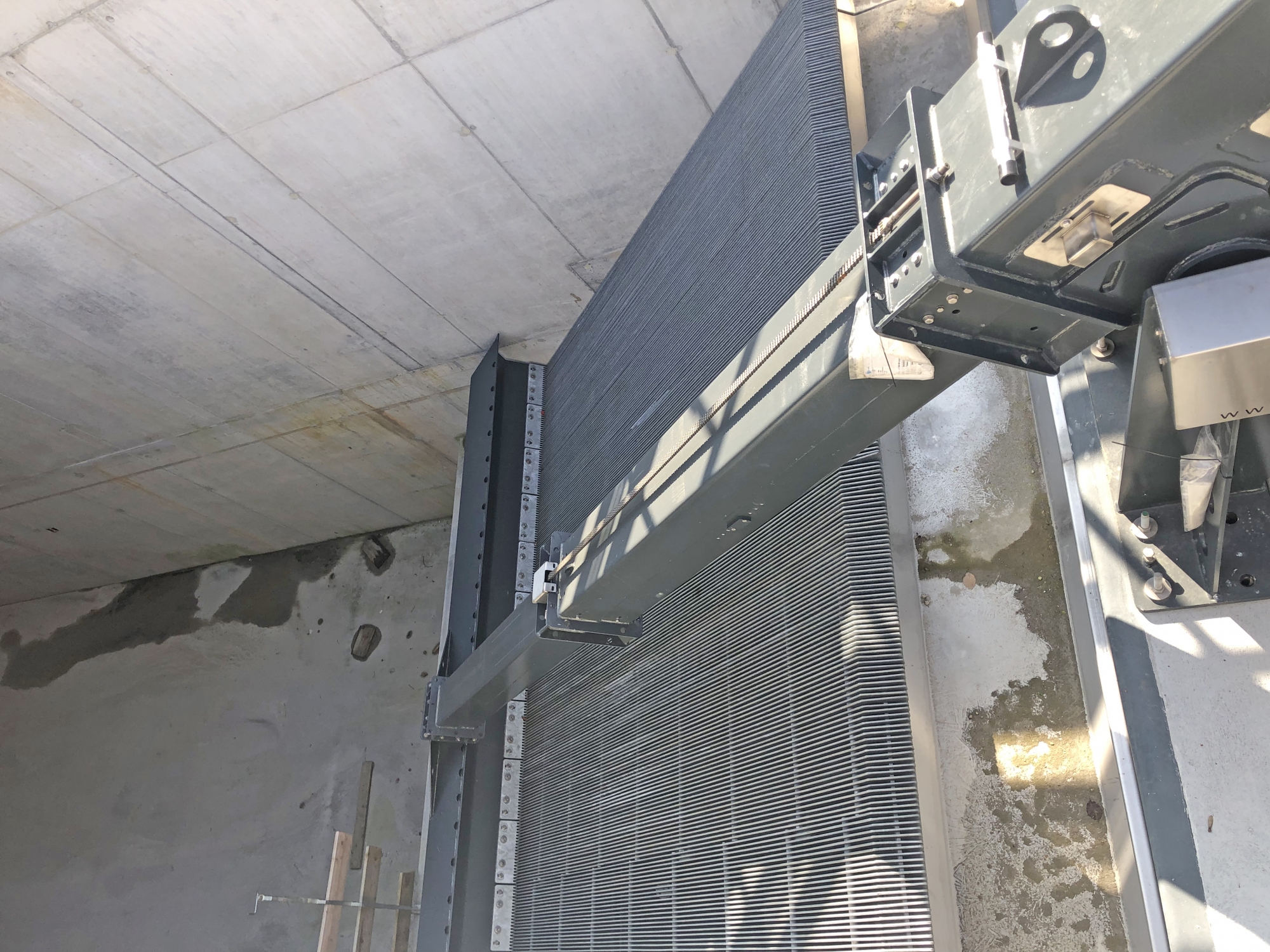

• Beim Stahlwasserbau der Fassung sind Sicherheitsabsperrorgan, Geschiebeabzugssschützen, Feinrechen und Grundablass montiert plus Armaturen dazu vergossen. Im Moment erfolgt die Wehrklappenmontagen mit Ausgiessarbeiten und parallel wird die Hydraulik vor Ort gemacht.
• Im Fischpass ist das Sohlensubstrat eingefügt, Ausstieg und Einstieg Fischpass steht, Fischzählbecken im Rohbau ist erstellt.
• Groppenaufstieg bei den Sperren oberhalb der Fassung steht. Bei der Ersatzmassnahme Sack wird gerade die Dammerhöhung und der Uferschutz links fertiggestellt.

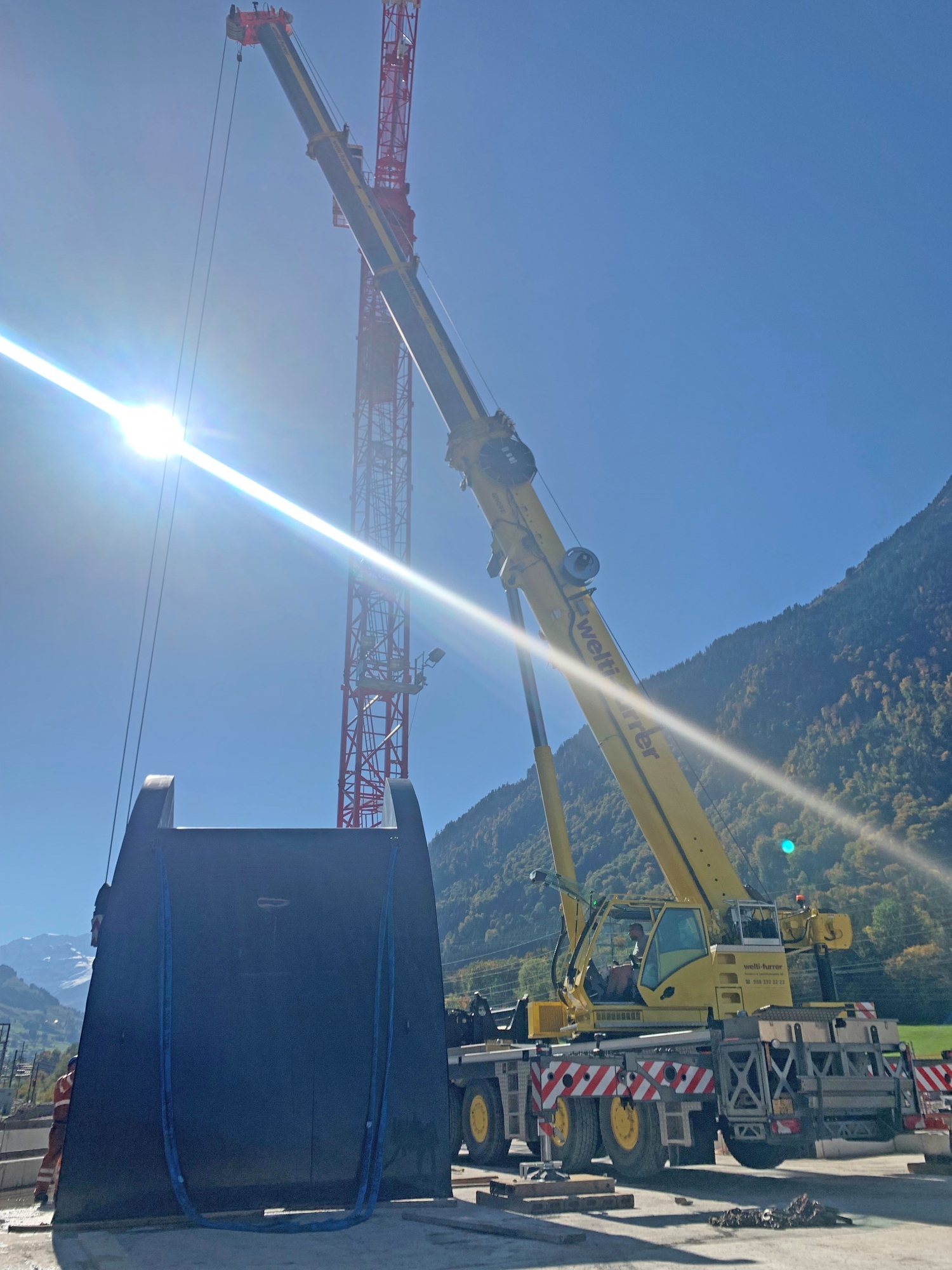

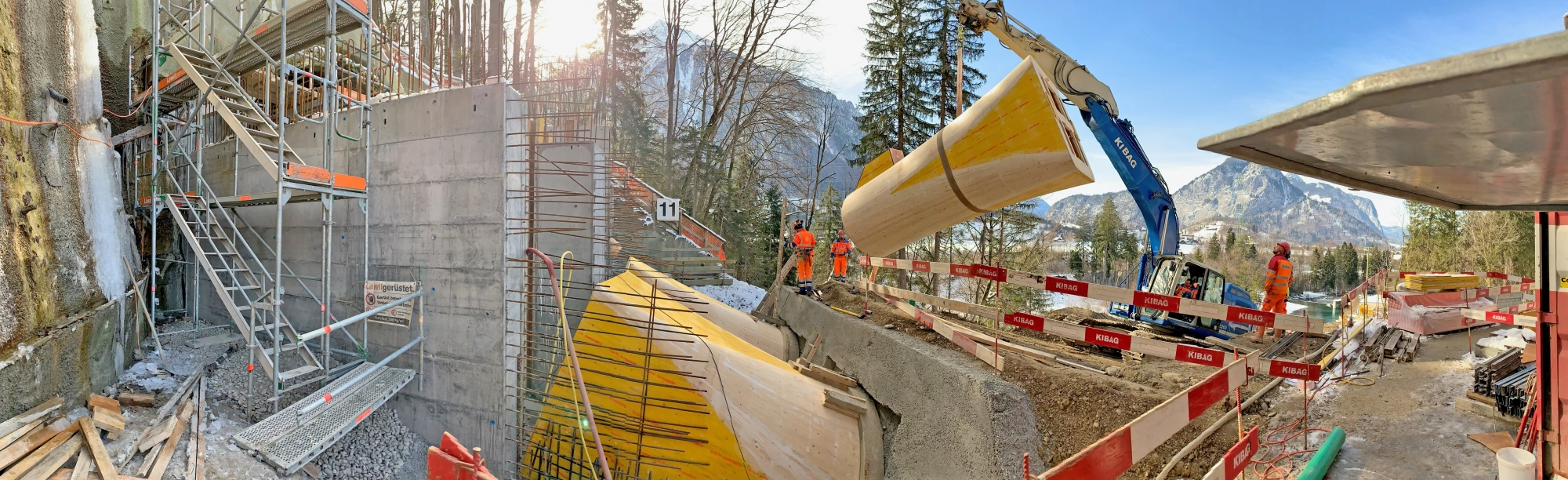

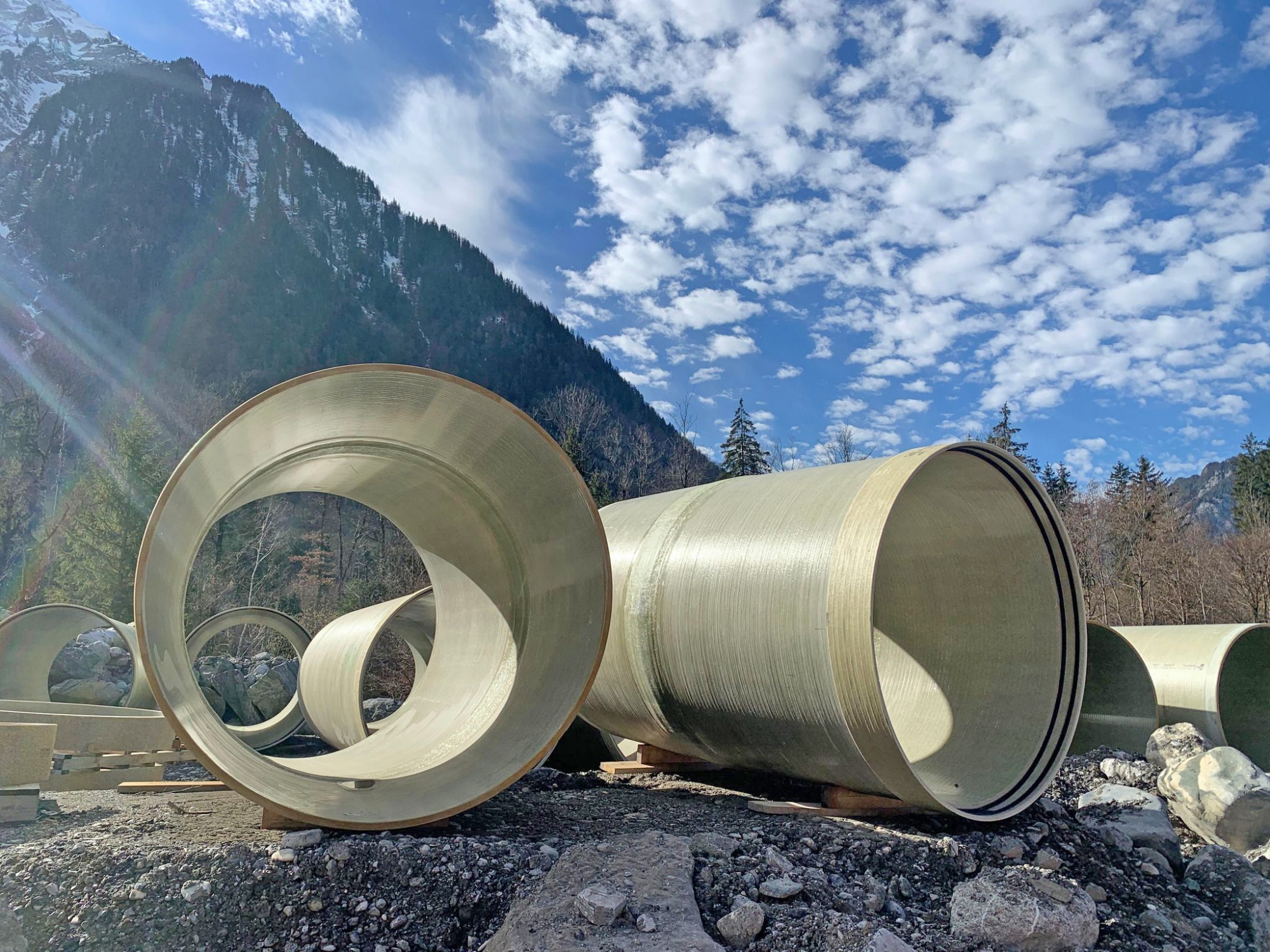

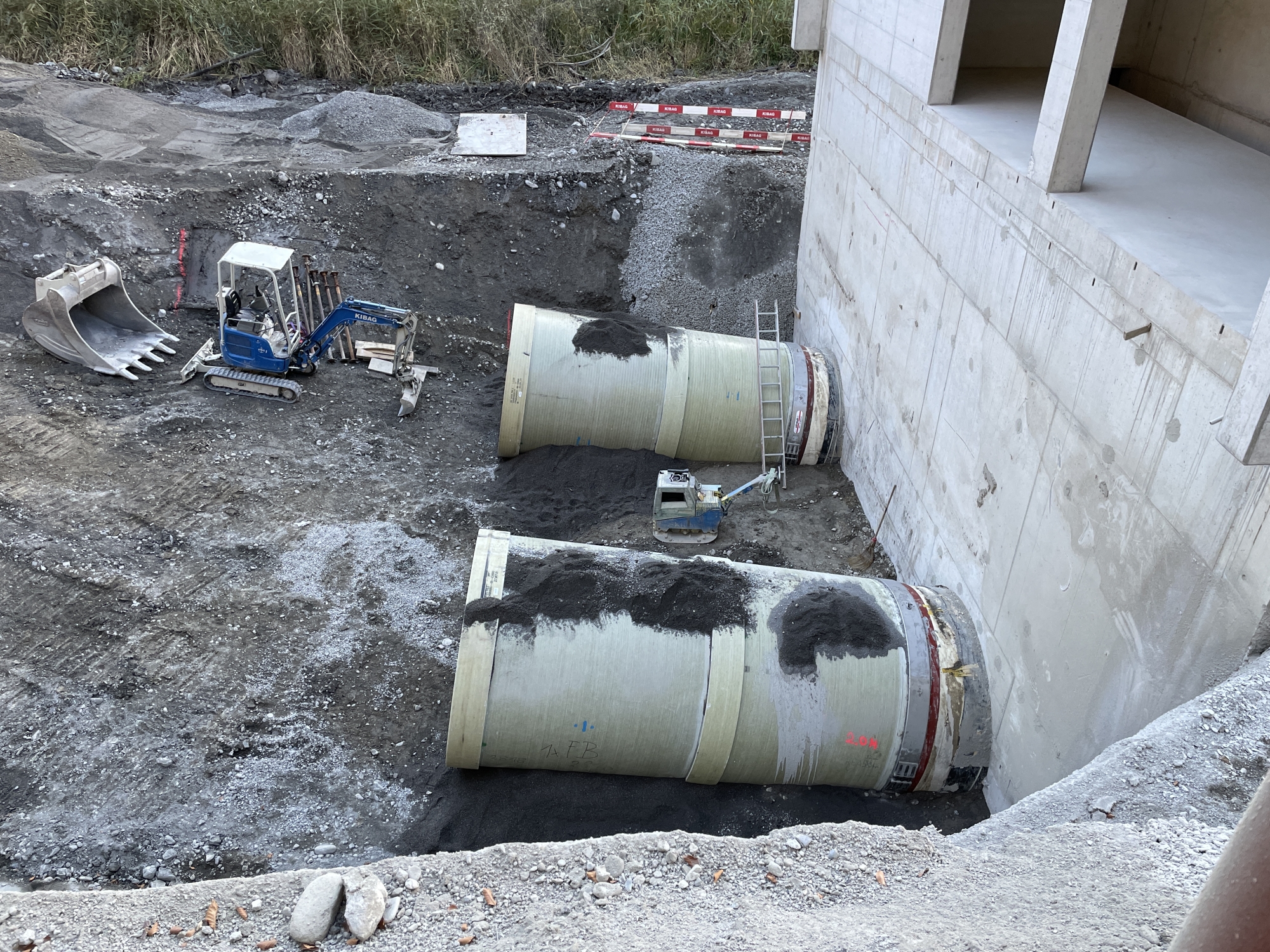

• Das Wasserschloss nimmt Form an, Übergang zu Stollen ist in Arbeit. Druckleitungen DN 2400 sind verlegt sowie auch die Entlastungsleitung DN2000. Auffüllarbeiten sind im Gang.

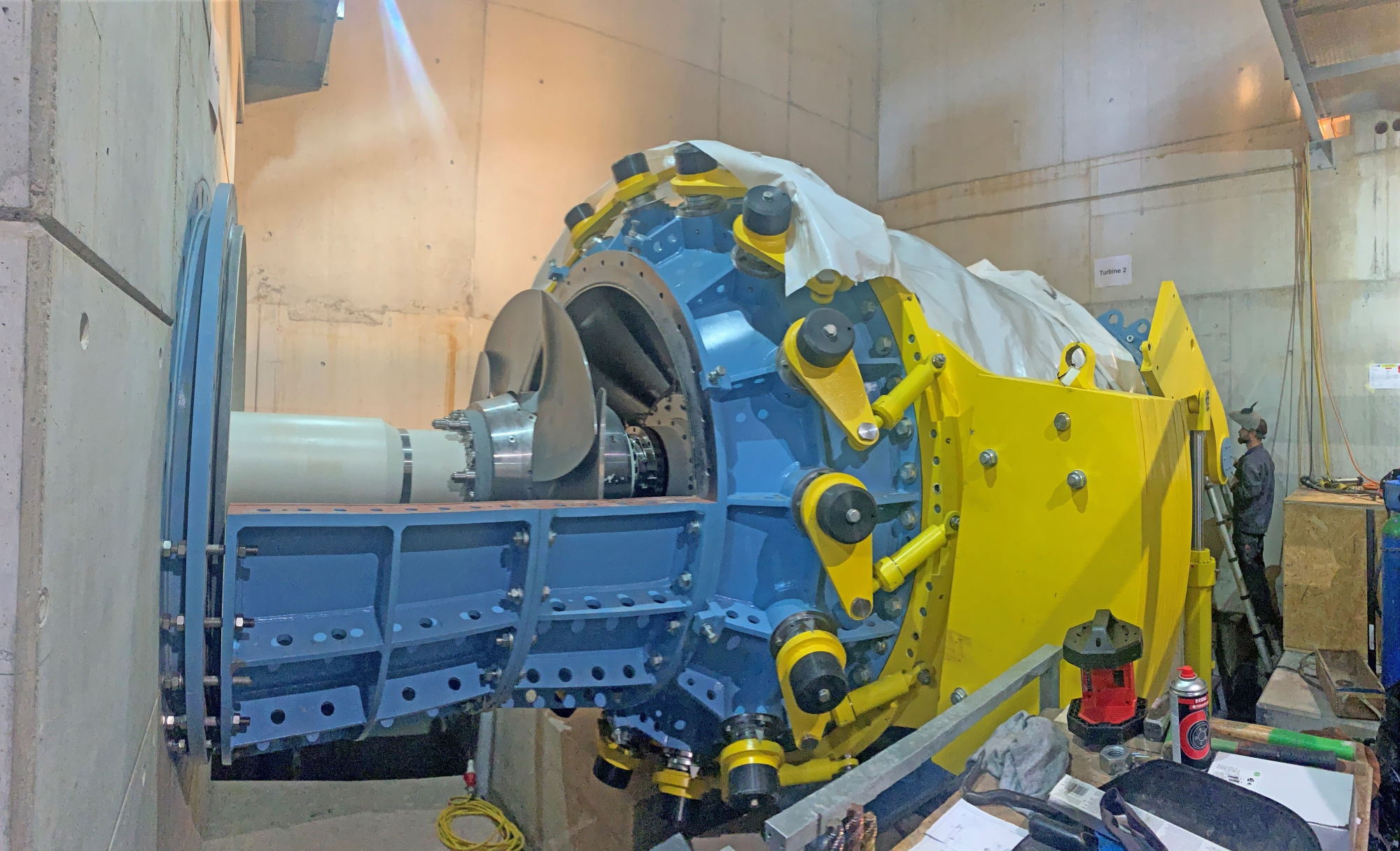

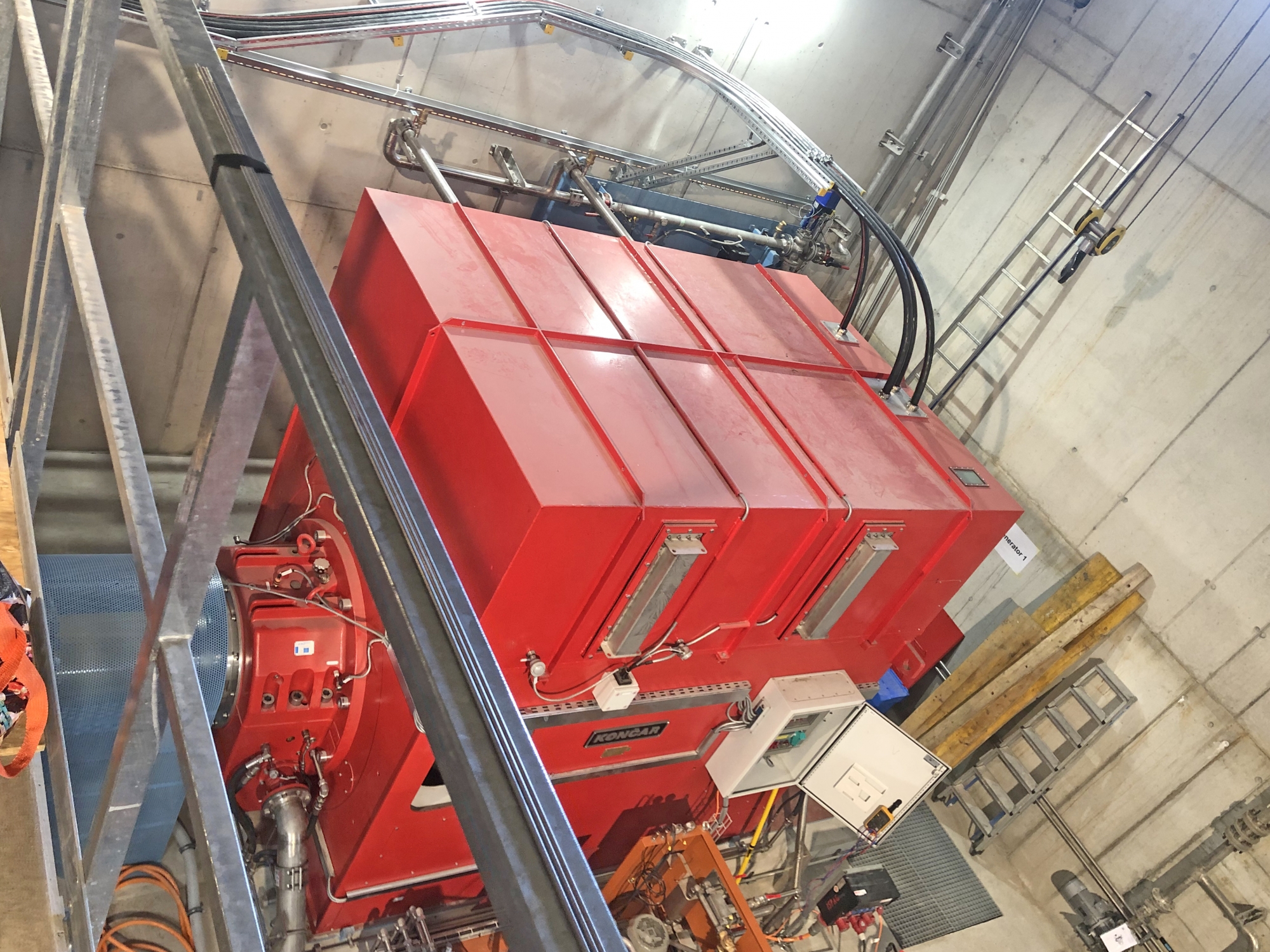

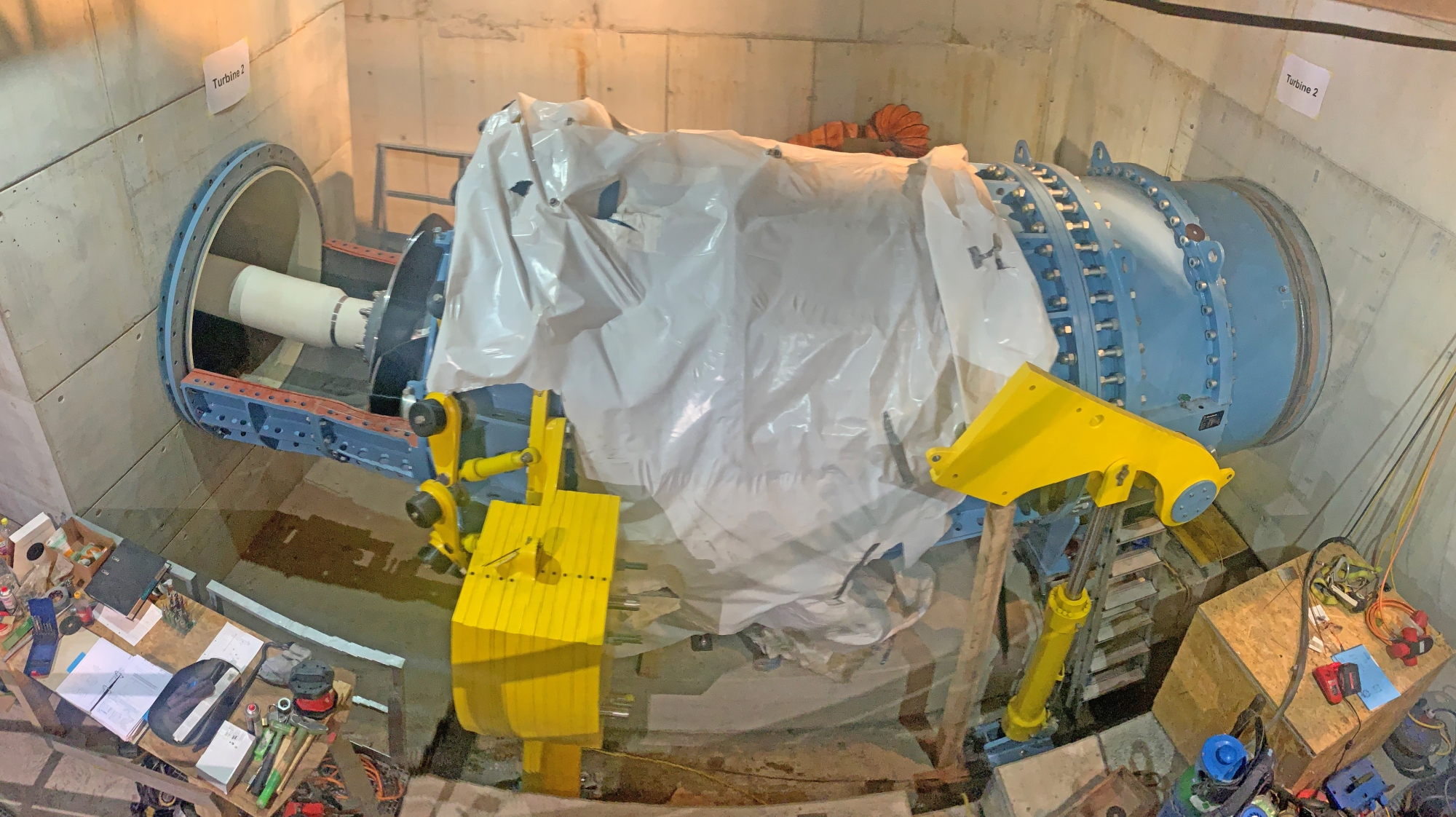

• Rohbau der Zentrale steht; die Deckel sind aufgelegt; Turbinen mit Generatoren sind montiert; Türe, Treppen und Geländer in Zentrale fertig, Umgebungsarbeiten laufen.

Ausblick auf die nächsten 3 Monate

• Montage Wehrorgan, Montagen Trafos, Trocken- und anschliessend Nassinbetriebnahme; Tests.
• Ausbauarbeiten wie Fassadenverkleidung, Geländer, Zaun und Gärtnerarbeiten folgen.
• Bei der Ersatzmassnahme Sack werden im Frühling die Buhnen erstellt und anschliessend die definitive Zufahrt/Unterhaltsweg gemacht.
• Inbetriebnahme vom Wasserkraftwerk ist auf Frühling / Sommer 2023 terminiert.

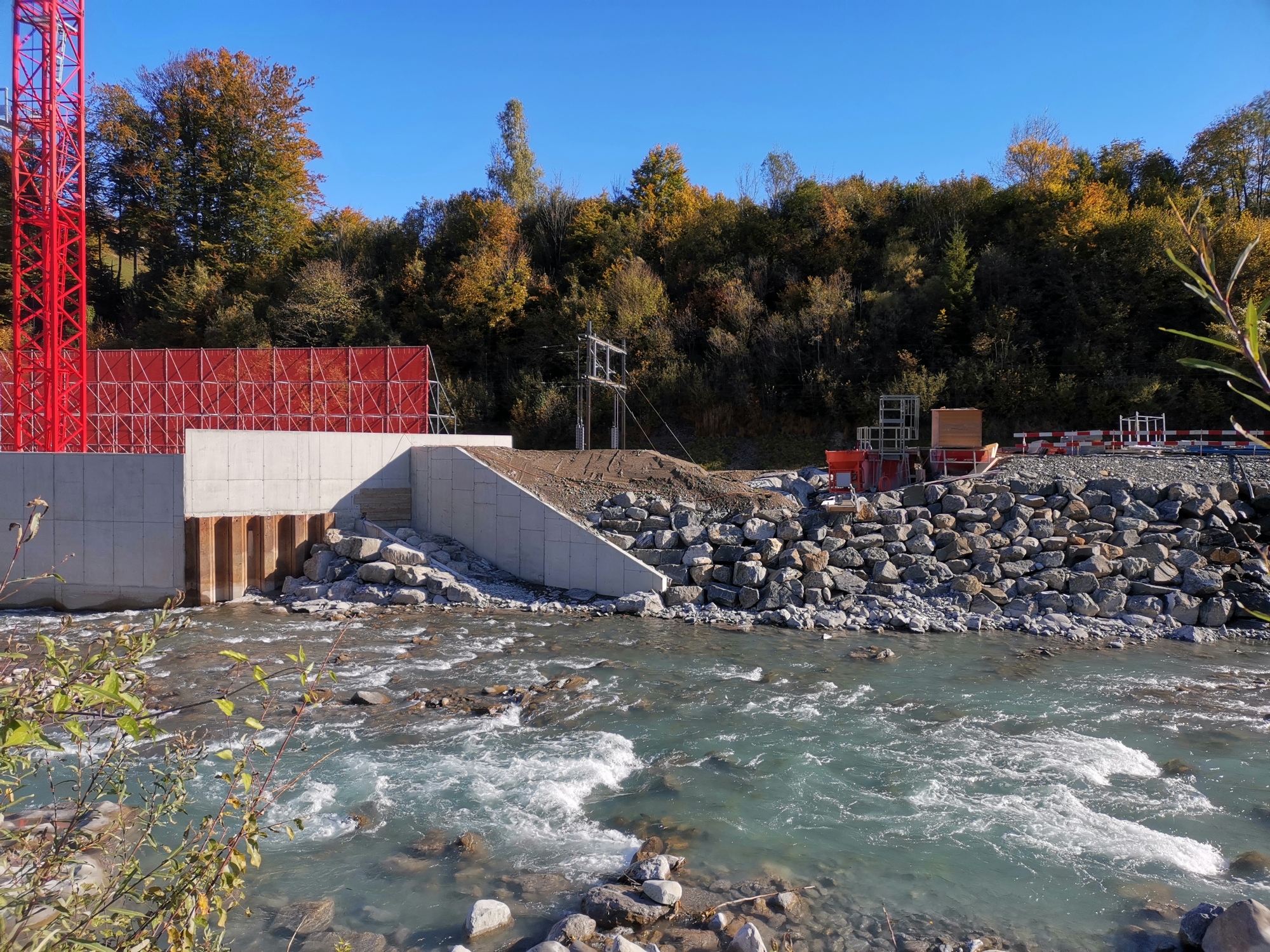

Rückblick auf das 4. Quartal 2021

• Betonarbeiten Fassung Bereich Rechenreinigung und Geschiebeabzug im Gange

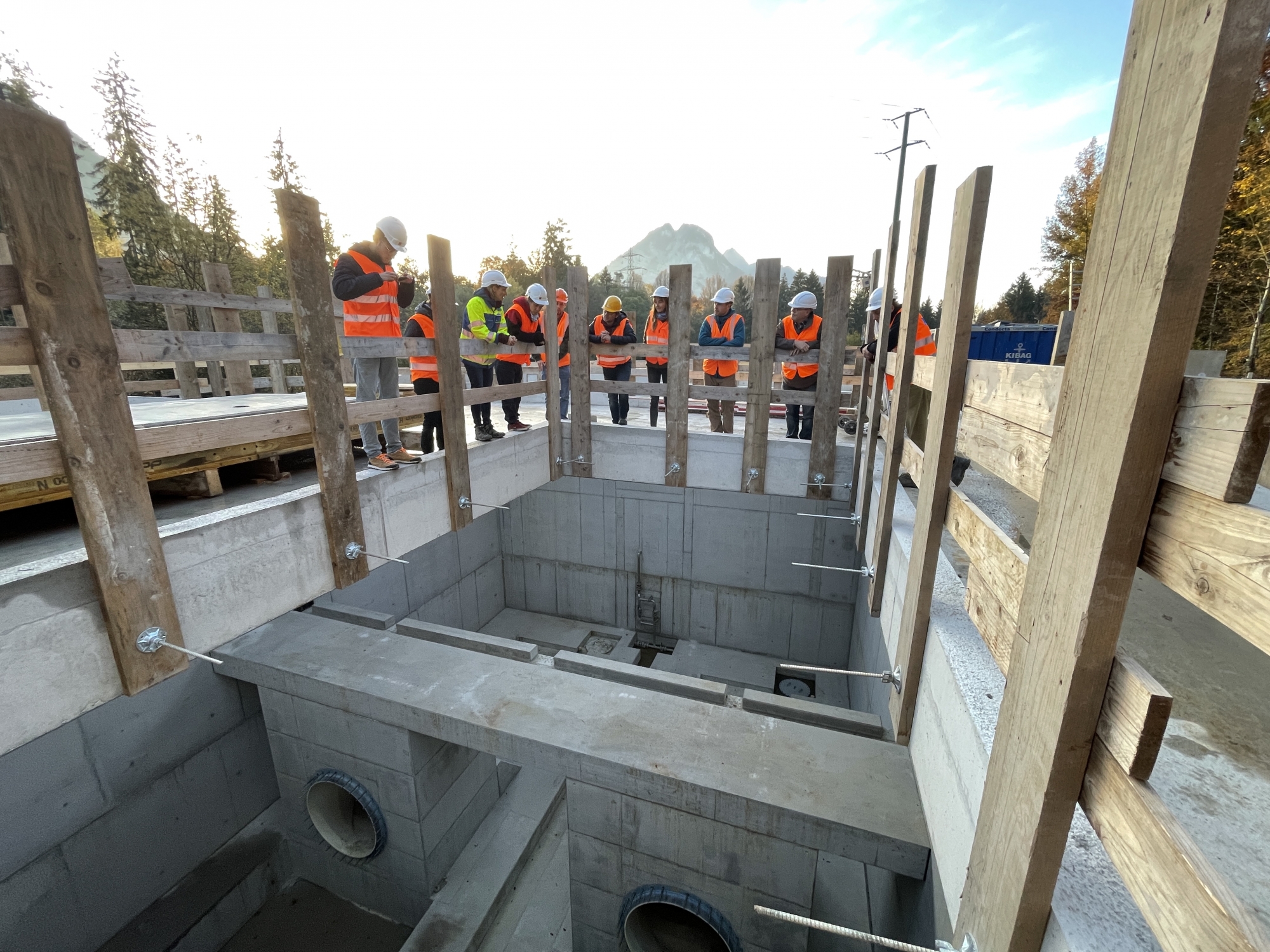

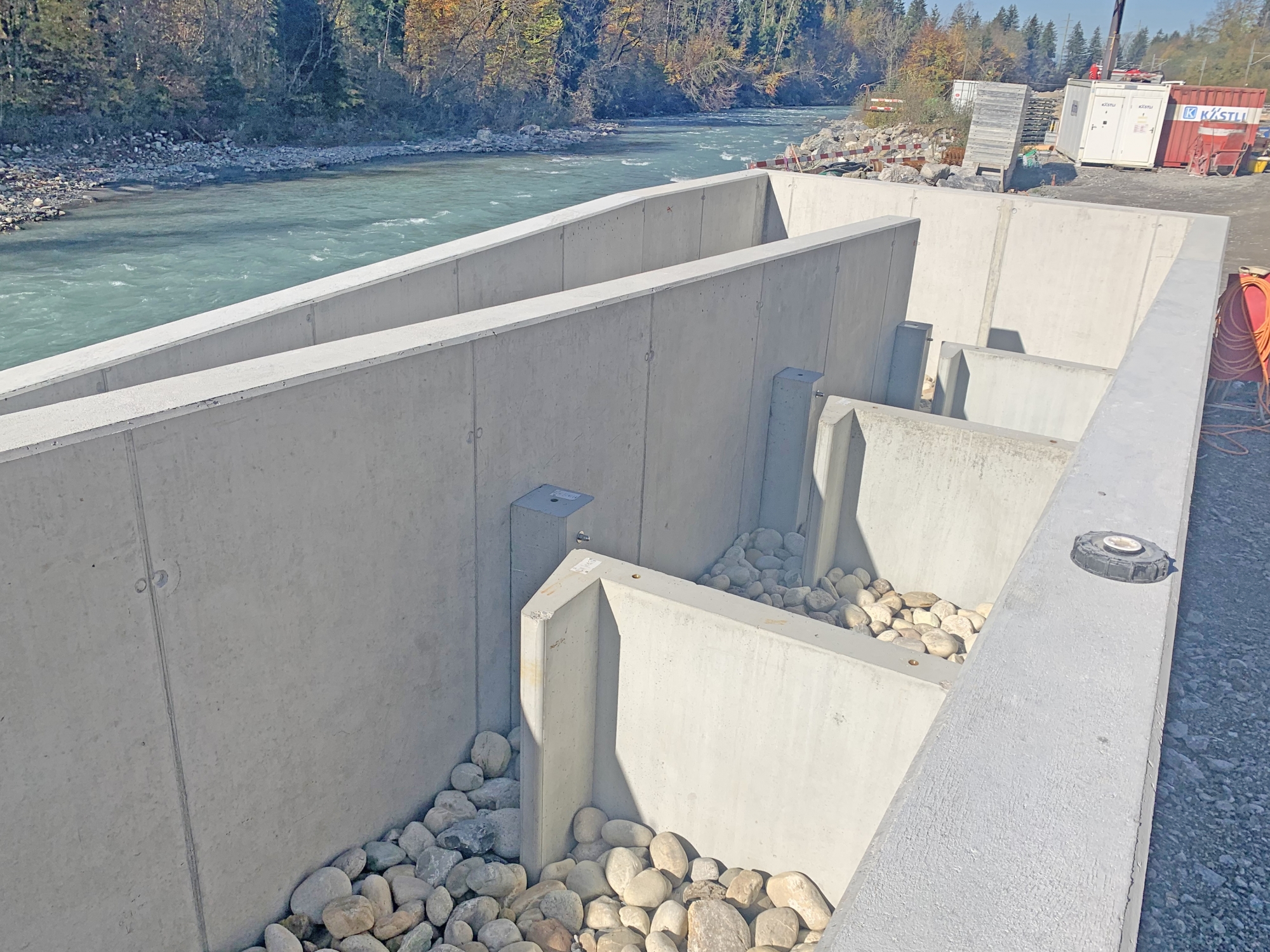

• Betonarbeiten Fischzählbecken in Ausführung und erster Teil Fischpass Vertical Slot erstellt

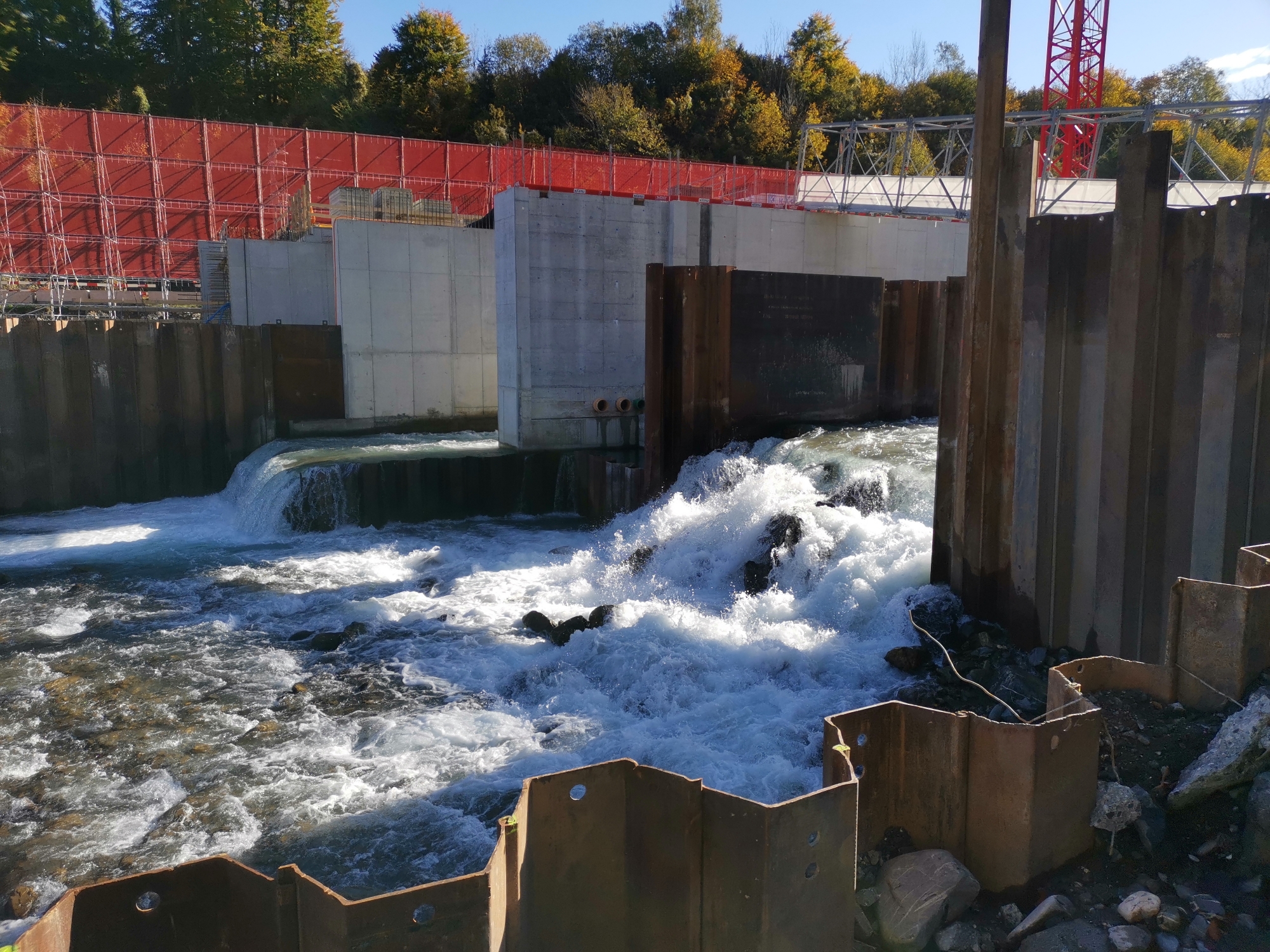

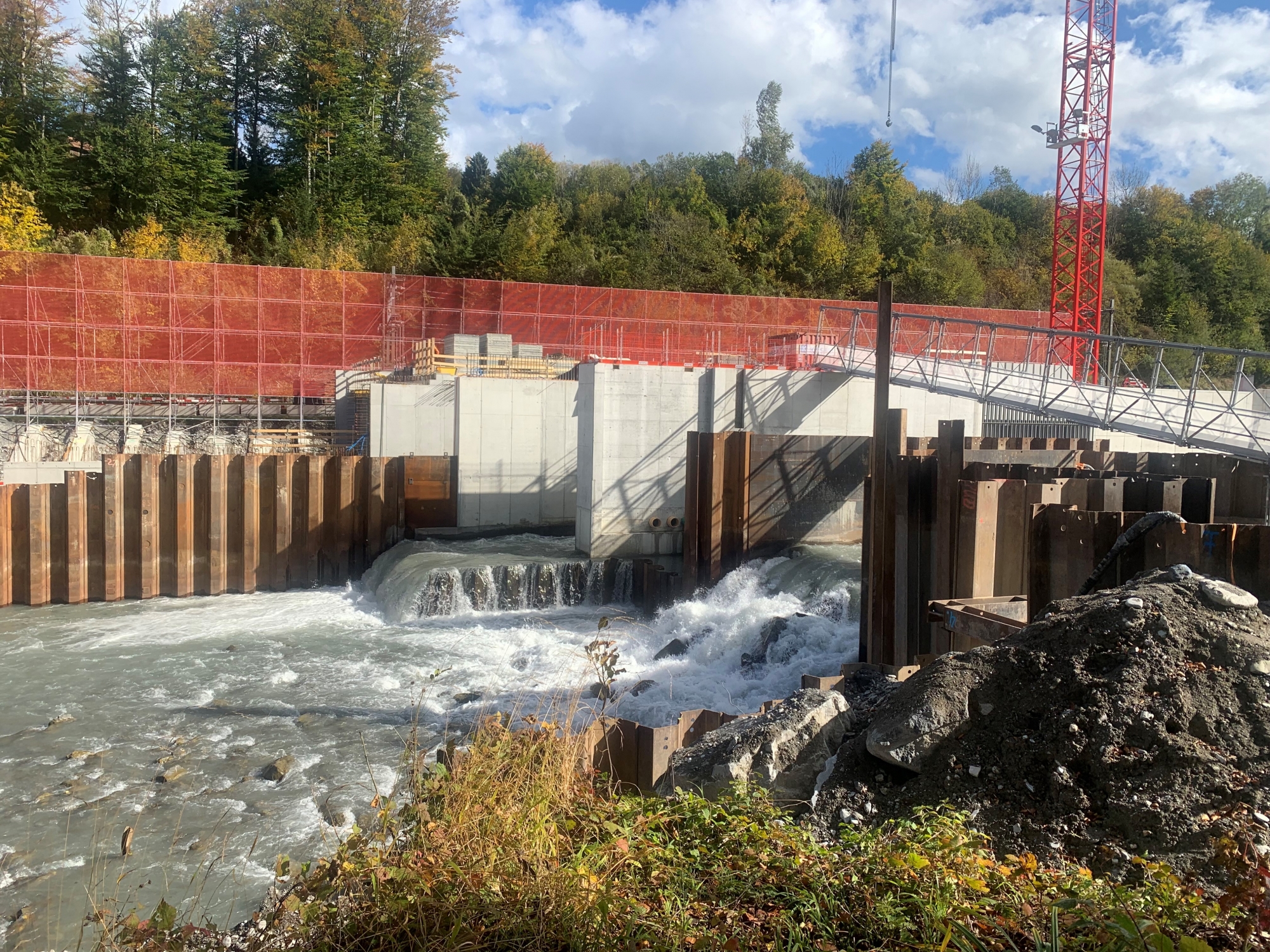

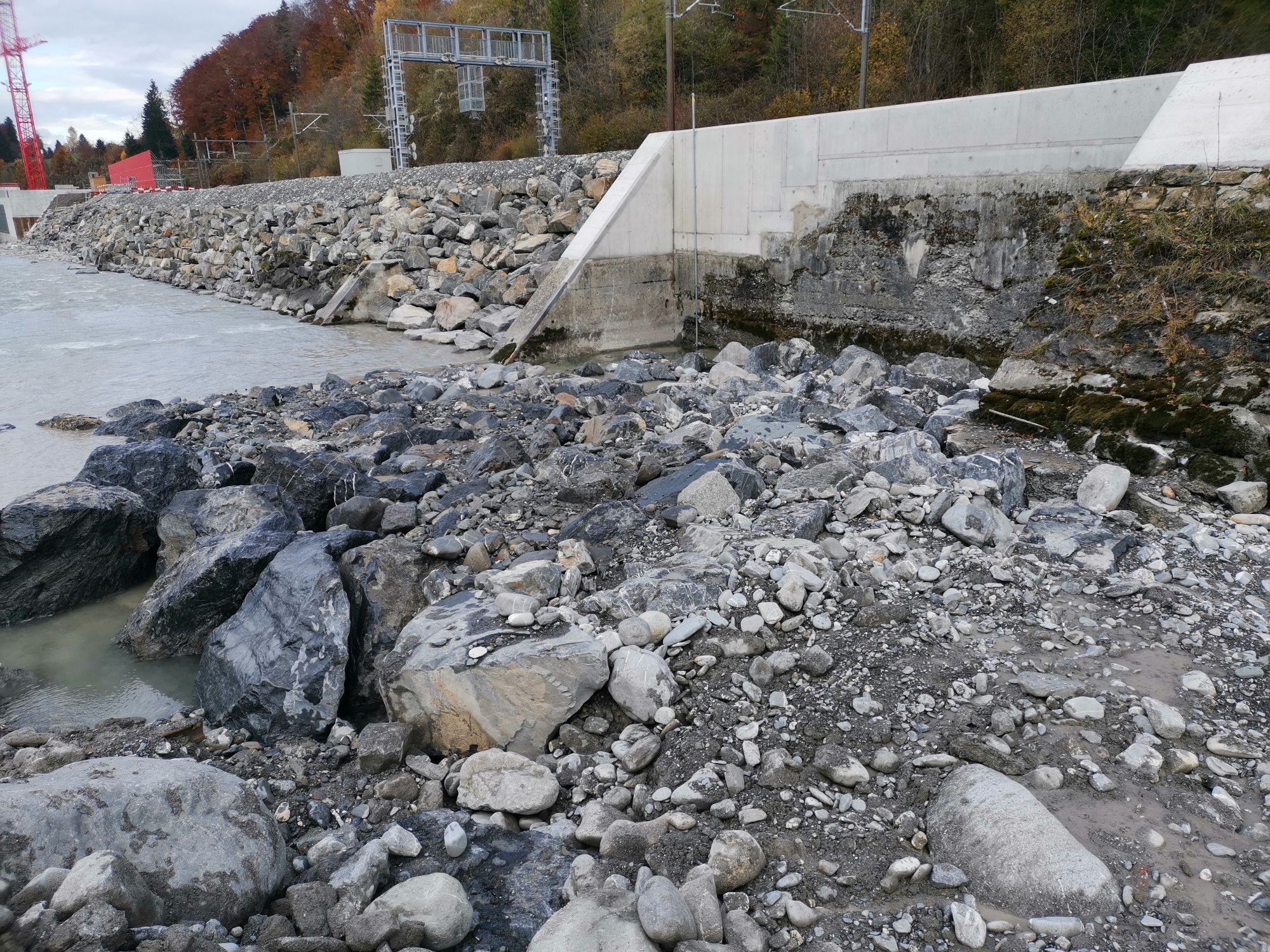

• Betonarbeiten Rohbau 2. Etappe Wehr links und Wehrschwelle beinahe fertig

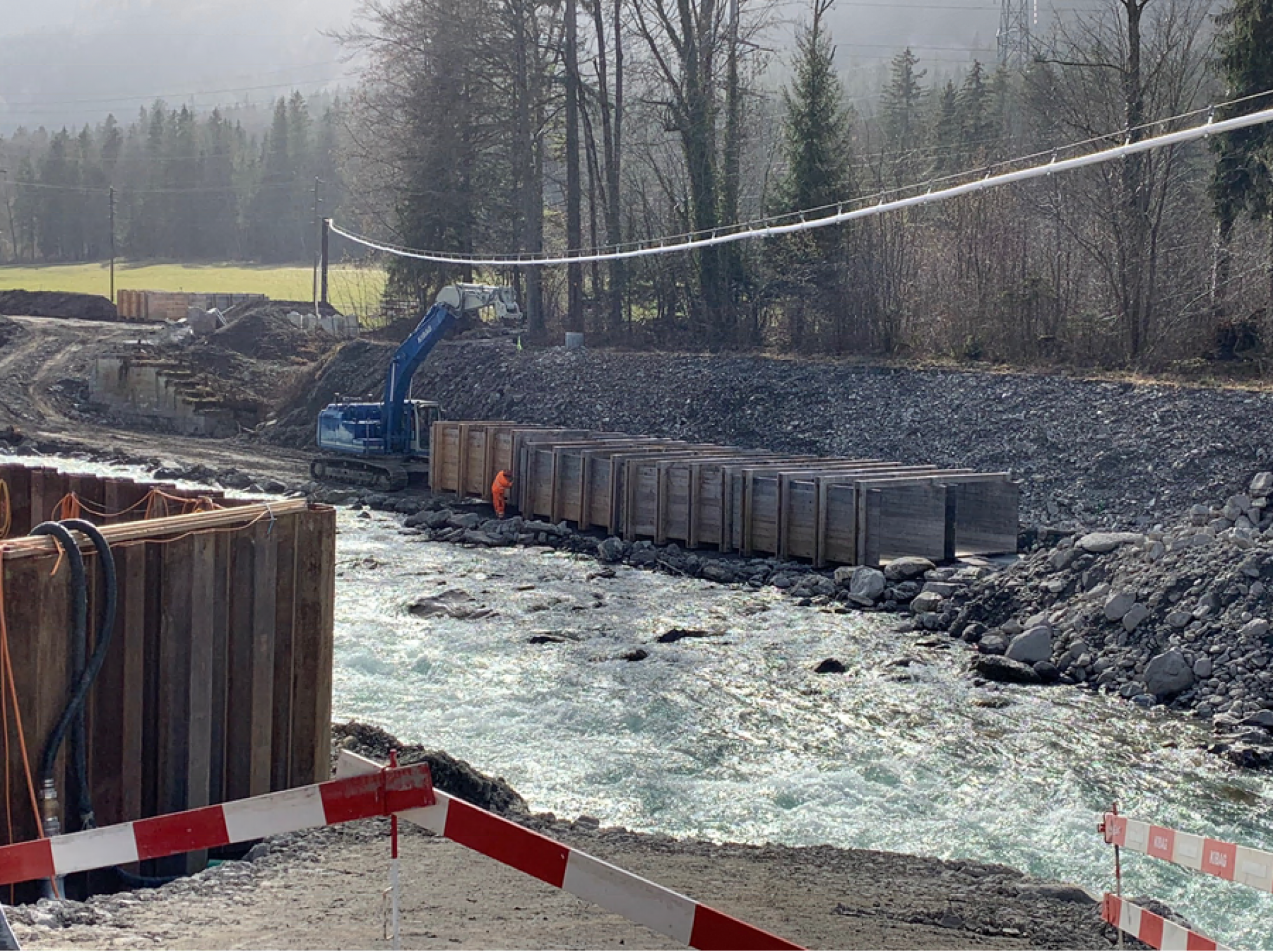

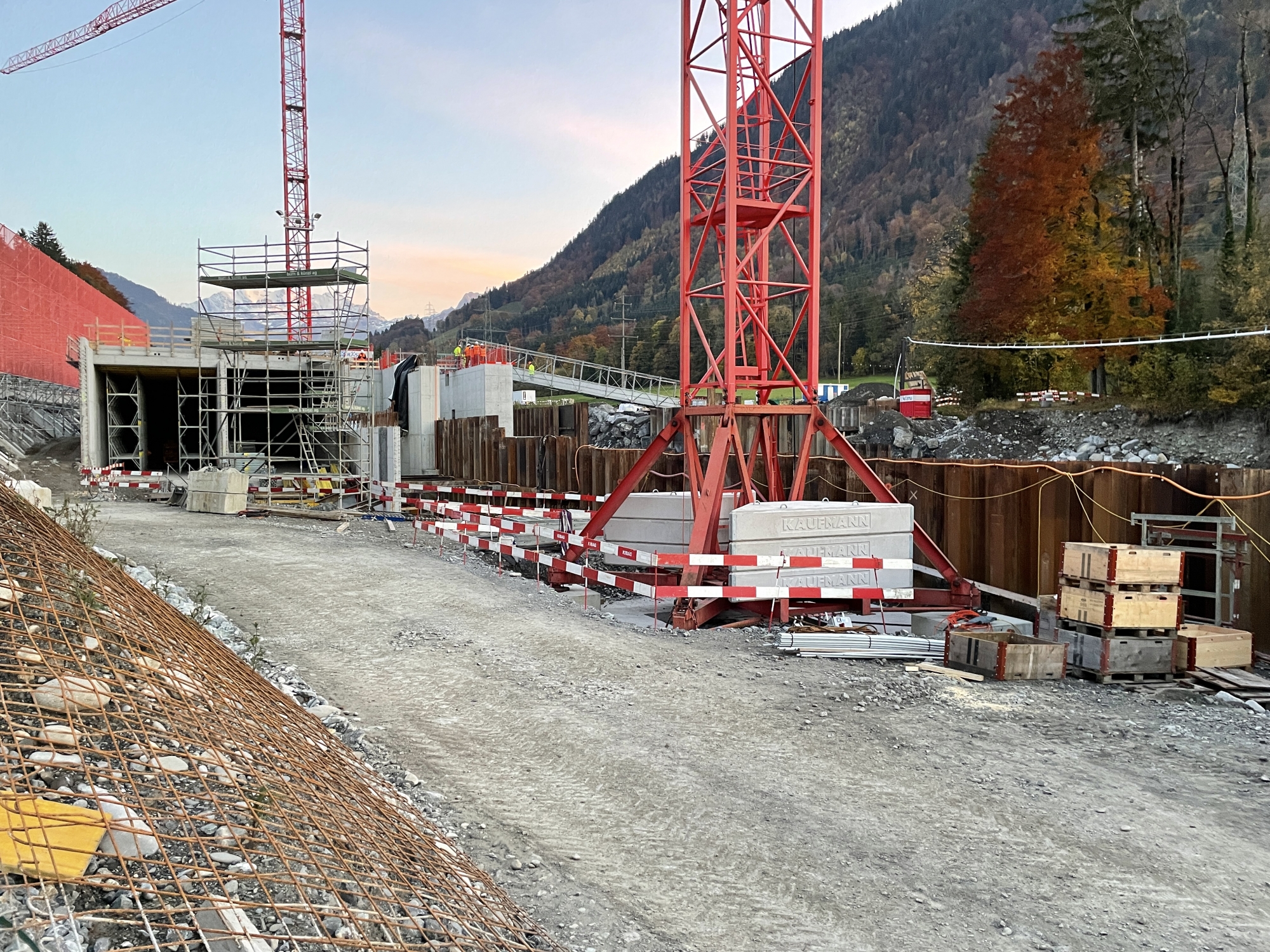

• Vorbereitungsarbeiten mittels Dammabweisung für Mittelbaustelle Kander mit Spundwandkasten im Gange

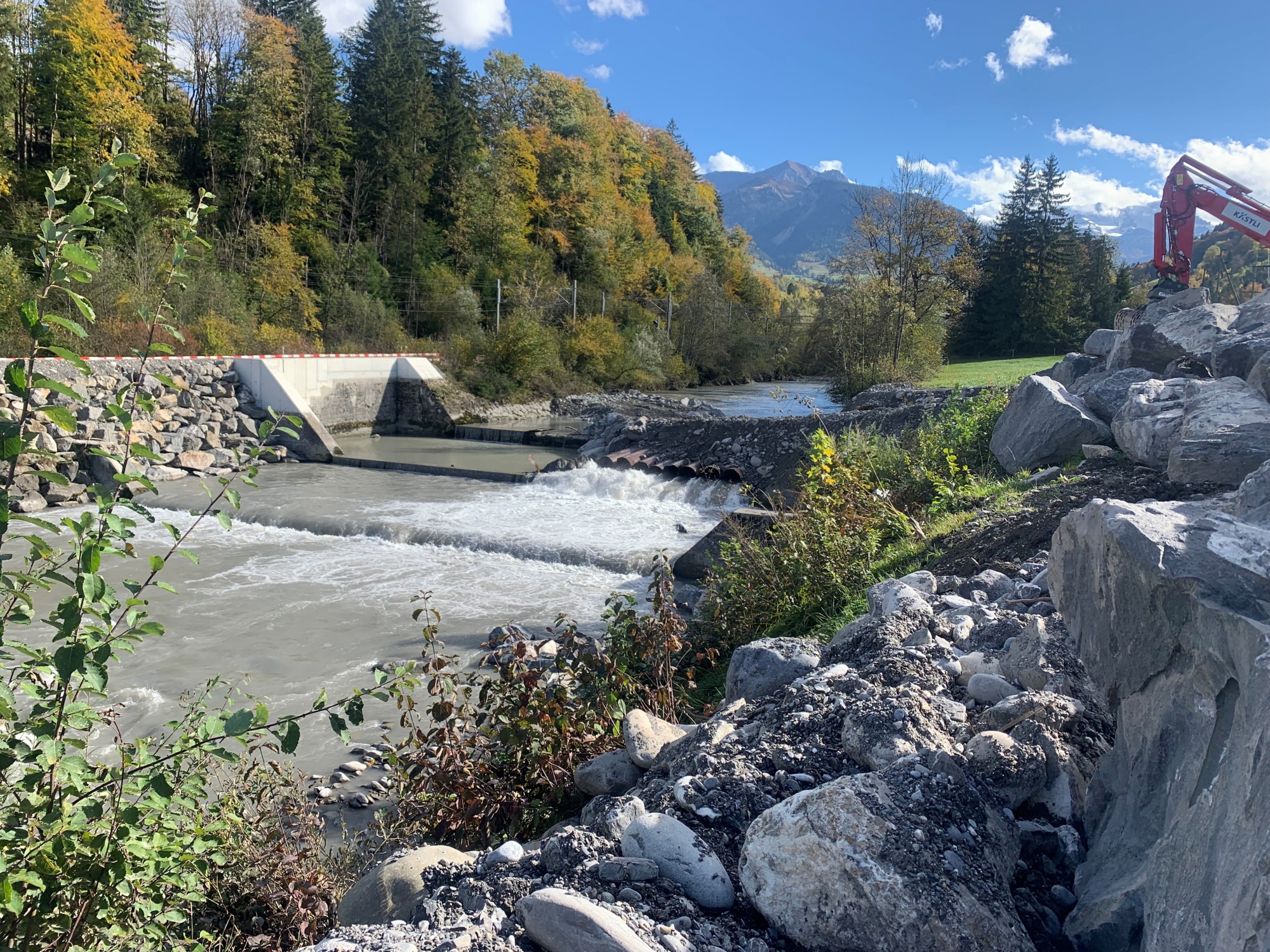

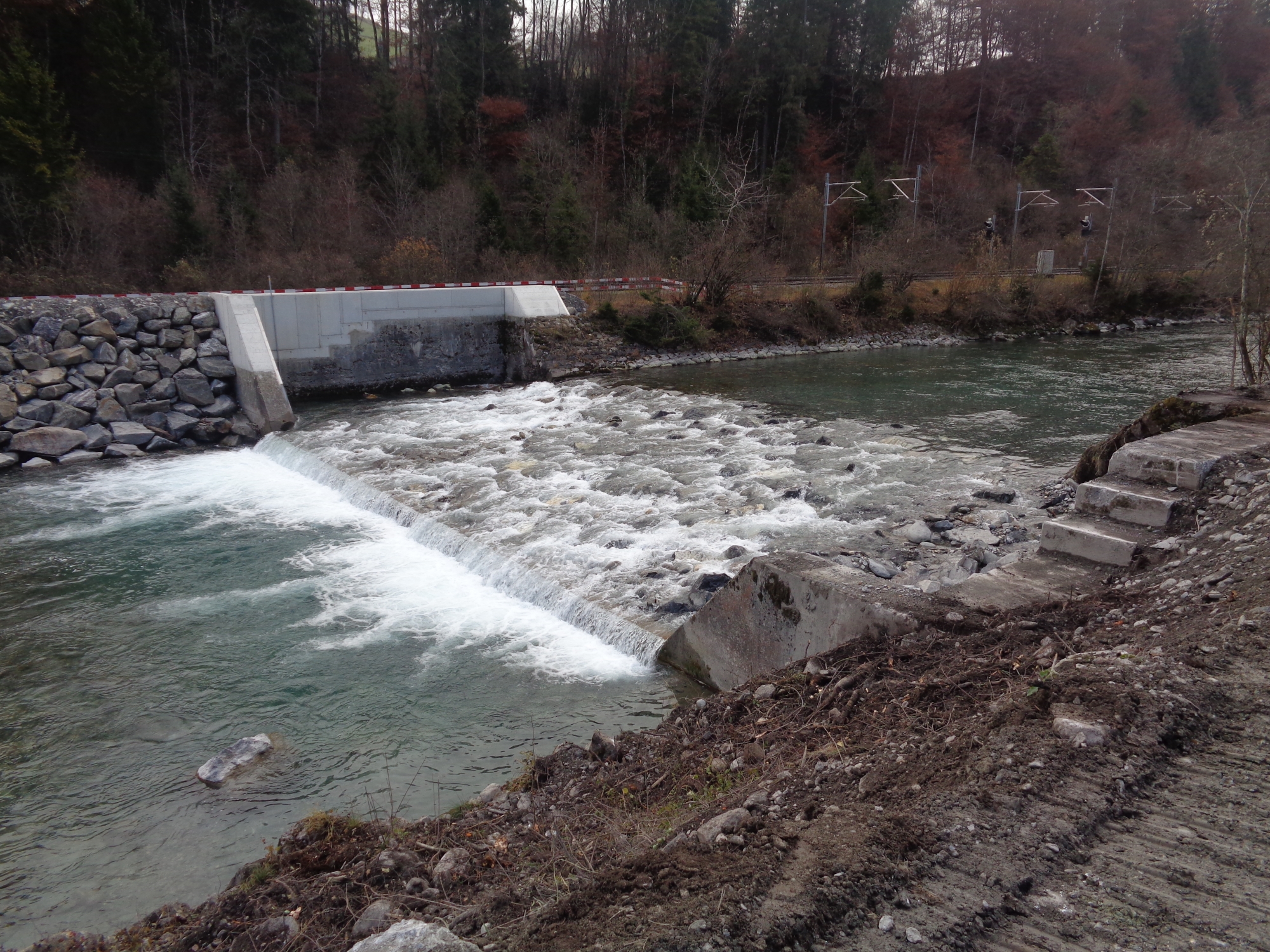

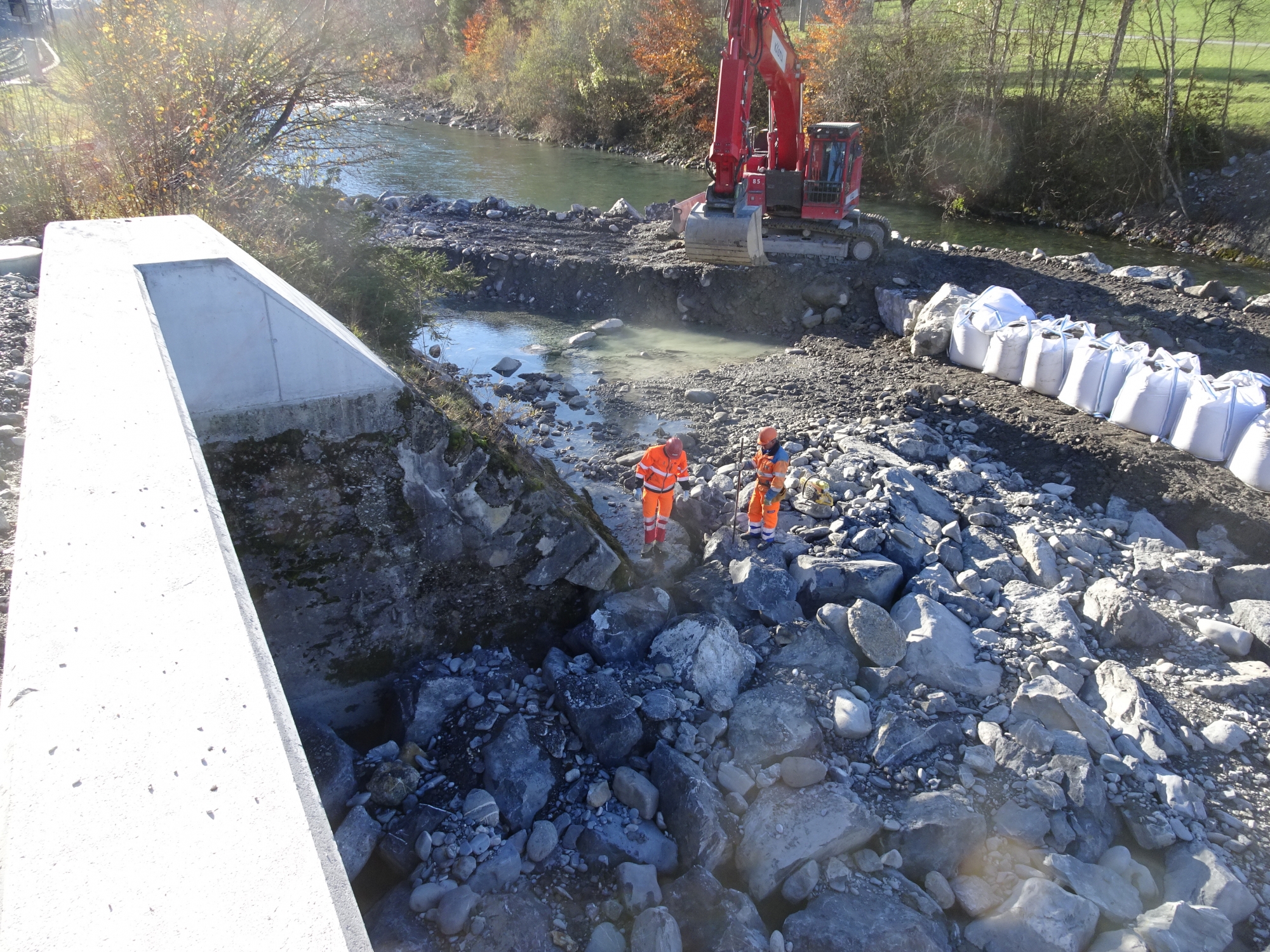

• Blockrampe für Groppenaufstieg und nötige Sanierung der obersten Schwelle der 3er Sperre erstellt

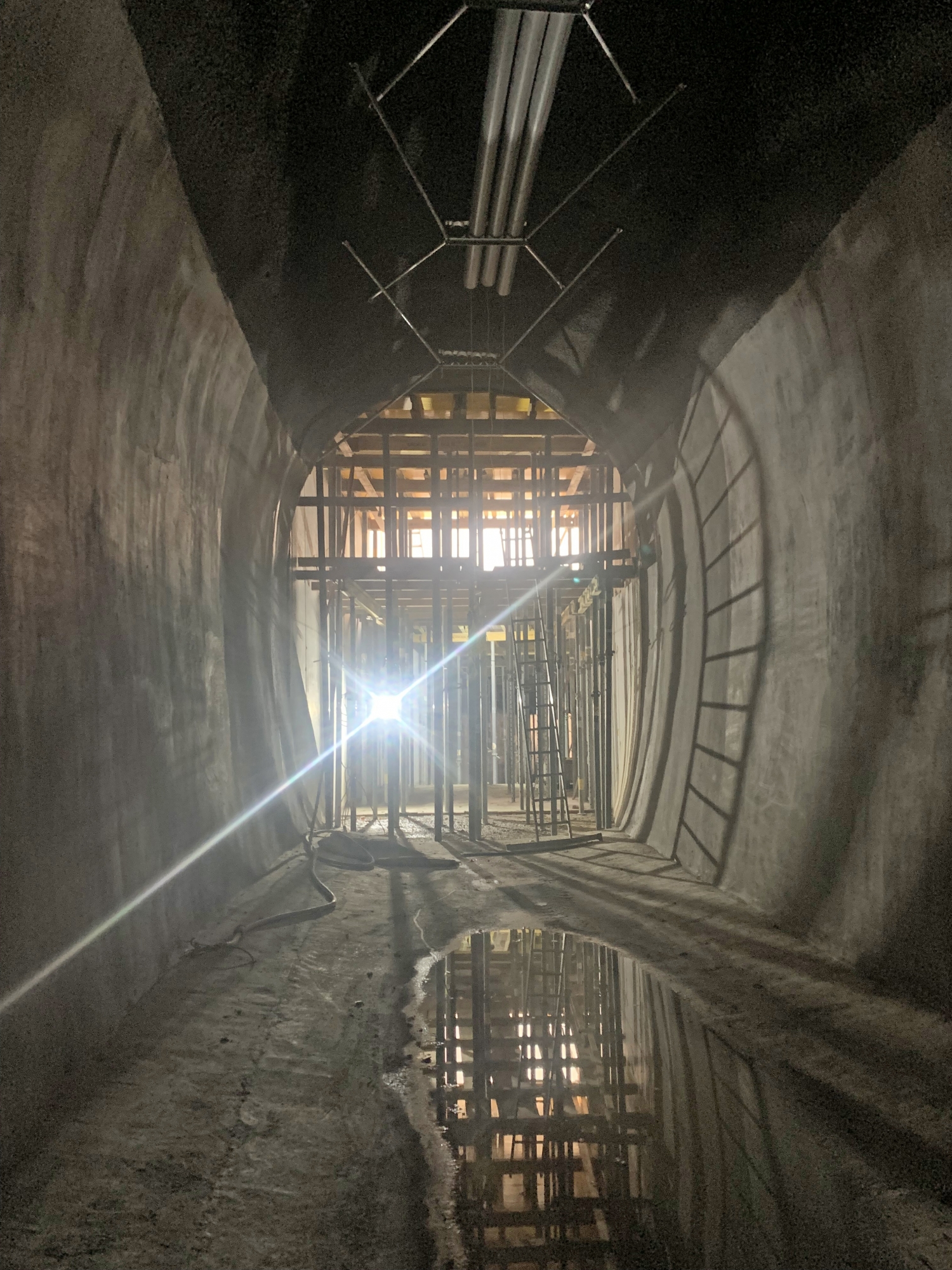

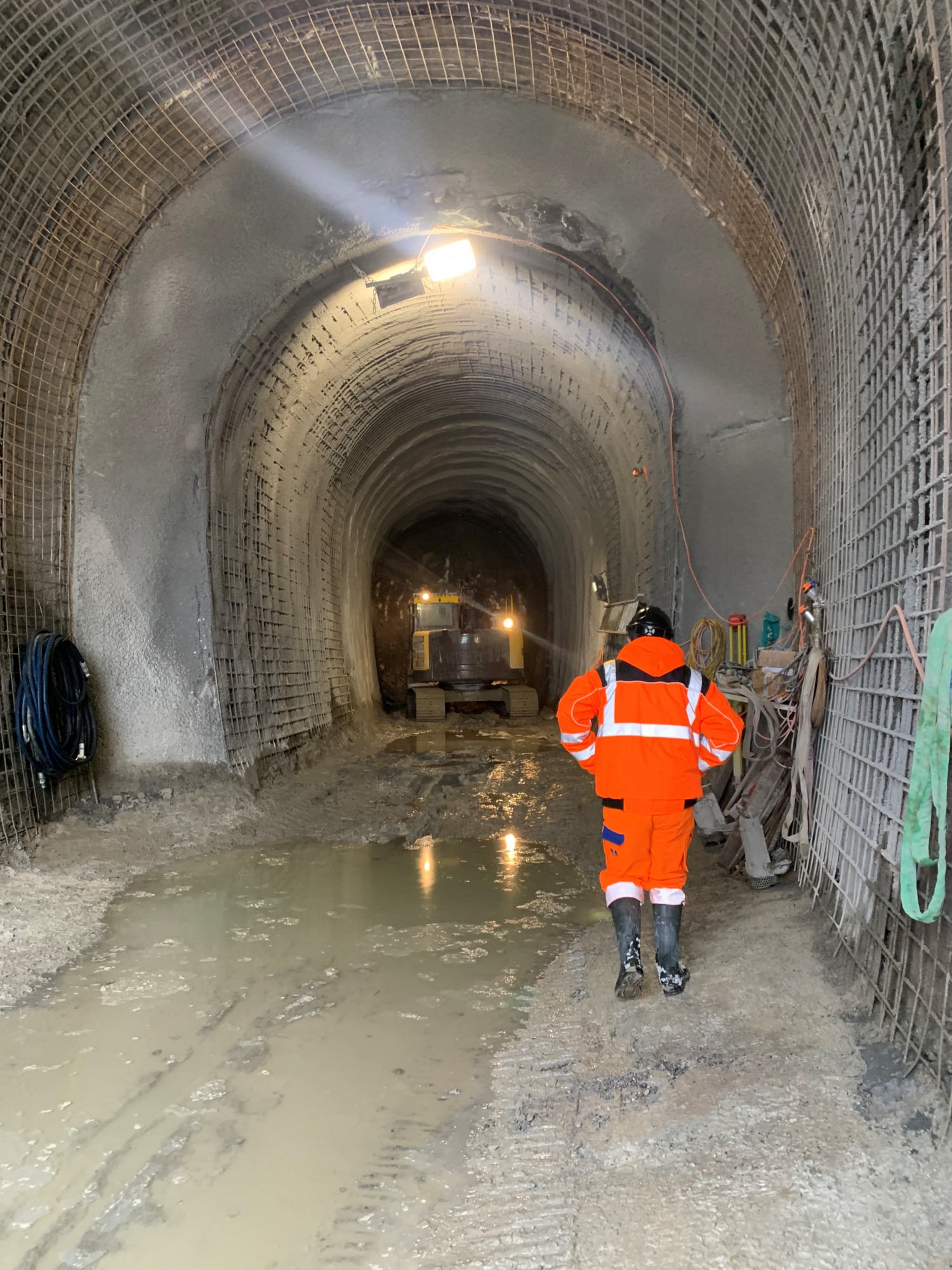

• Stolllenvortrieb mit Spiessenschirm-Sicherung ab Portal Sack Fortschritt ca. 540 m
• Stolllenvortrieb mit Spiessenschirm-Sicherung ab Portal Chanderhalde Fortschritt ca. 524 m
• Ausbruch Stollen Total ca. 80 % erfolgt
• Rohbau Zentralengebäude fertiggestellt

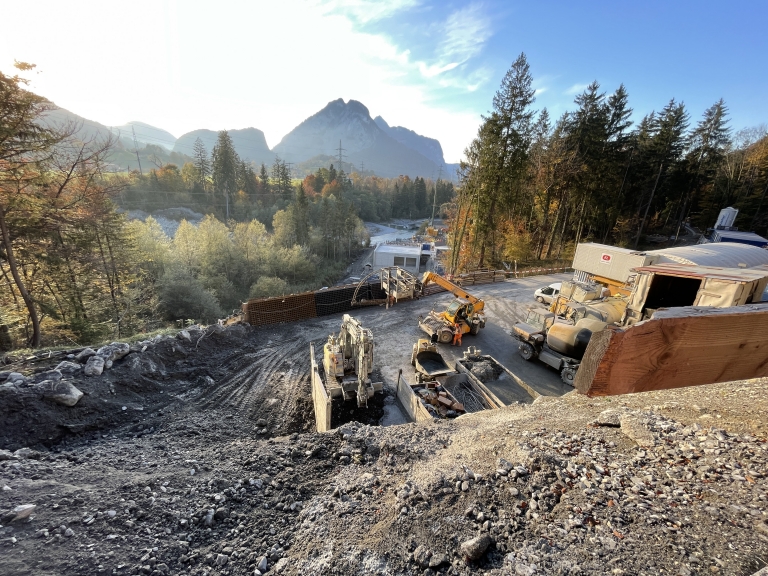

• Bau Druck- und Entlastungsleitung im Gange
• Geländemodellierungen um die Zentrale laufen

Rückblick auf das 3. Quartal 2021

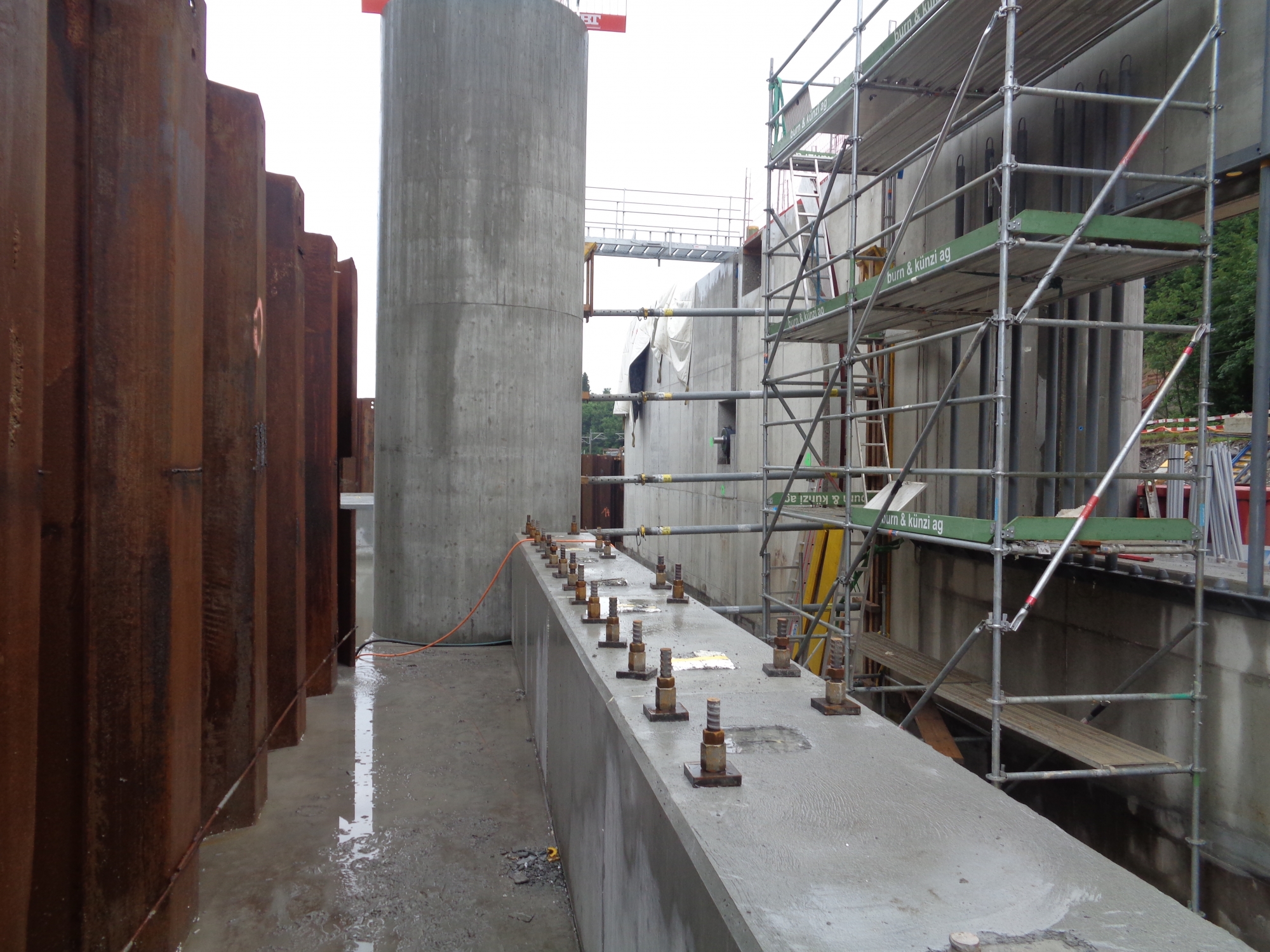

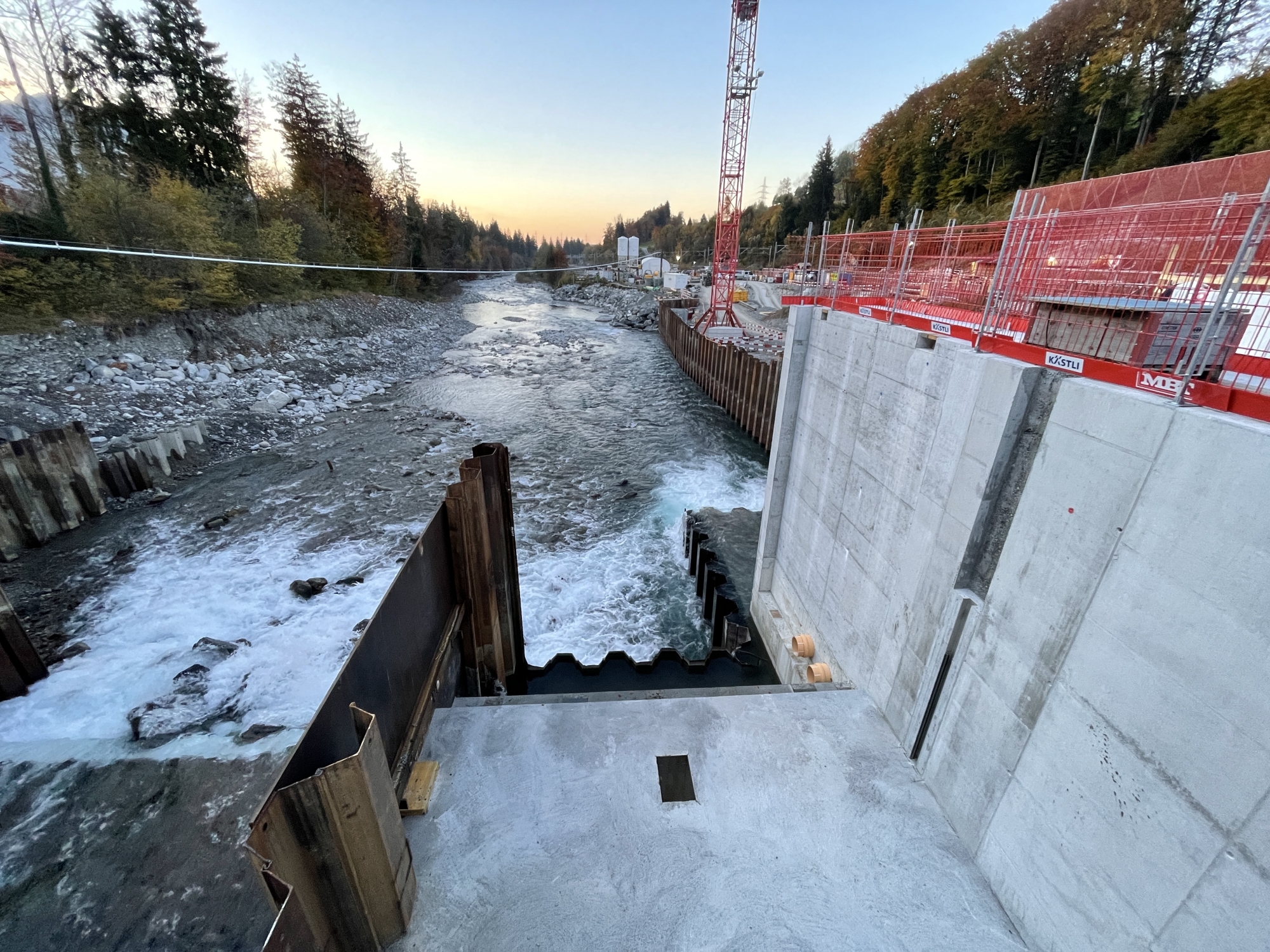

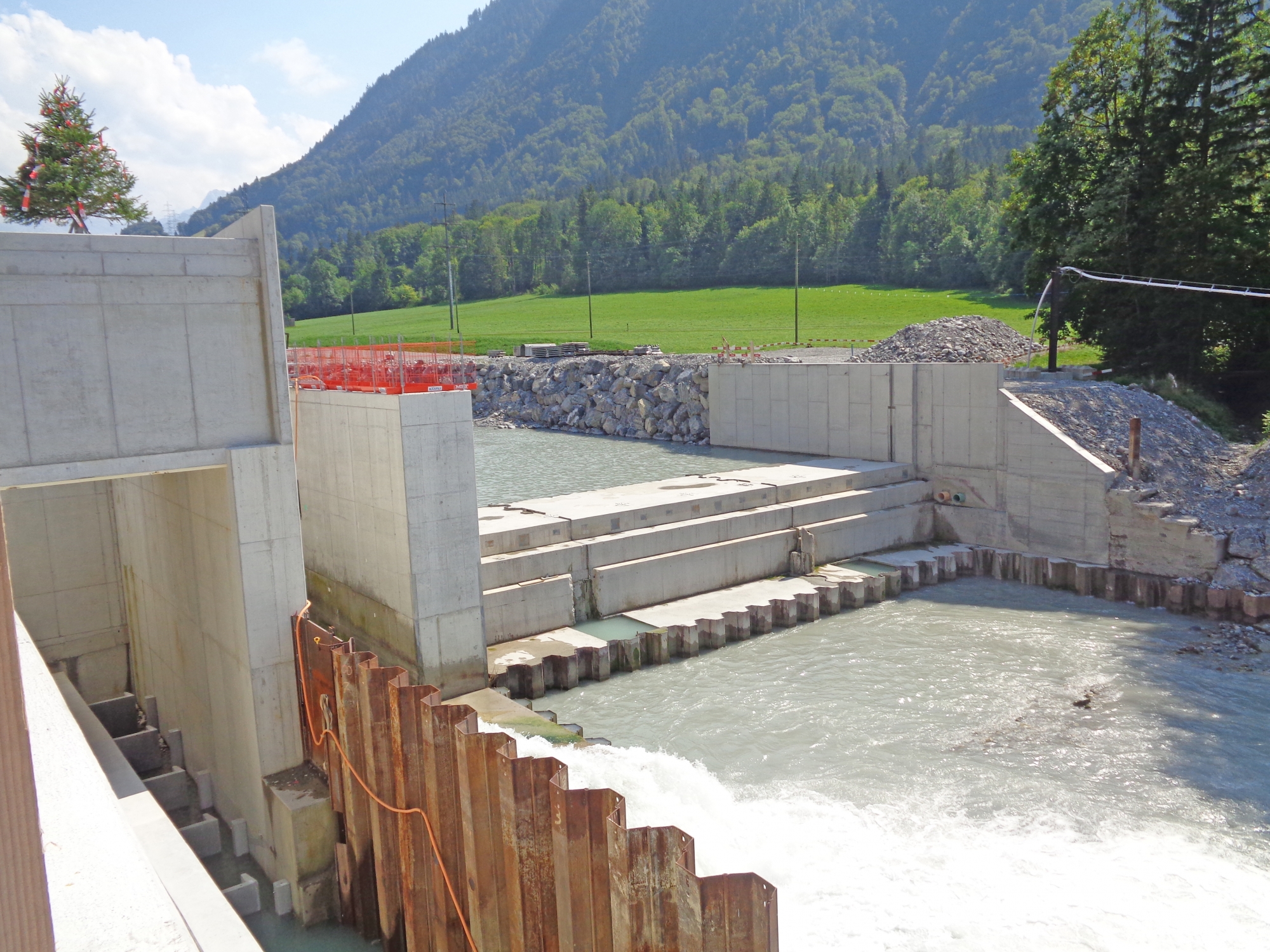

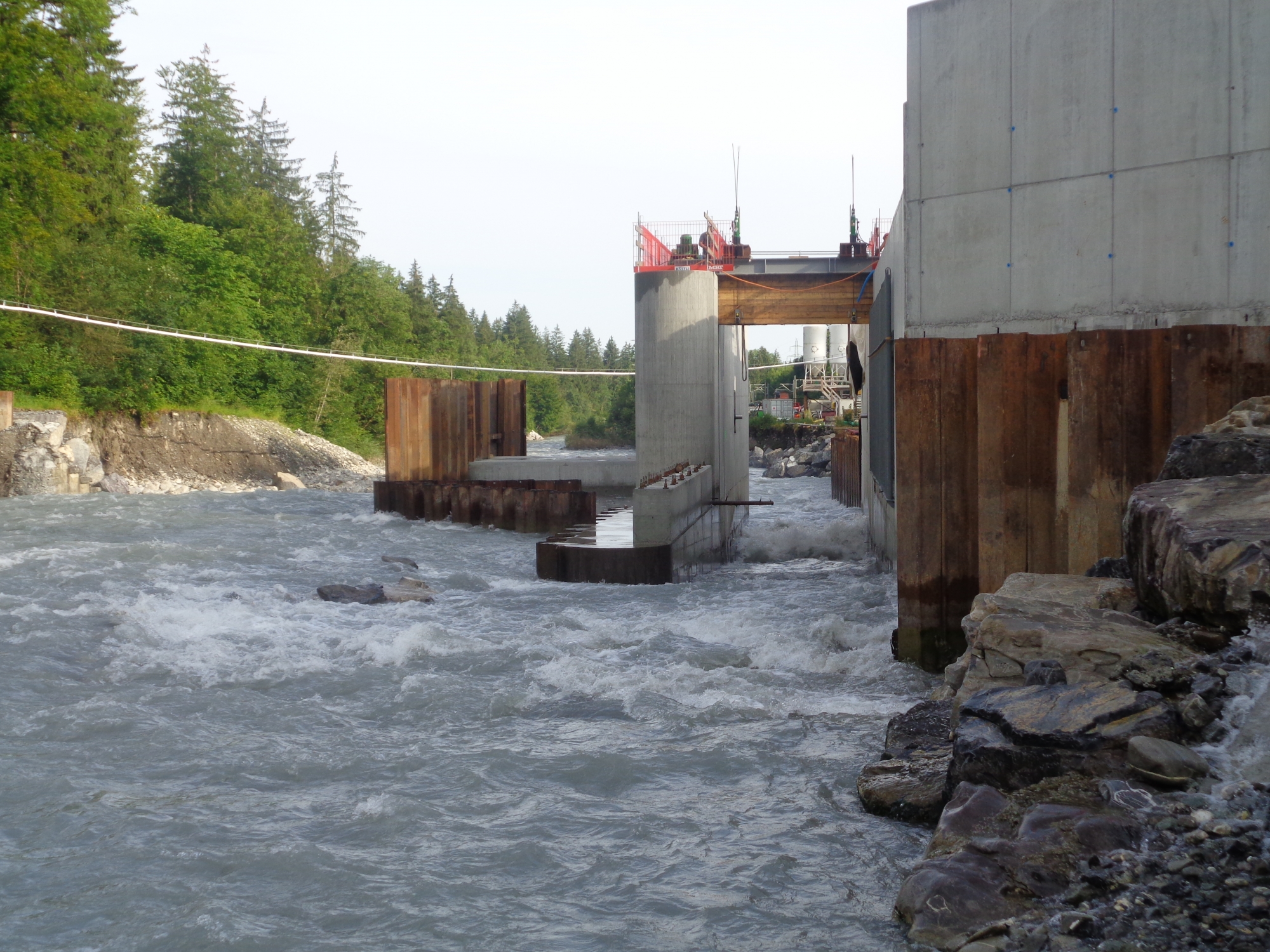

• Betonarbeiten Wehr rechts, Leitkanal, Einlauf und vorderster Teil Vorbecken erstellt
• Armaturen Stahlwasserbau Grundblass eingebaut, Grobrechen und Dammnadeln Einlauf montiert

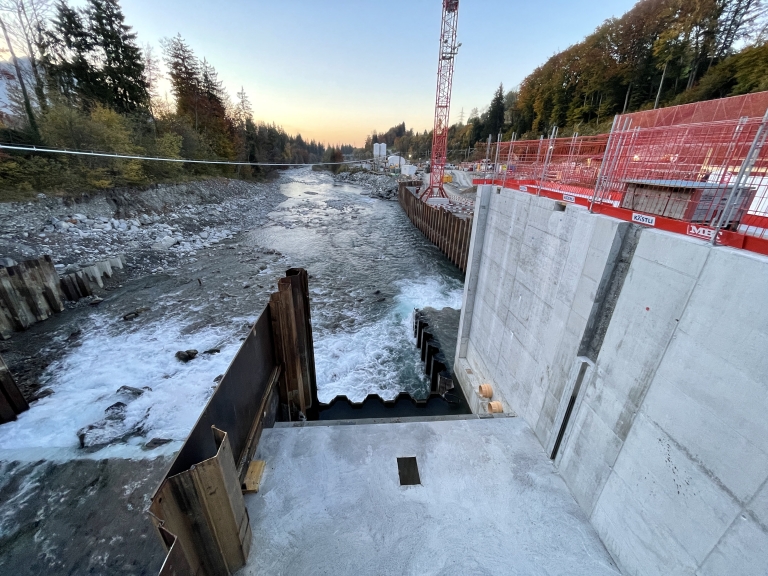

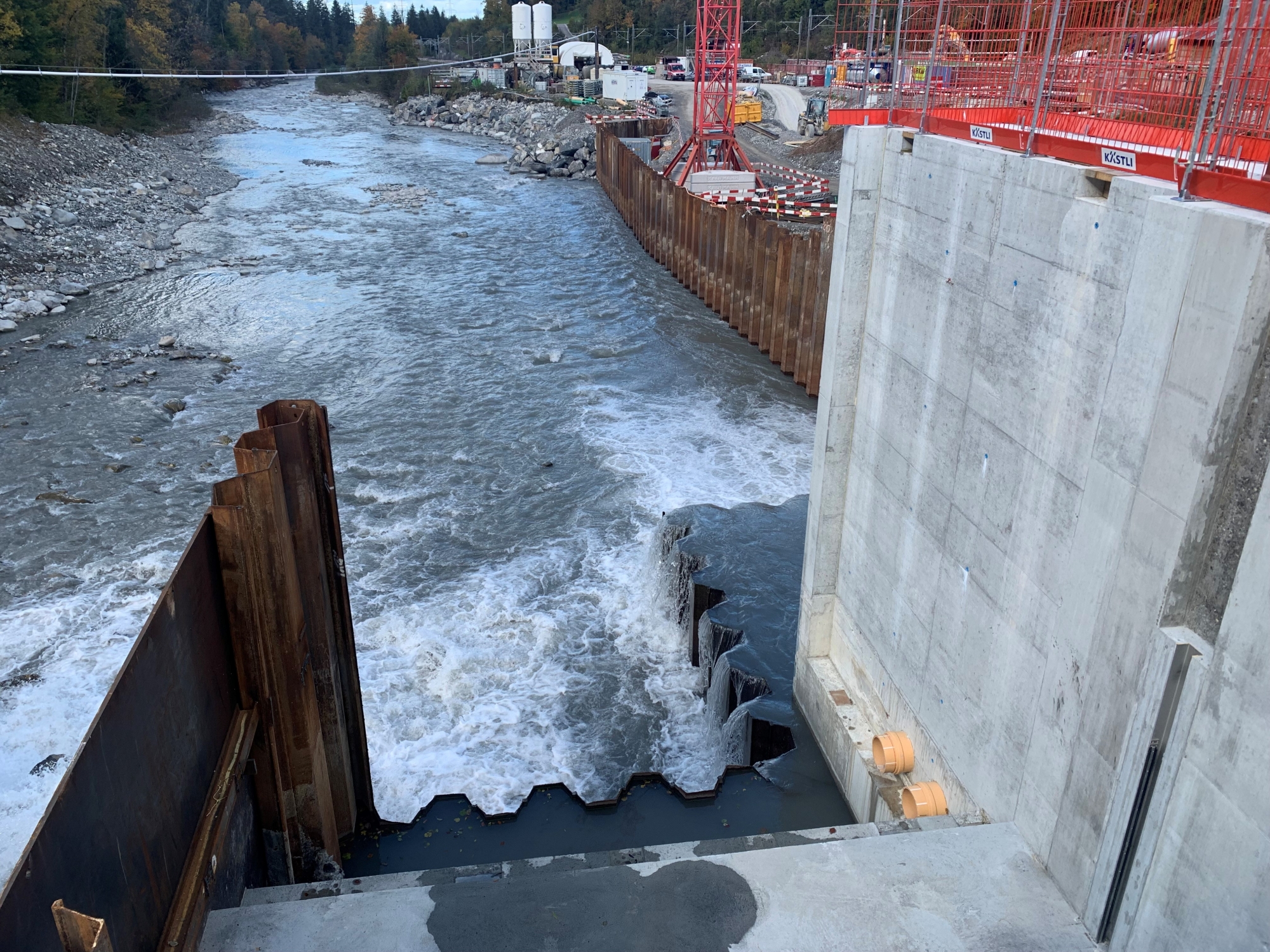

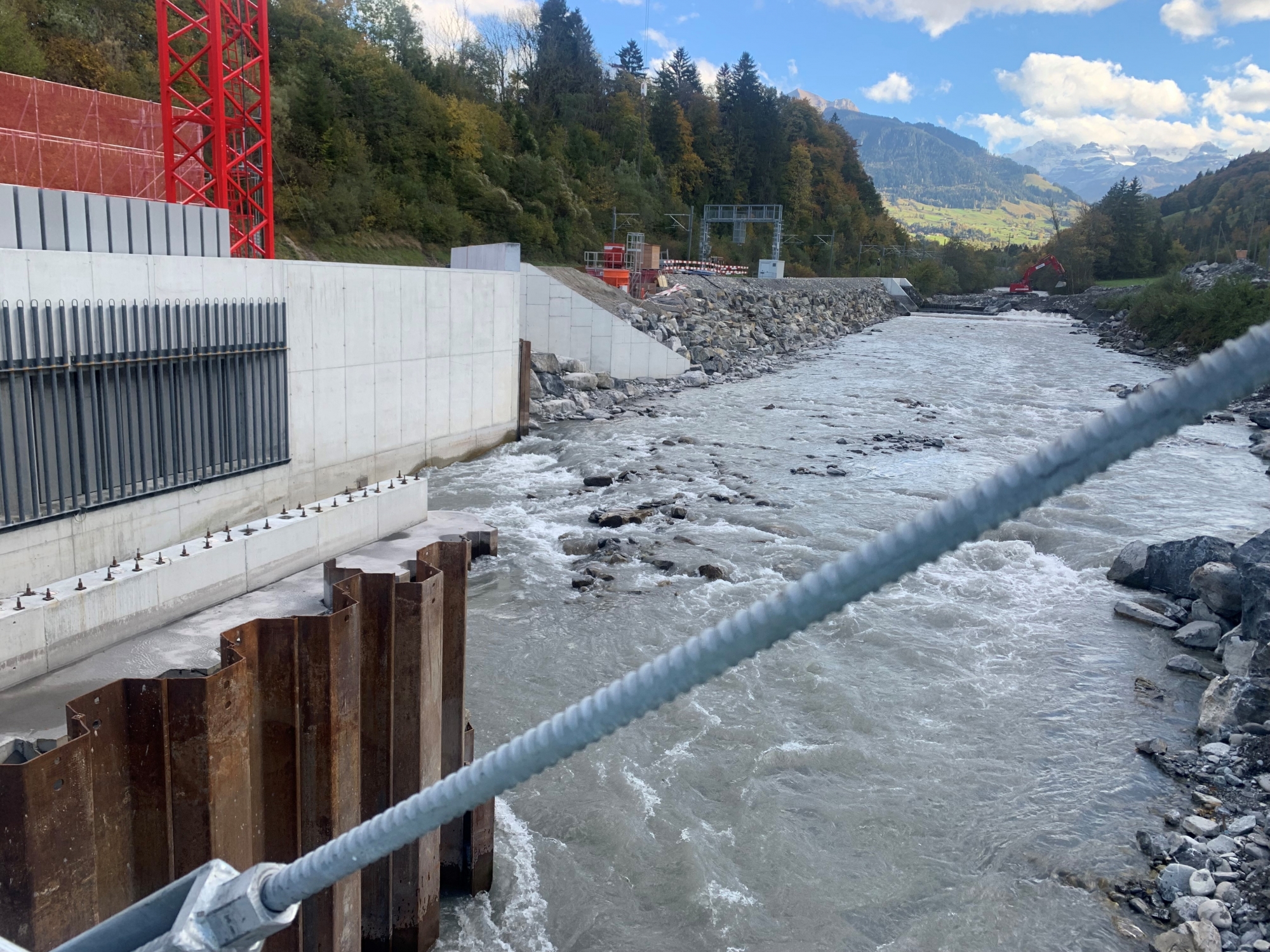

• Spundwände Baugrube 2. Etappe Wehr am linken Ufer eingebracht, Aushub der Baugrube im Gange
• Hochwasser Juli 2021 mit 230 m3/s Baustelle gut überstanden

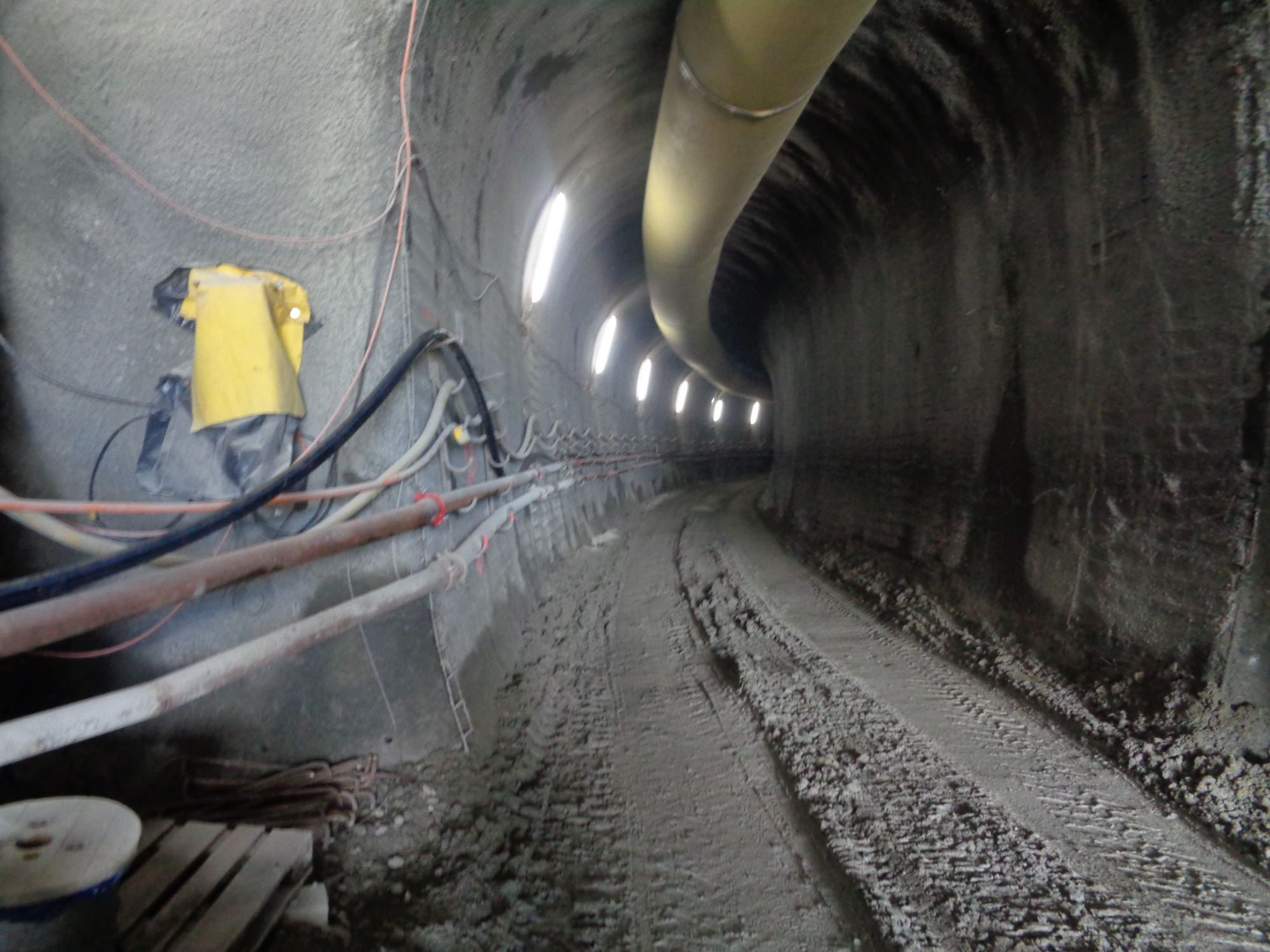

• Stolllenvortrieb mit Spiessenschirm-Sicherung ab Portal Sack Fortschritt ca. 400 m
• Stolllenvortrieb mit Spiessenschirm-Sicherung ab Portal Chanderhalde Fortschritt ca. 400 m
• Ausbruch Stollen Total ca. 60 % erfolgt
• Betonarbeiten Maschinensaal nahezu abgeschlossen
• Erste Arbeiten für Flussaufweitung Sack mit Rodung gestartet

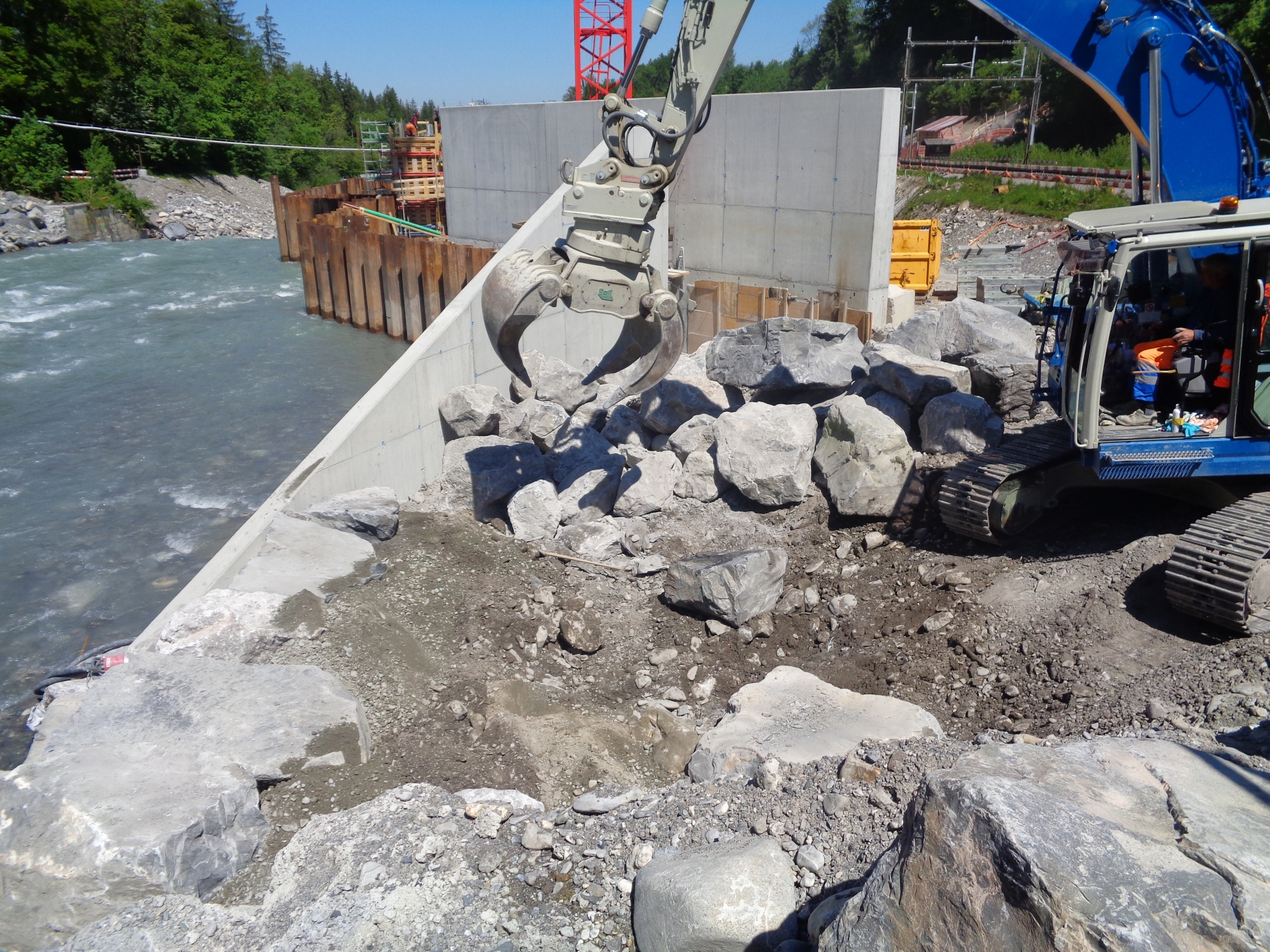

• Blockrampe Groppenaufstieg Wasserhaltung für rechte Seite erstellt, Beginn versetzten Blöcke

Rückblick auf das 2. Quartal 2021

• Saugrohre in der Zentrale einbetoniert

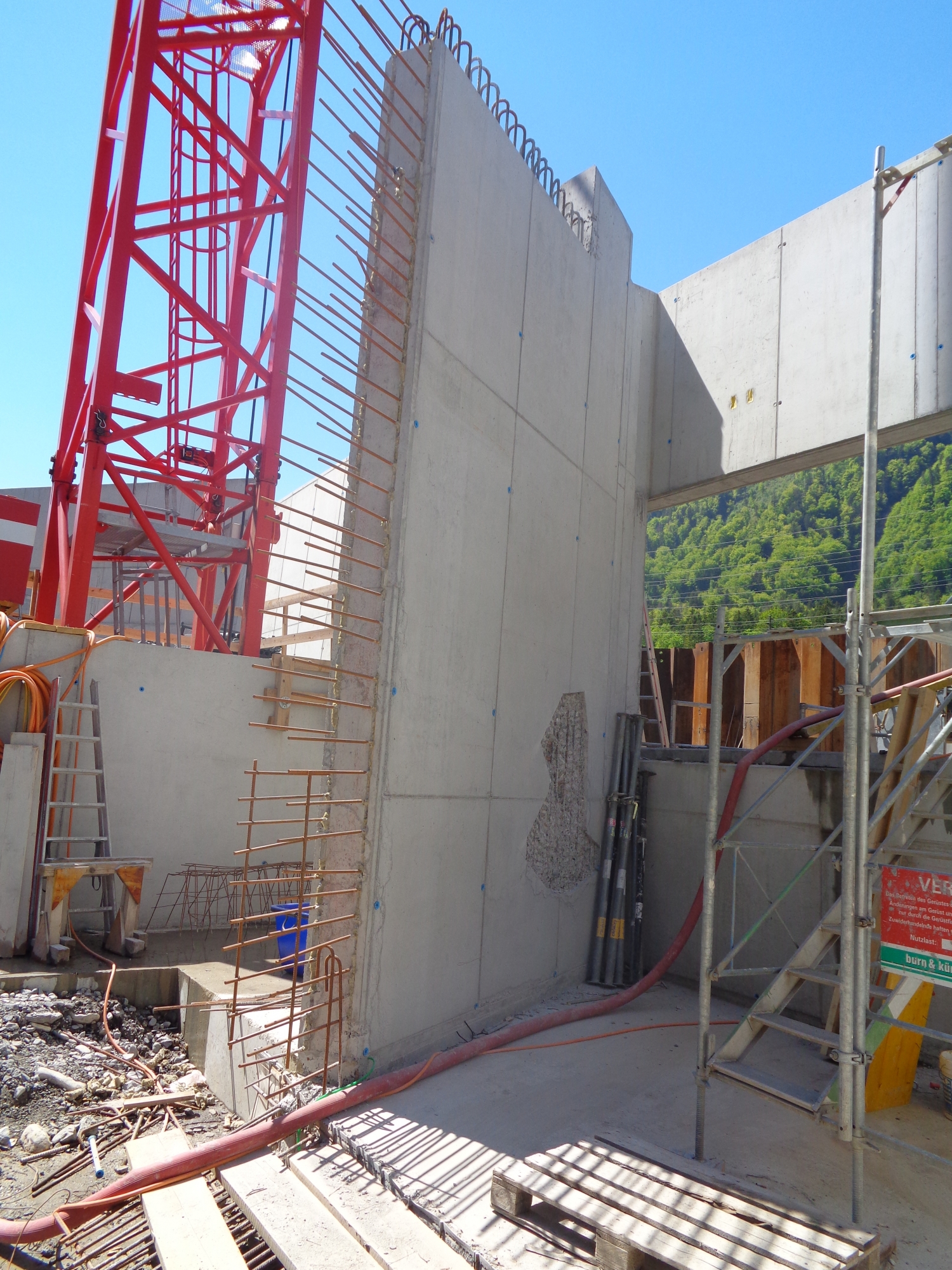

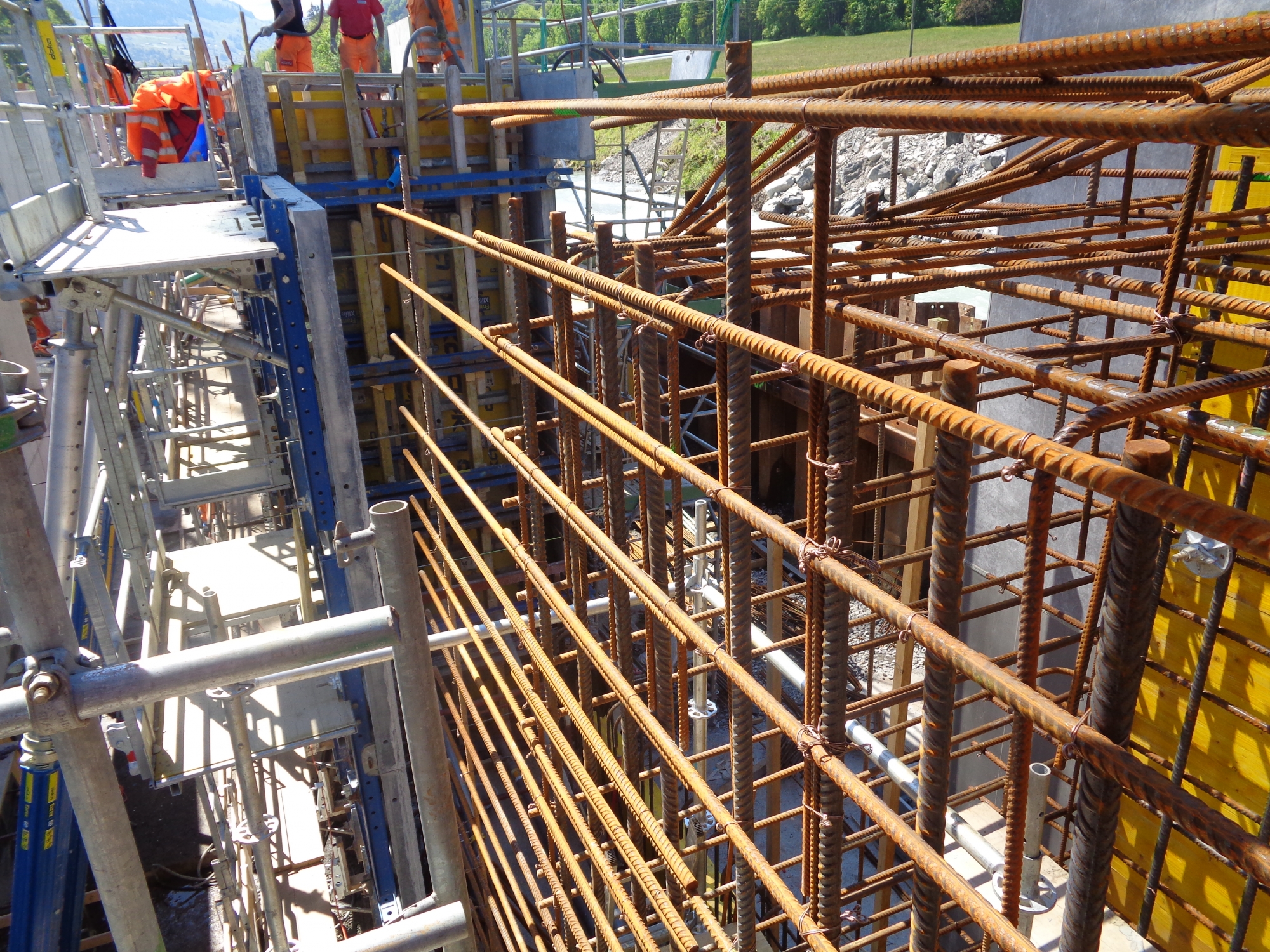

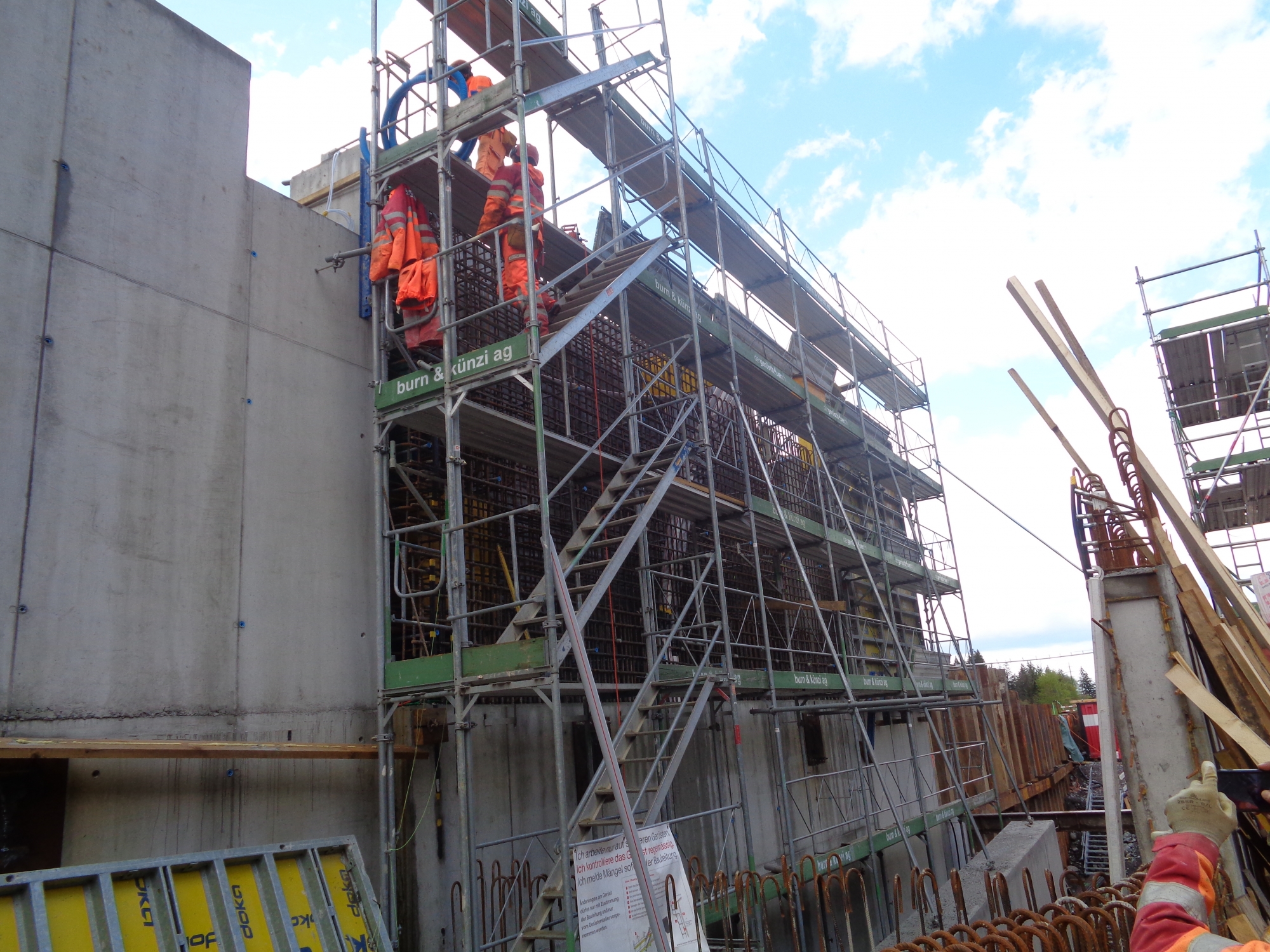

• Wände Maschinensaal Zentrale betoniert

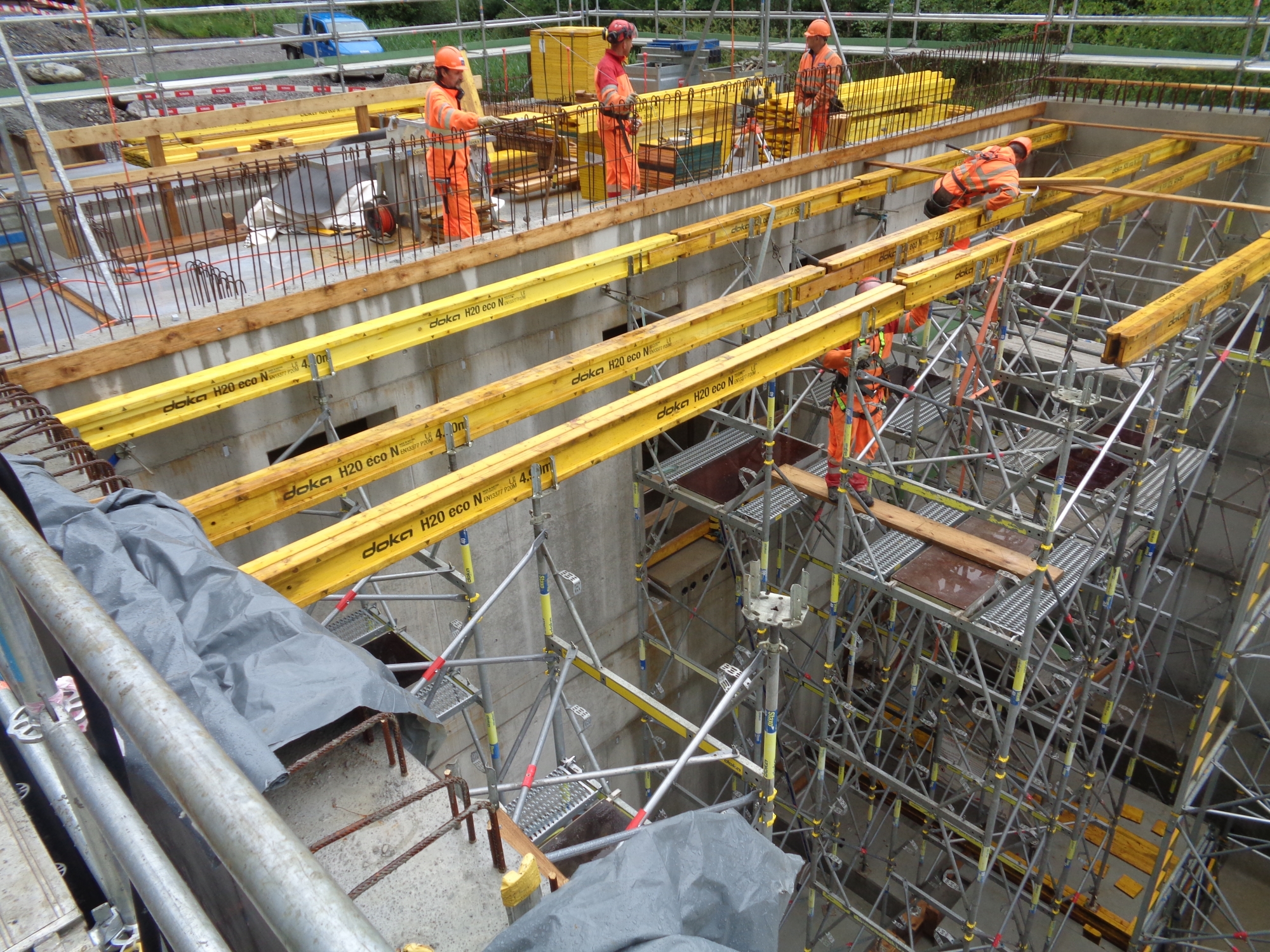

• Die Schalung für die Decke über Maschinensaal Zentrale wird erstellt

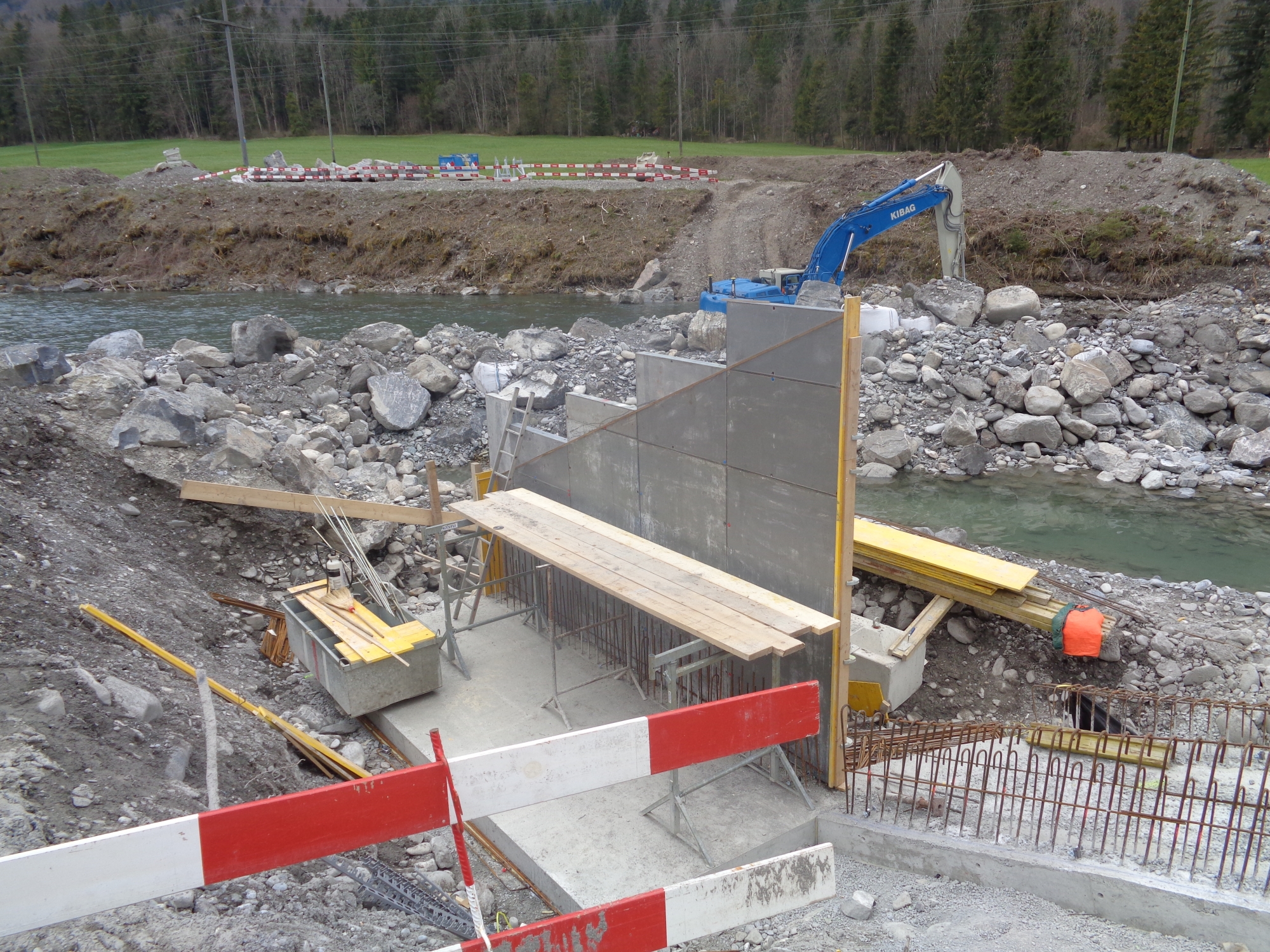

• Fischpassausstieg beim Wehr/Fassung betoniert und Wasserbau-Arbeiten ausgeführt
• Weitere Etappen für den Grundablass und Einlaufbereich Wehr/Fassung sind betoniert worden

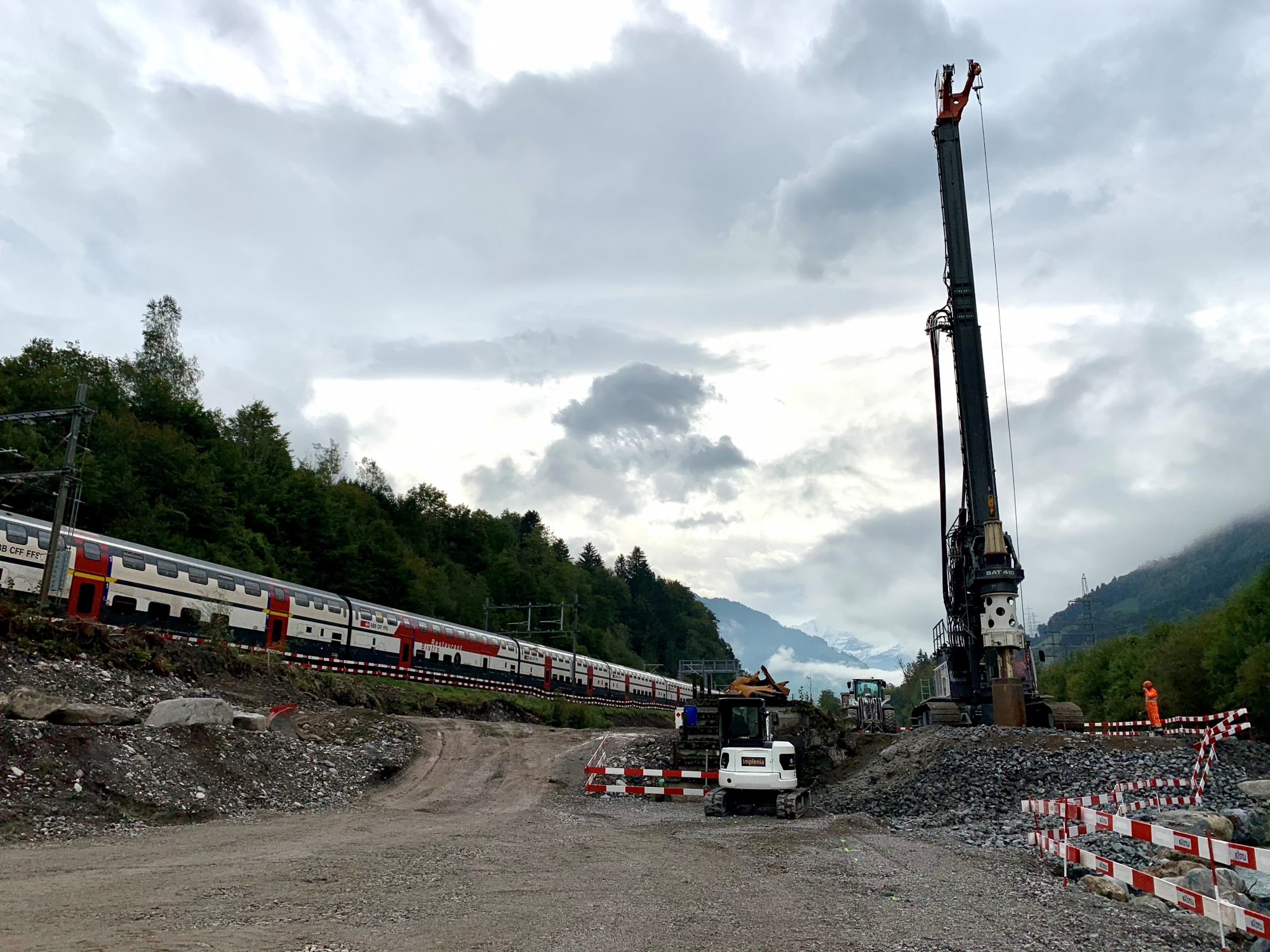

• Die Bohrarbeiten auf der linken Kanderseite beim Wehr/Fassung sind gestartet
• Armaturen Stahlwasserbauer beim Wehr/Fassung, Grundablass und Einlauf sind versetzt und einbetoniert
• Vortrieb Untertagebau ab Stollenportale Chanderhalde und Sack kommen weiterhin planmässig voran (Fortschritt ca. 34%)
• Vortrieb Querung des alten Hondrichtunnels (BLS) wurde ohne messbare Verformungen des BLS-Tunnels durchfahren

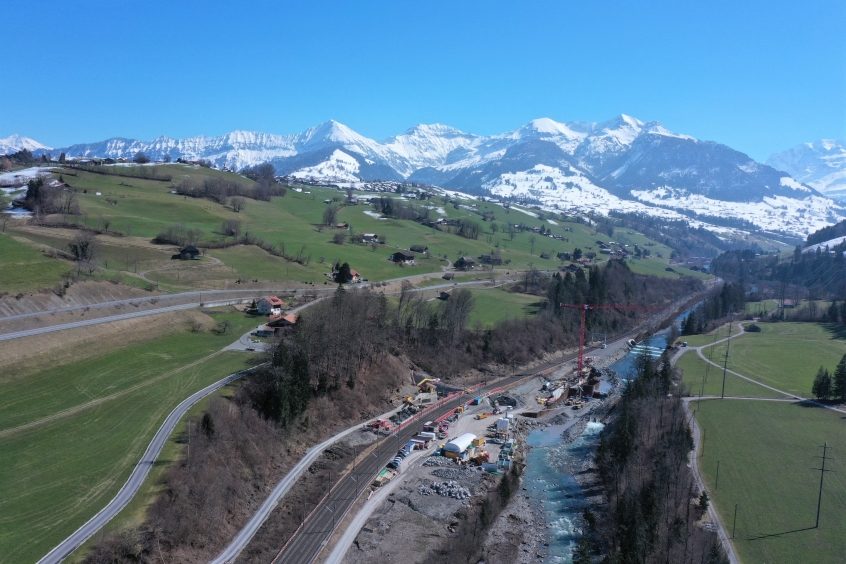

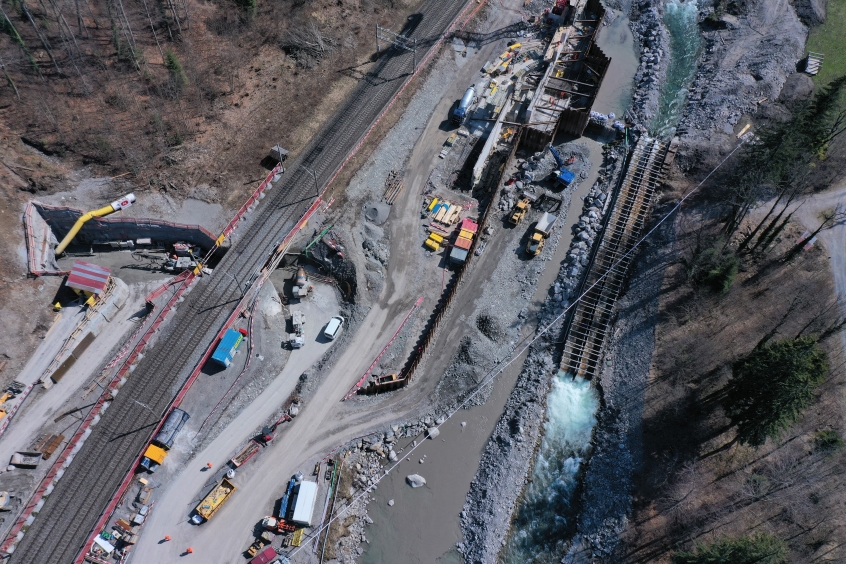

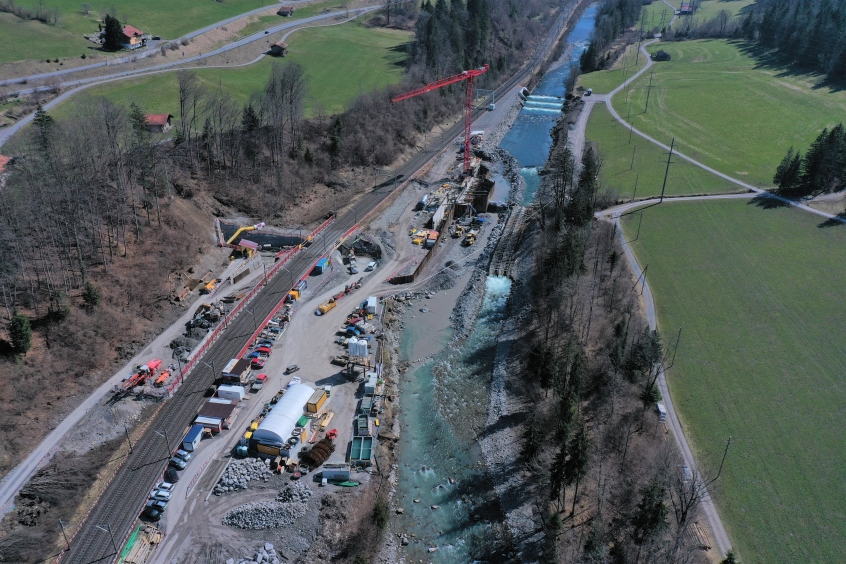

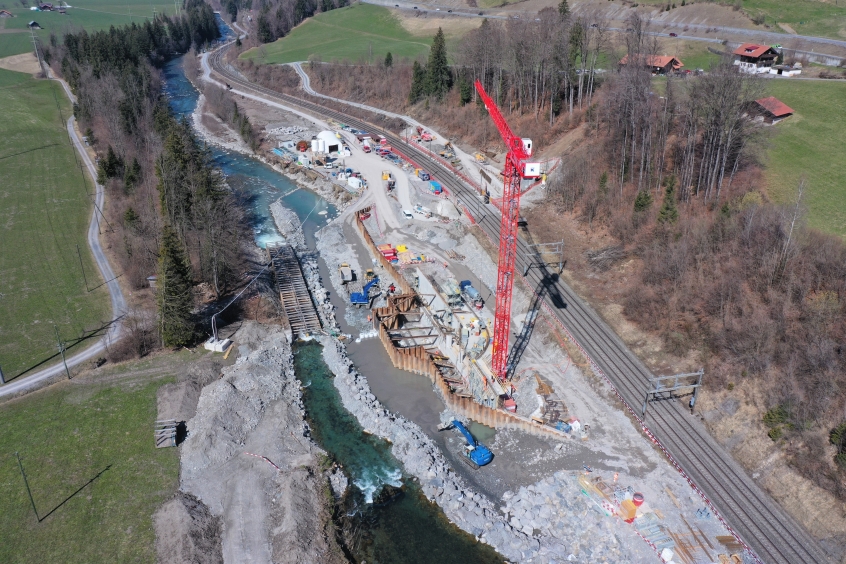

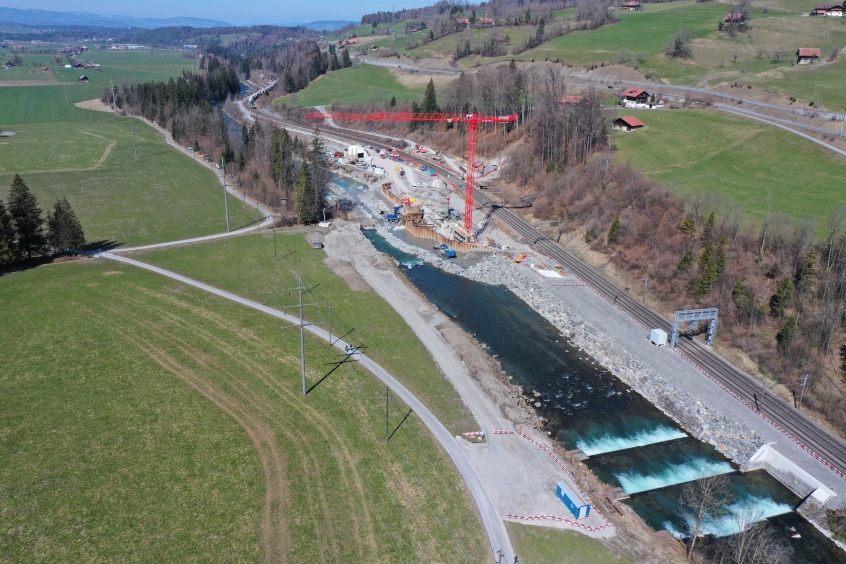

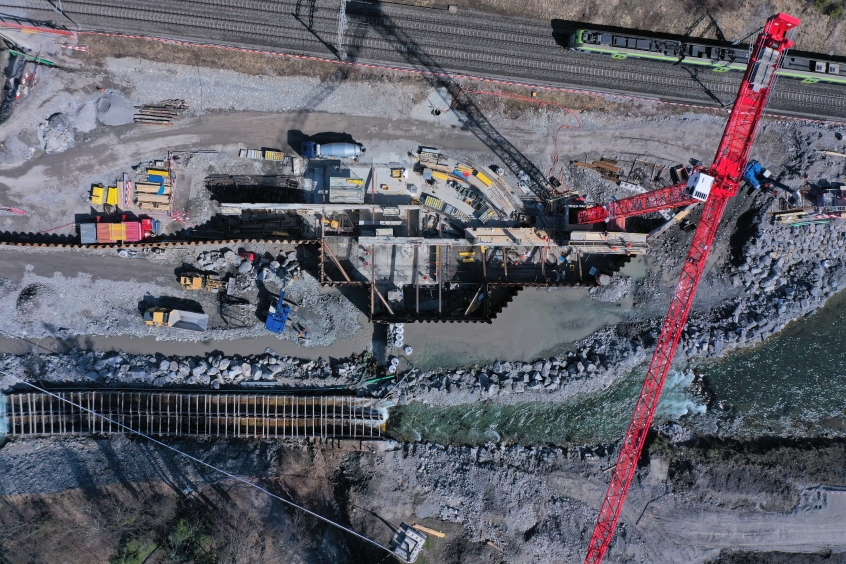

Überflug mit der Drohne

Rückblick auf das 1. Quartal 2021

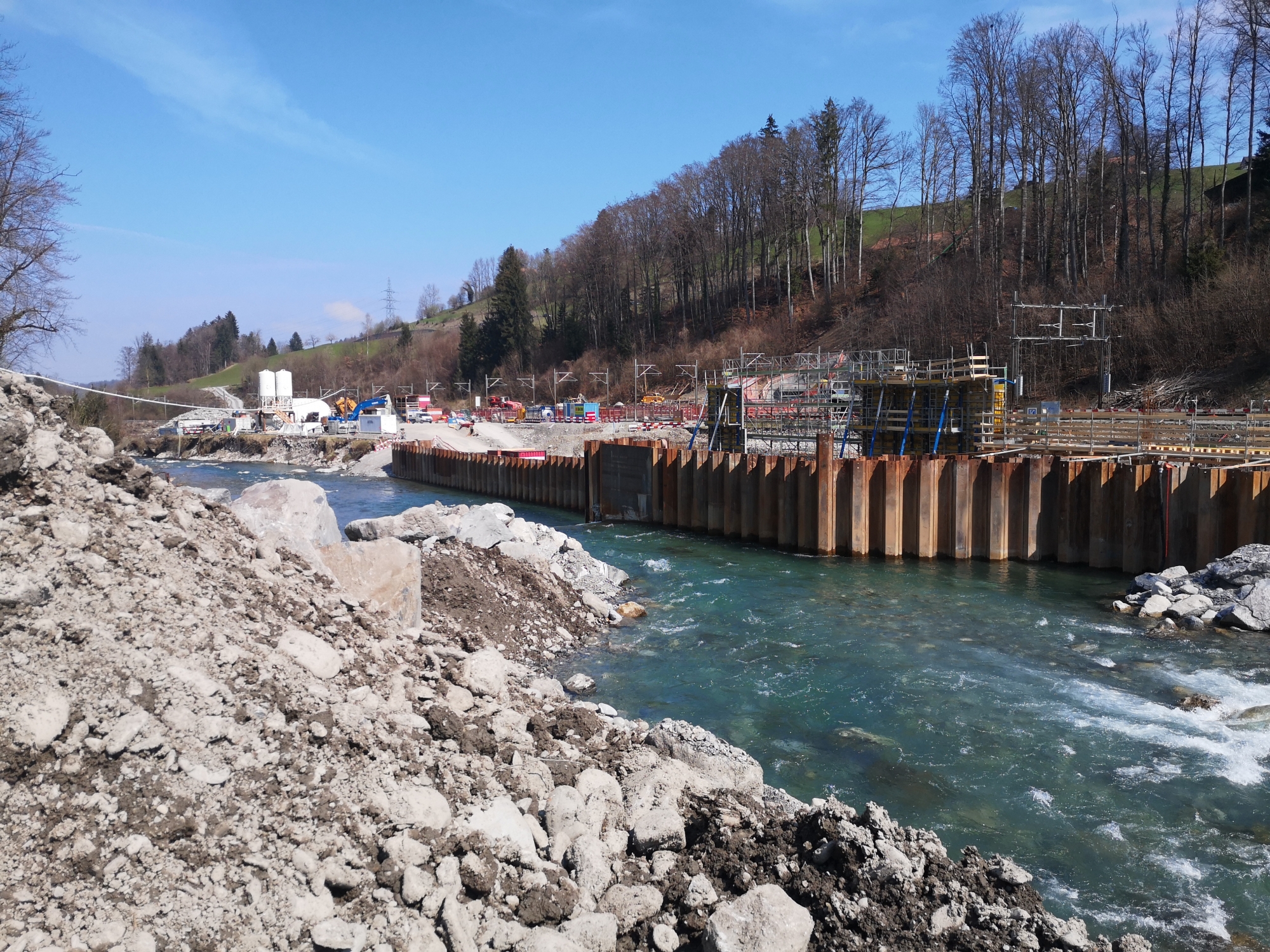

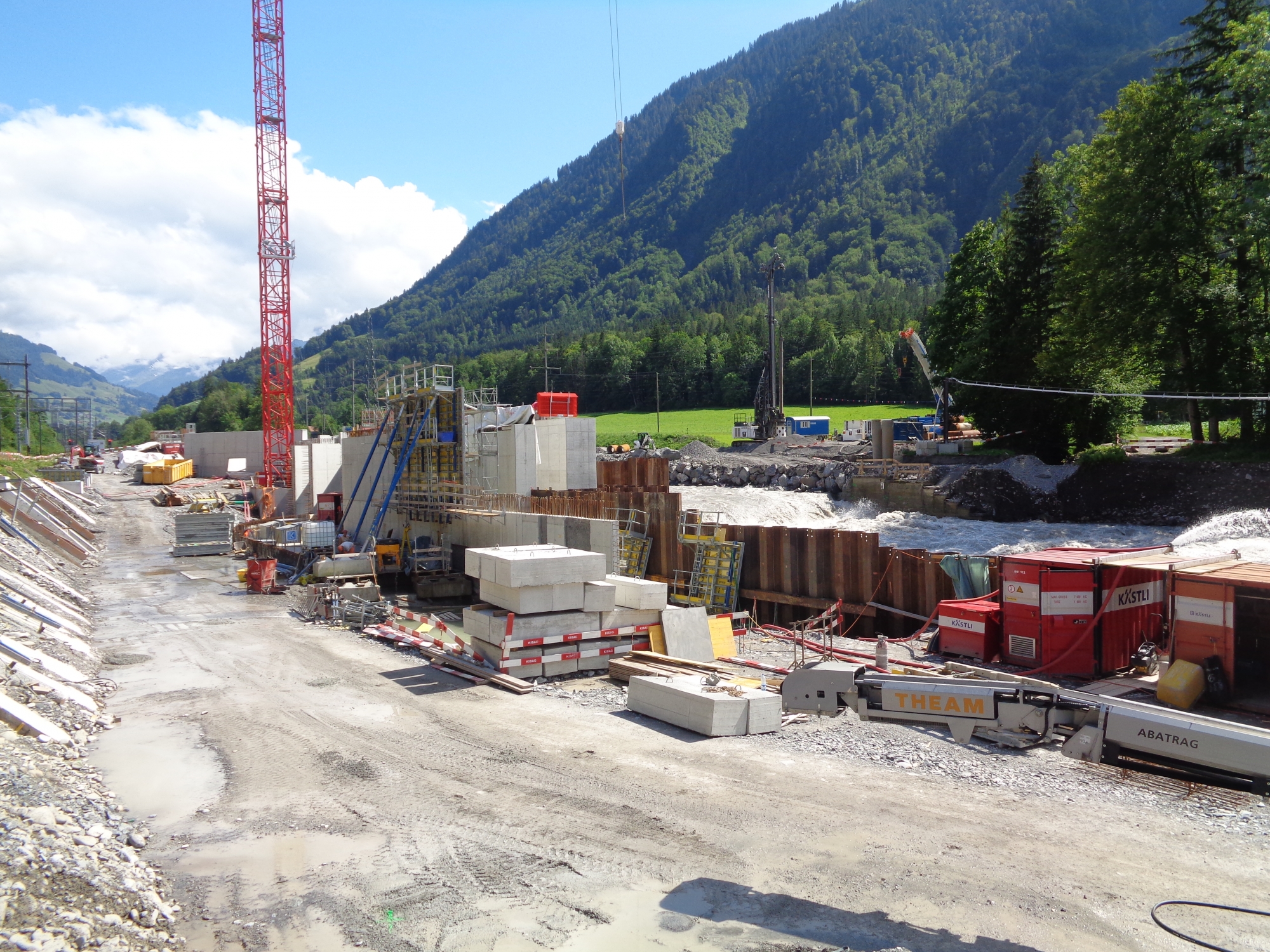

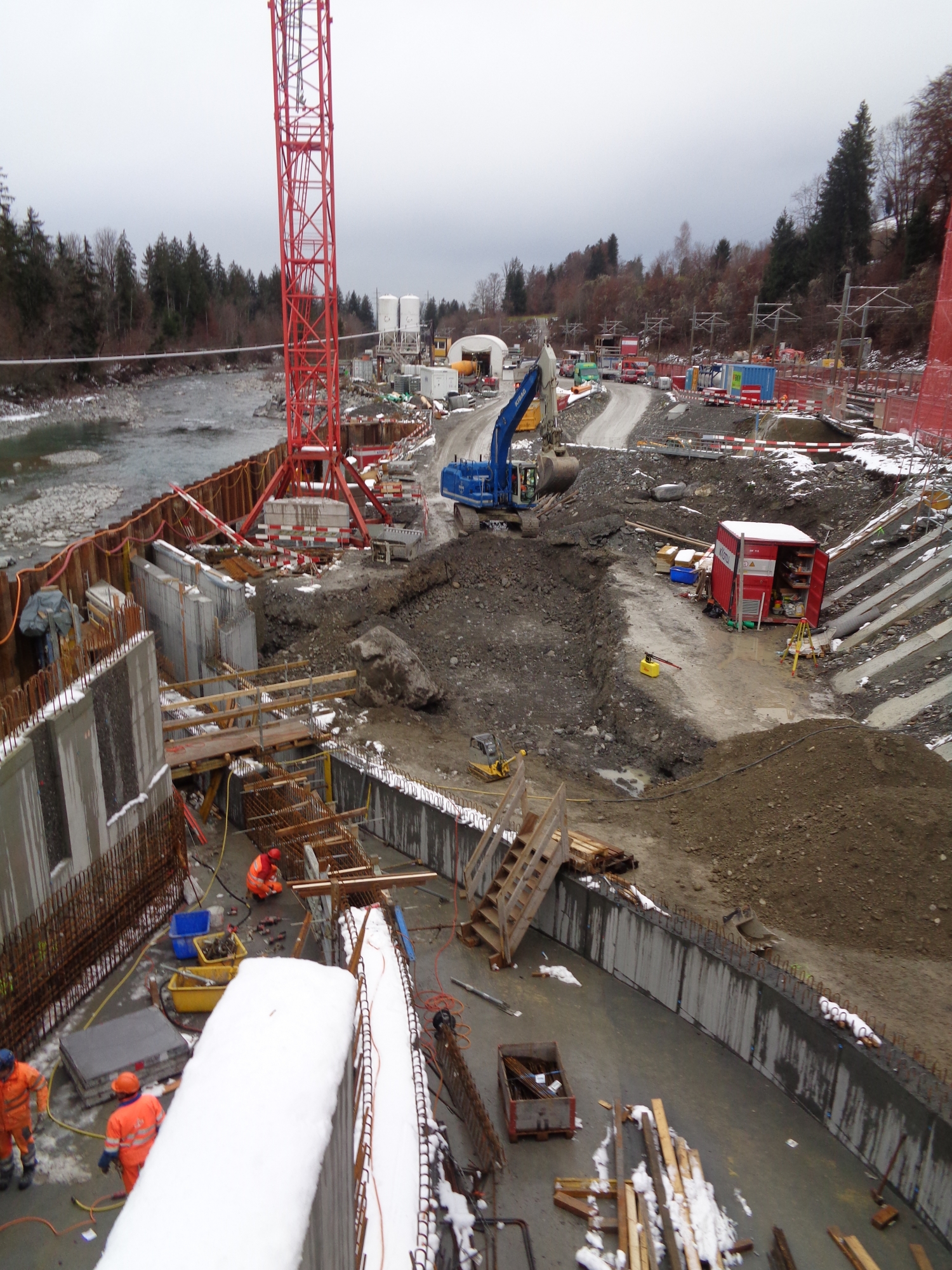

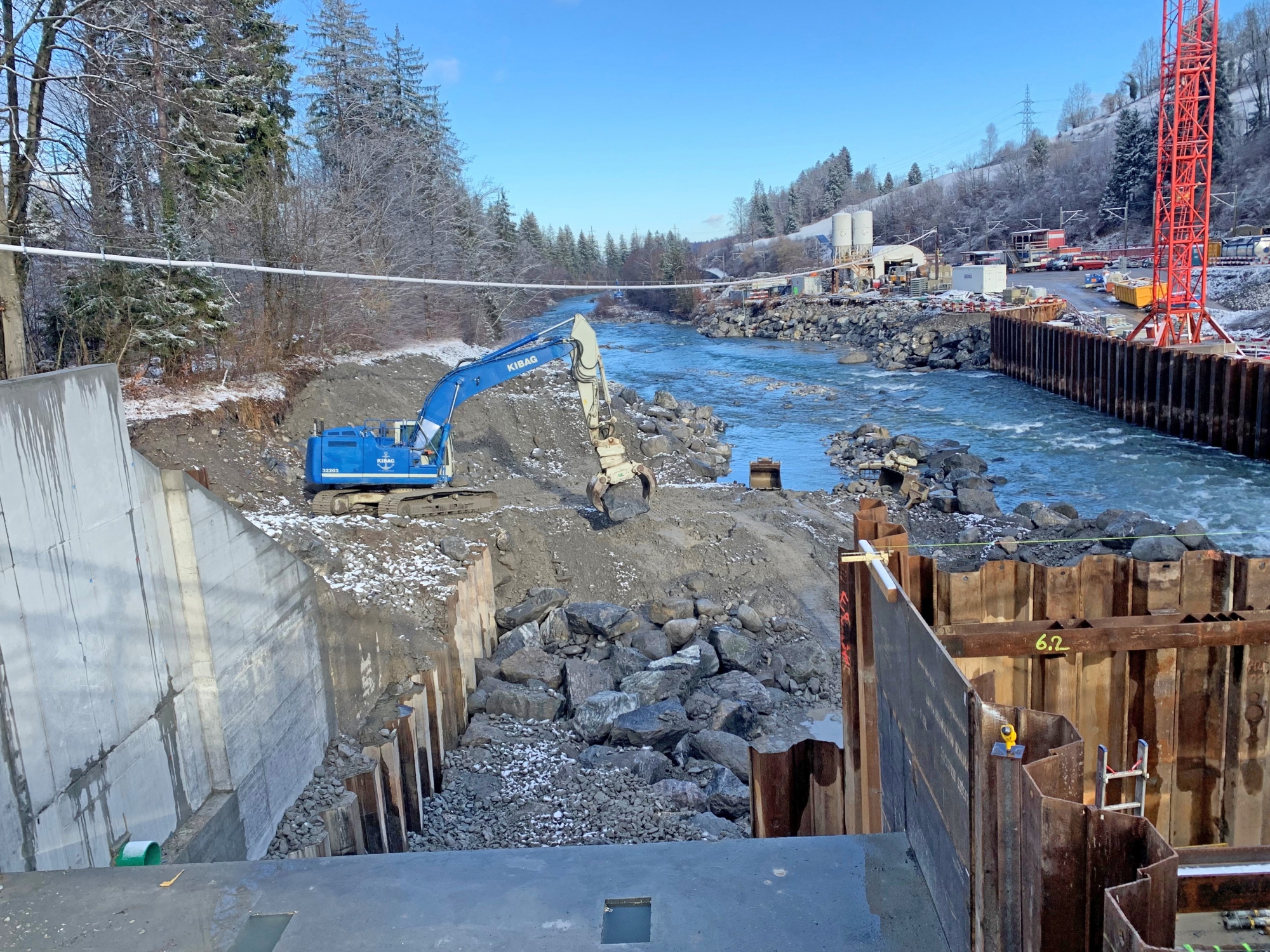

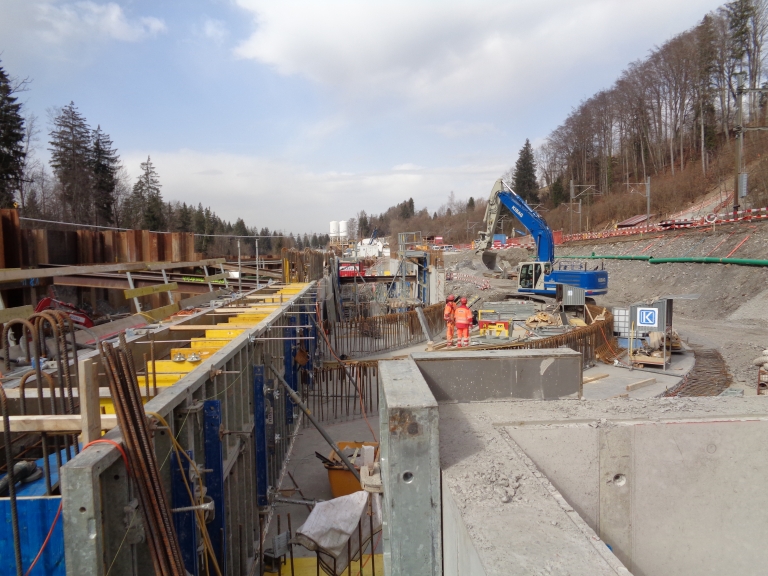

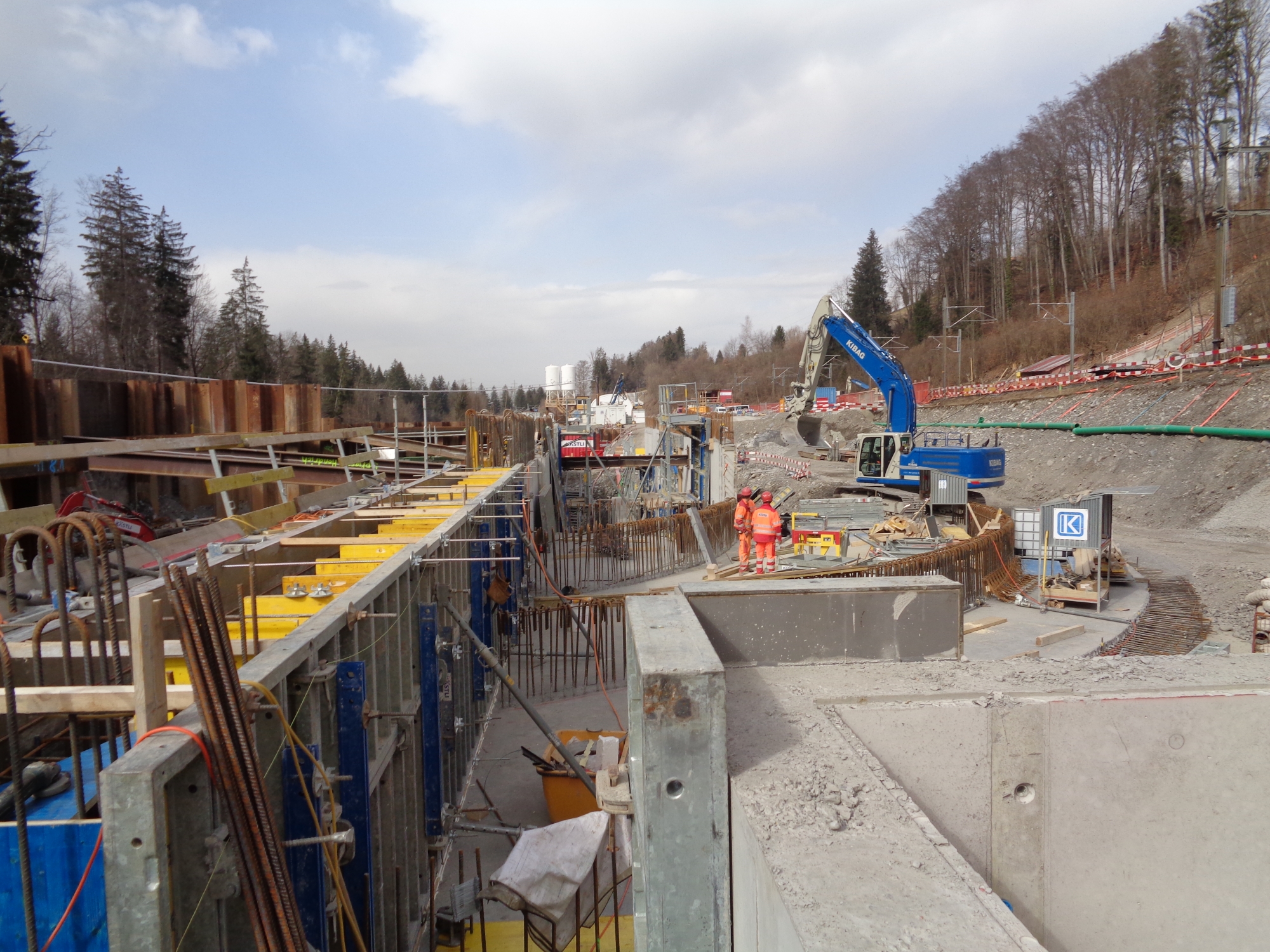

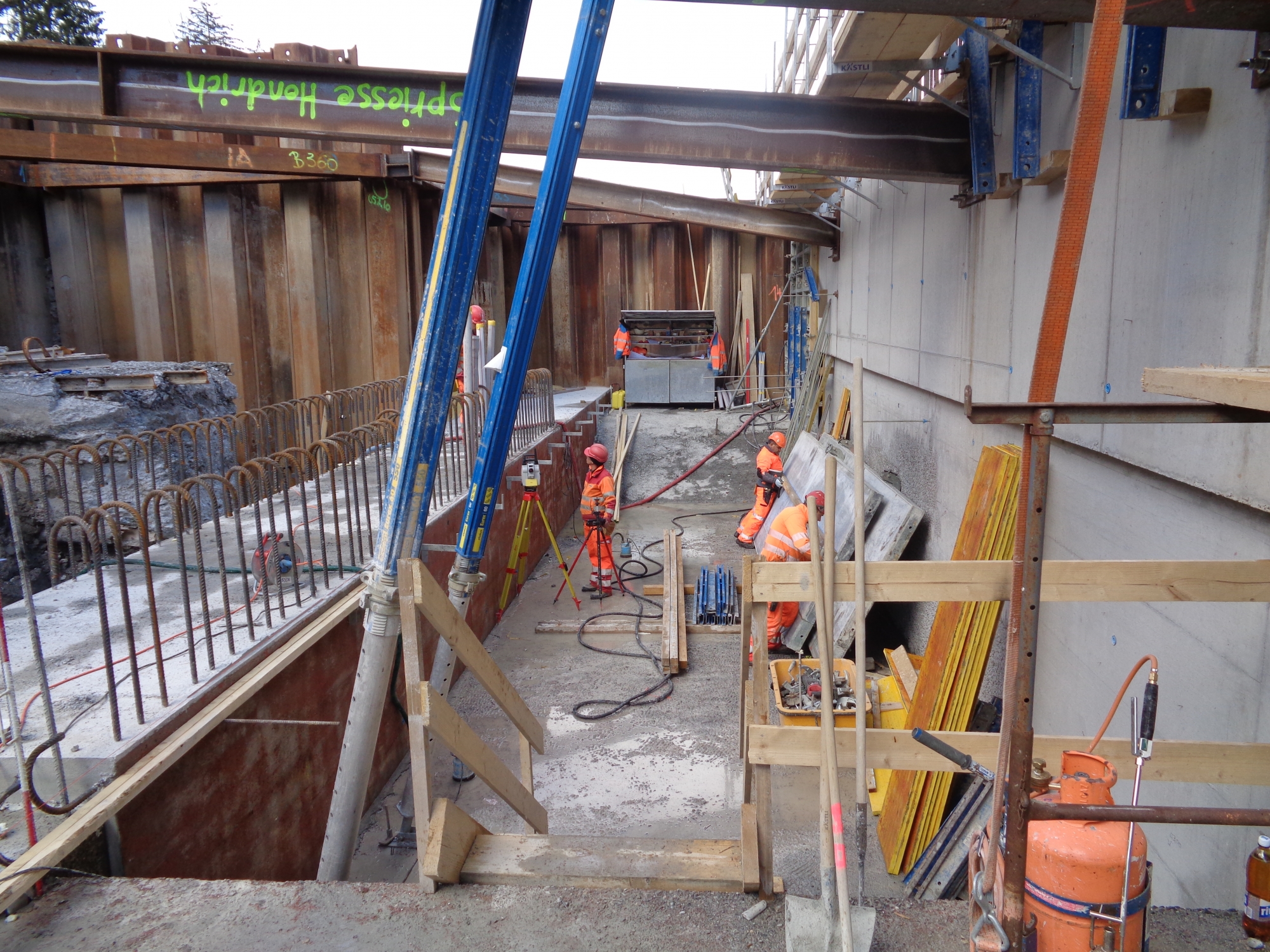

• Baugrube rechts kommt immer weiter, die Betonarbeiten für die Wasserfassung und der Einstieg in den Fischpass sind im Gange.

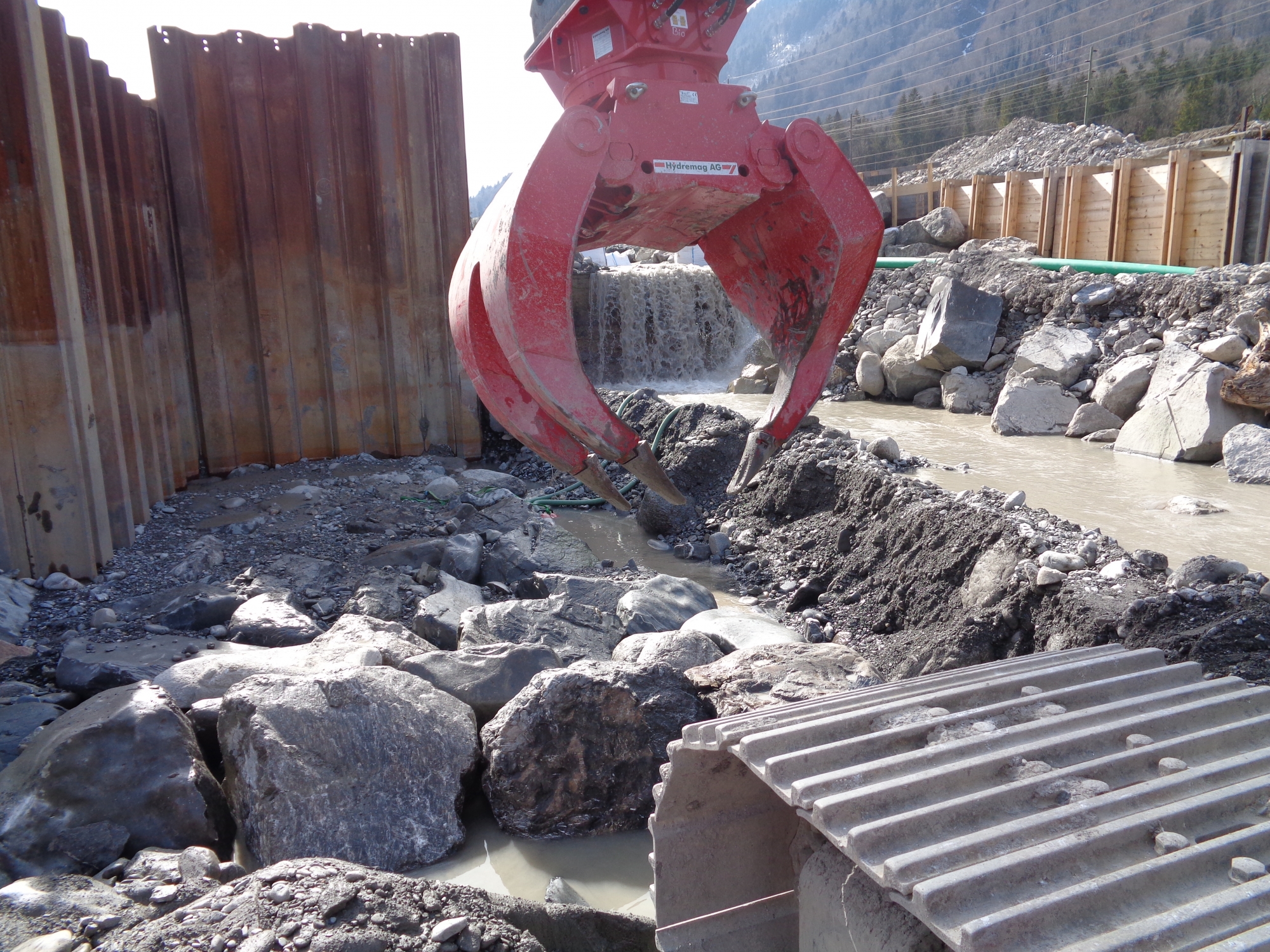

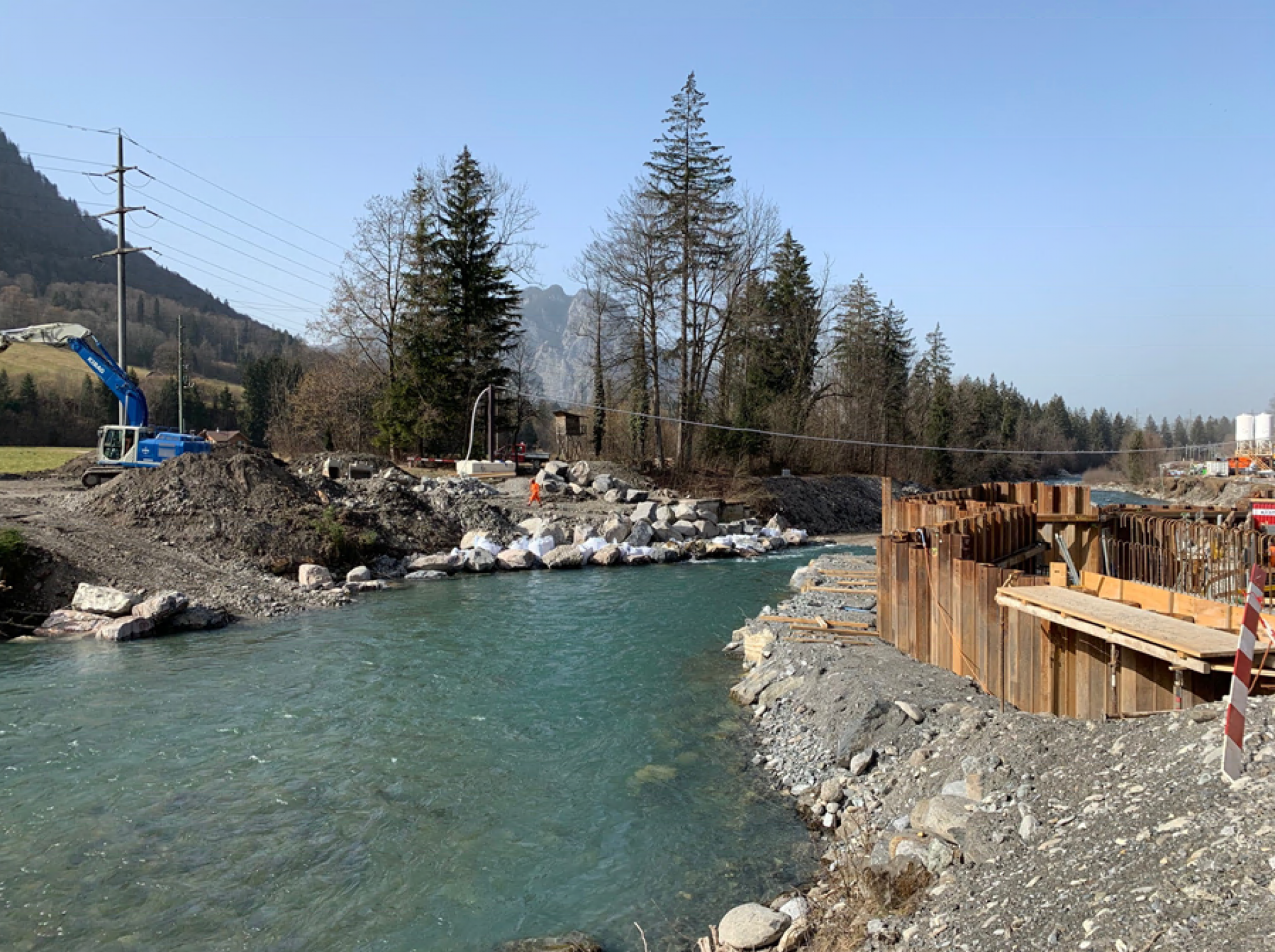

• Die Baustellenerschliessung auf der linken Uferseite beim Wehr ist für den Bau der Sohlensicherung gemacht, der linke Teil dieses Blockteppichs unter dem Wehr (Blöcke in Filterschicht) steht. Dazu wurde die Kander mittels zwei Holzkanälen umgeleitet.
• Vortrieb Untertagebau ab Stollenportale Chanderhalde und Sack kommen voran

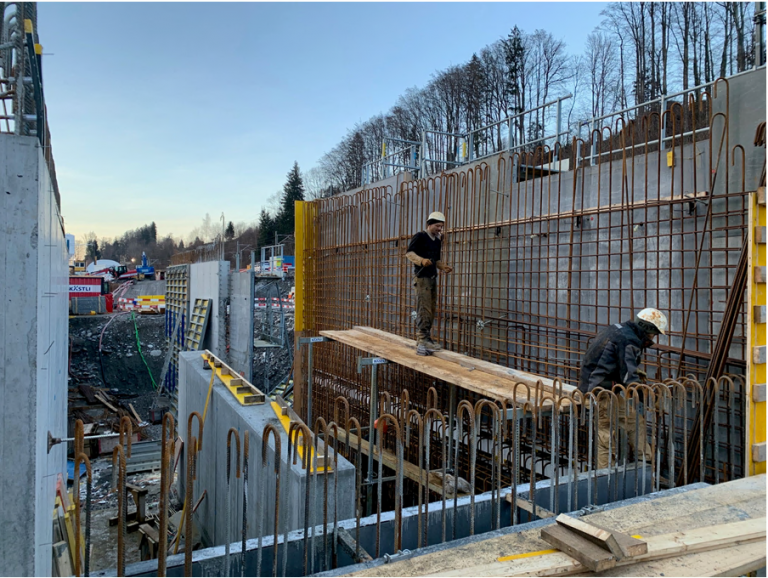

• Betonarbeiten  Mauern der Zentrale Niveau -2 und Füllbeton weiterer Etappen sind im Gange

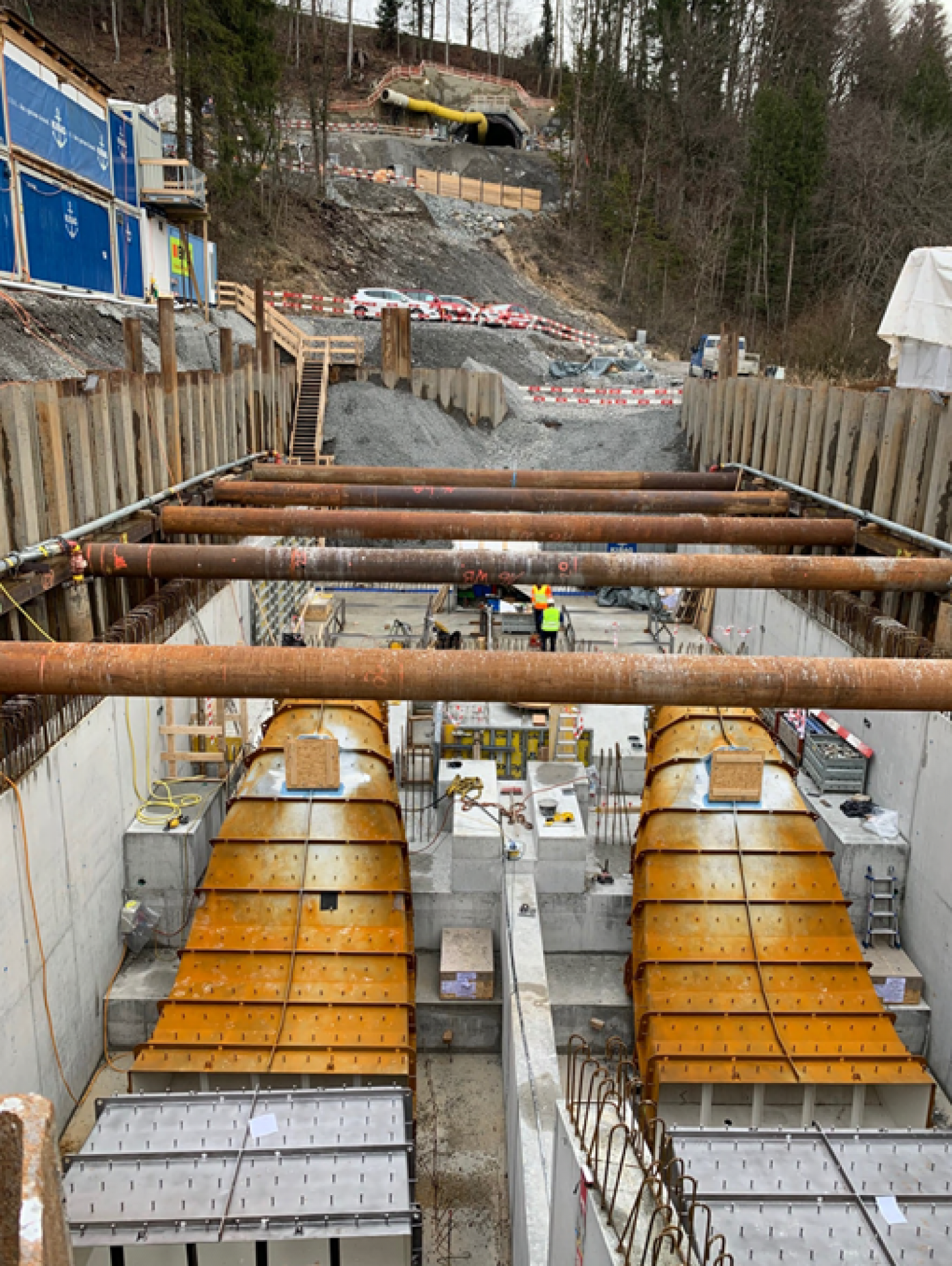

• Einlaufrohre und Saugrohre der beiden Maschinen wurden geliefert, platziert und geschweisst.
• Überwachungsgeräte im alten Hondrichtunnel wurden installiert.

Nachstehende Arbeiten wurden per Ende 2020 getätigt:

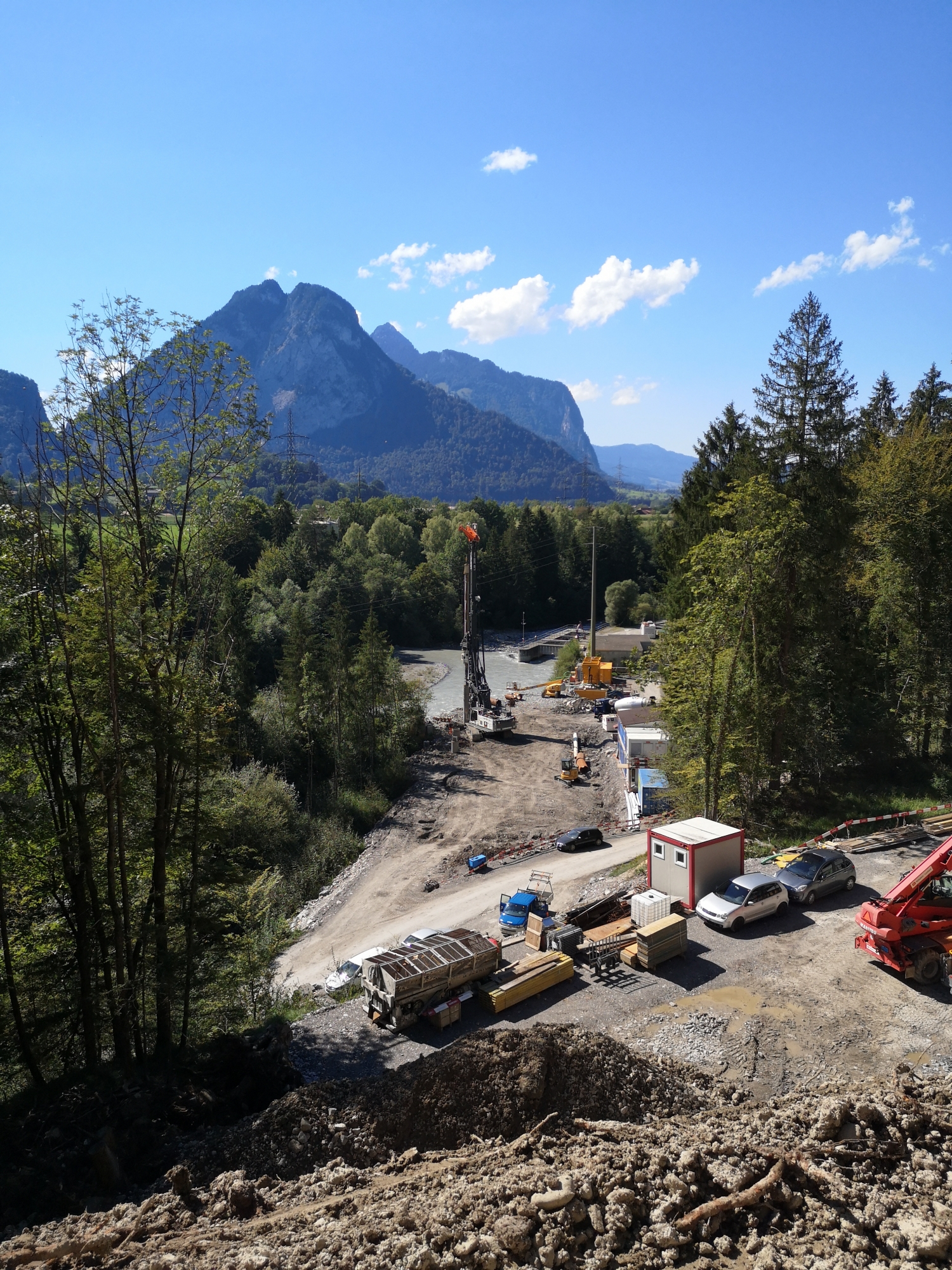

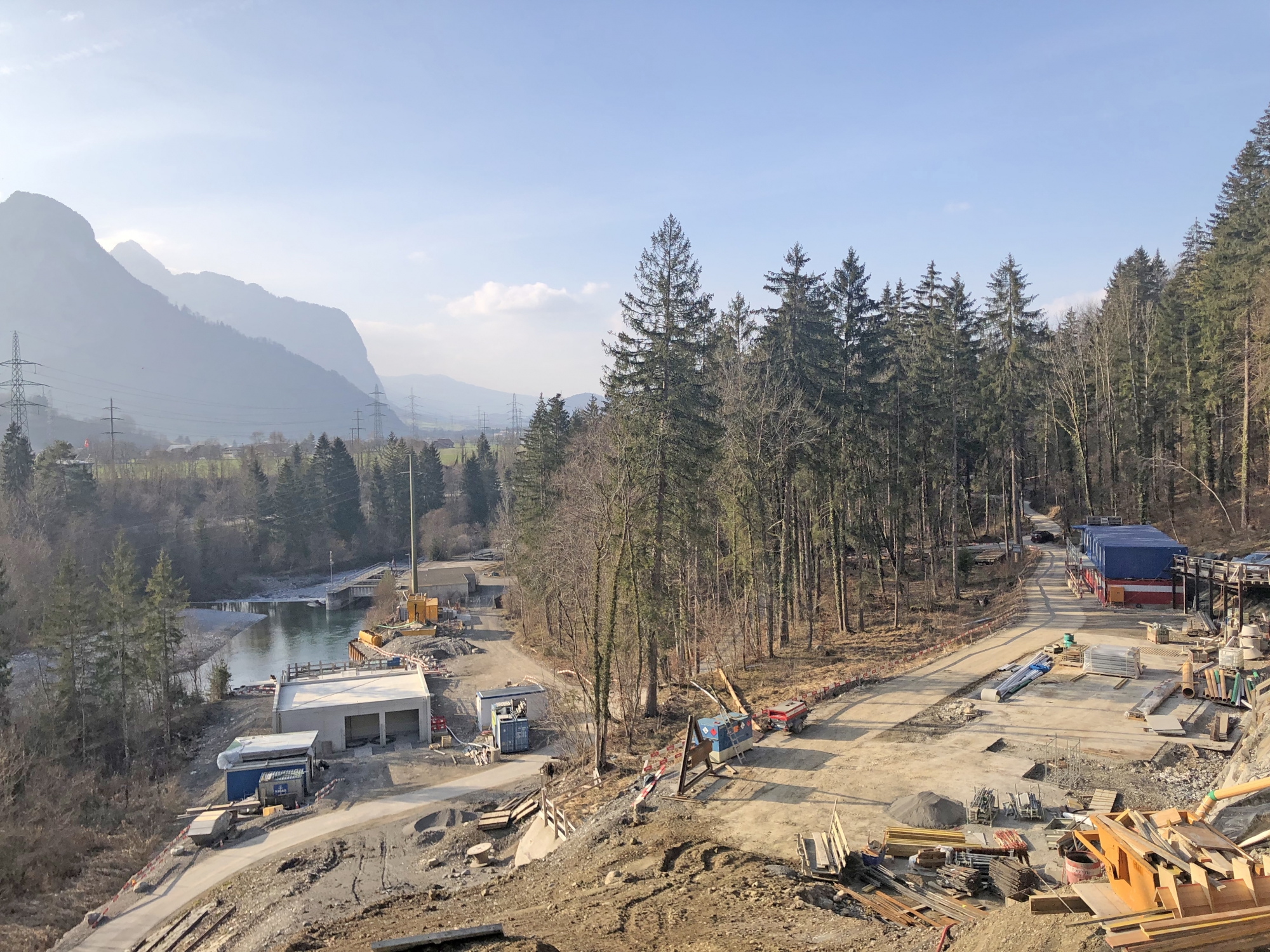

• Erschliessungen, Rodungsarbeiten und Installationsarbeiten sind abgeschlossen
• Die zusätzliche Zufahrt/Baupiste der ARGE zum Portal Sack steht

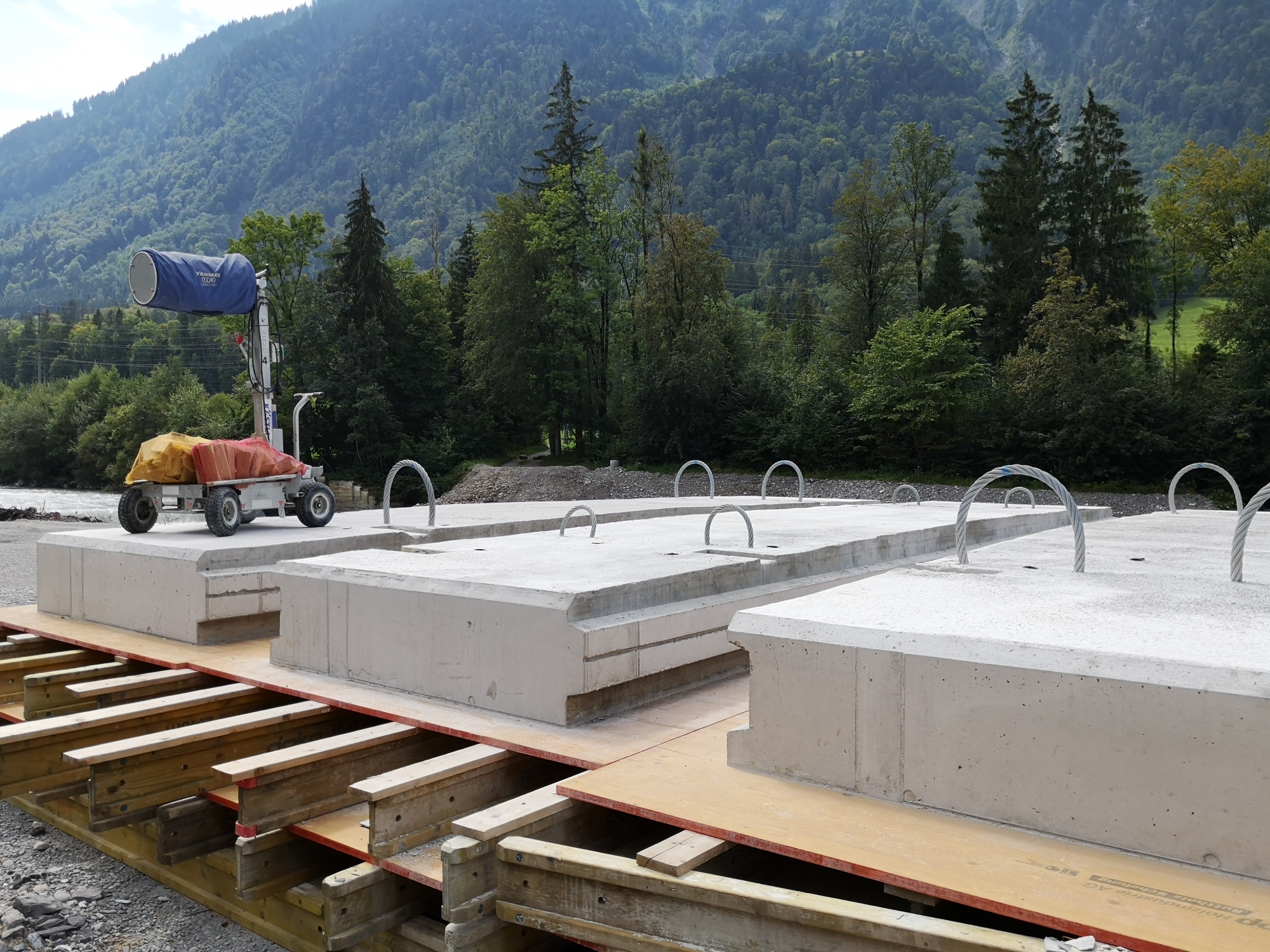

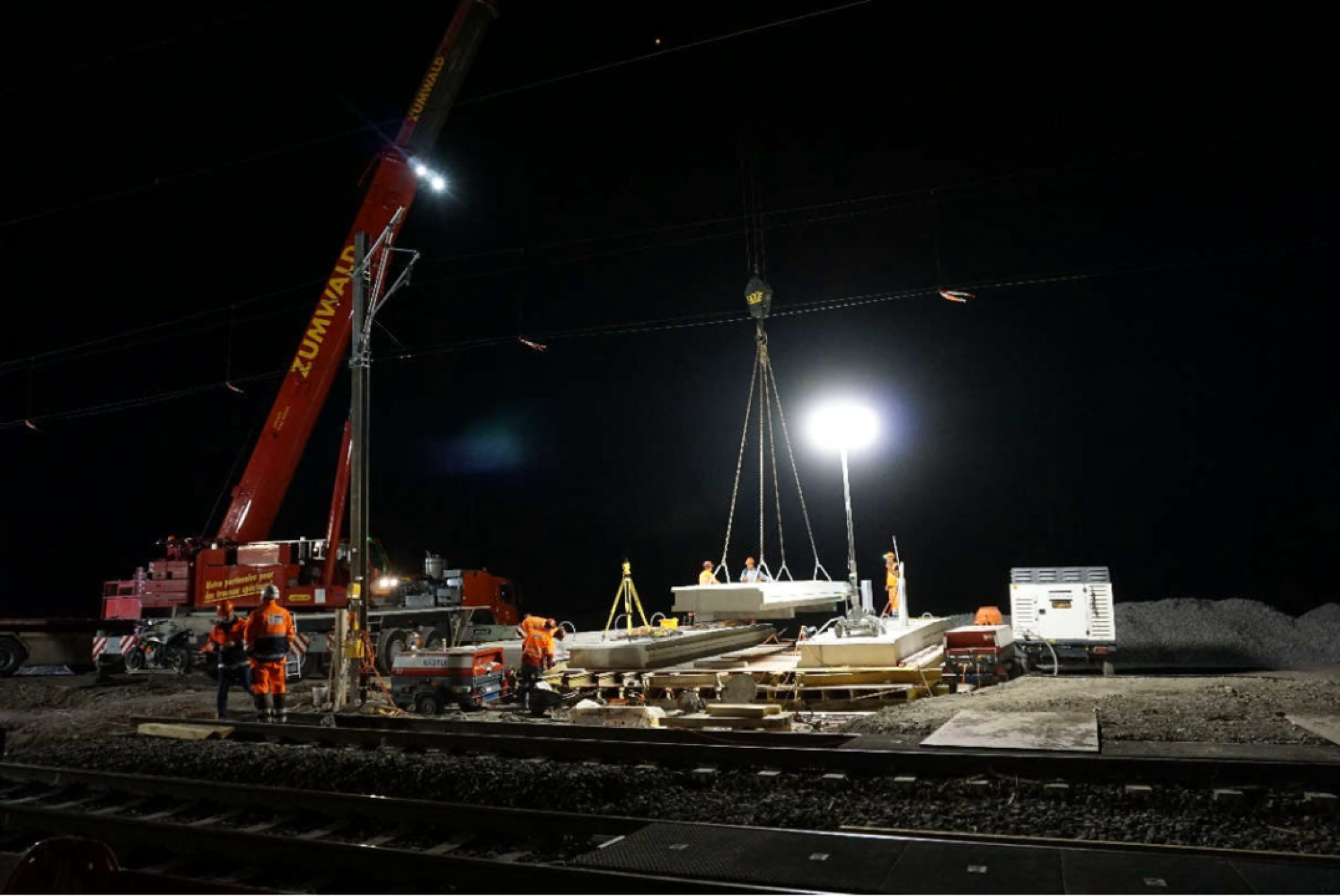

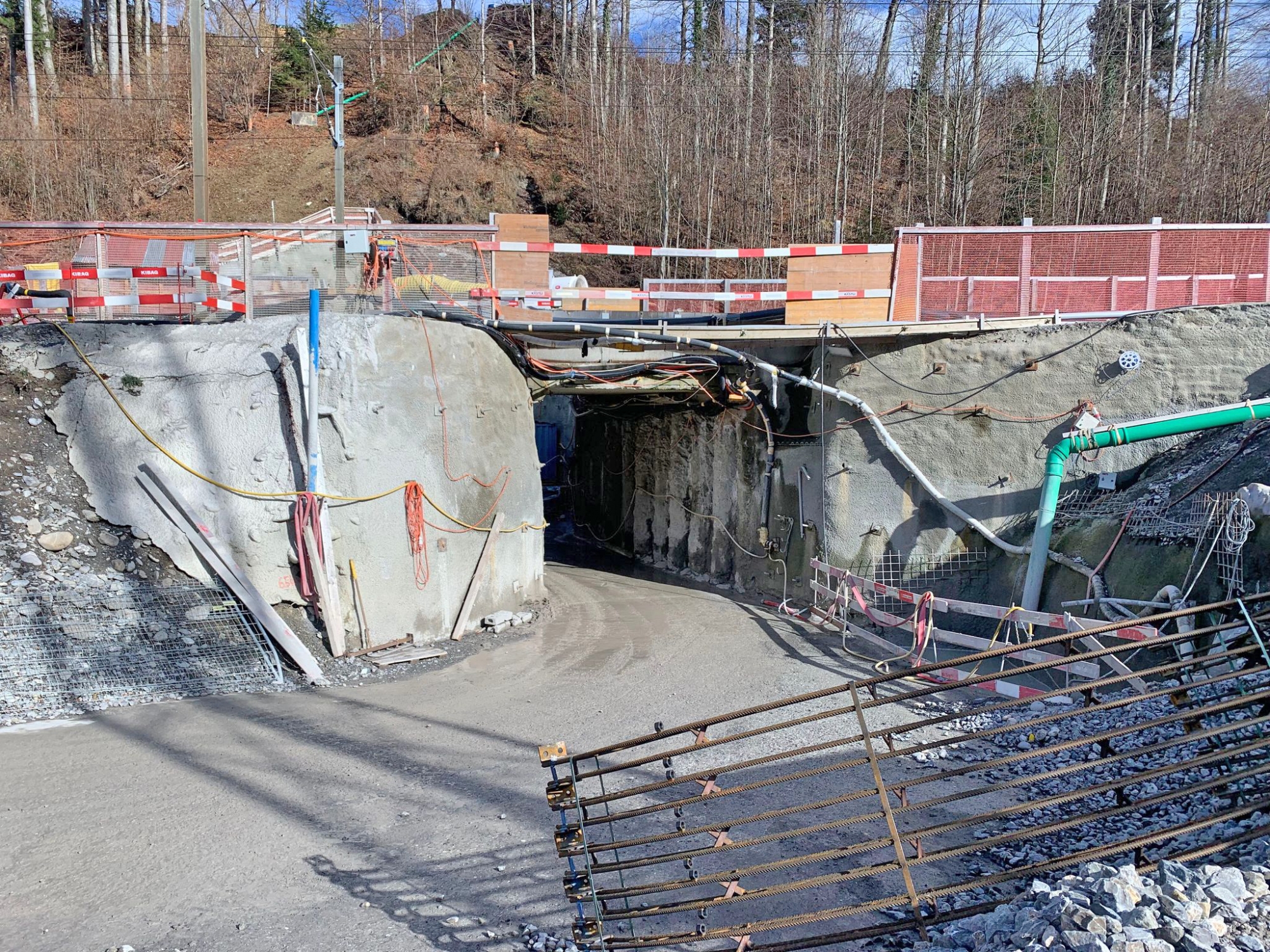

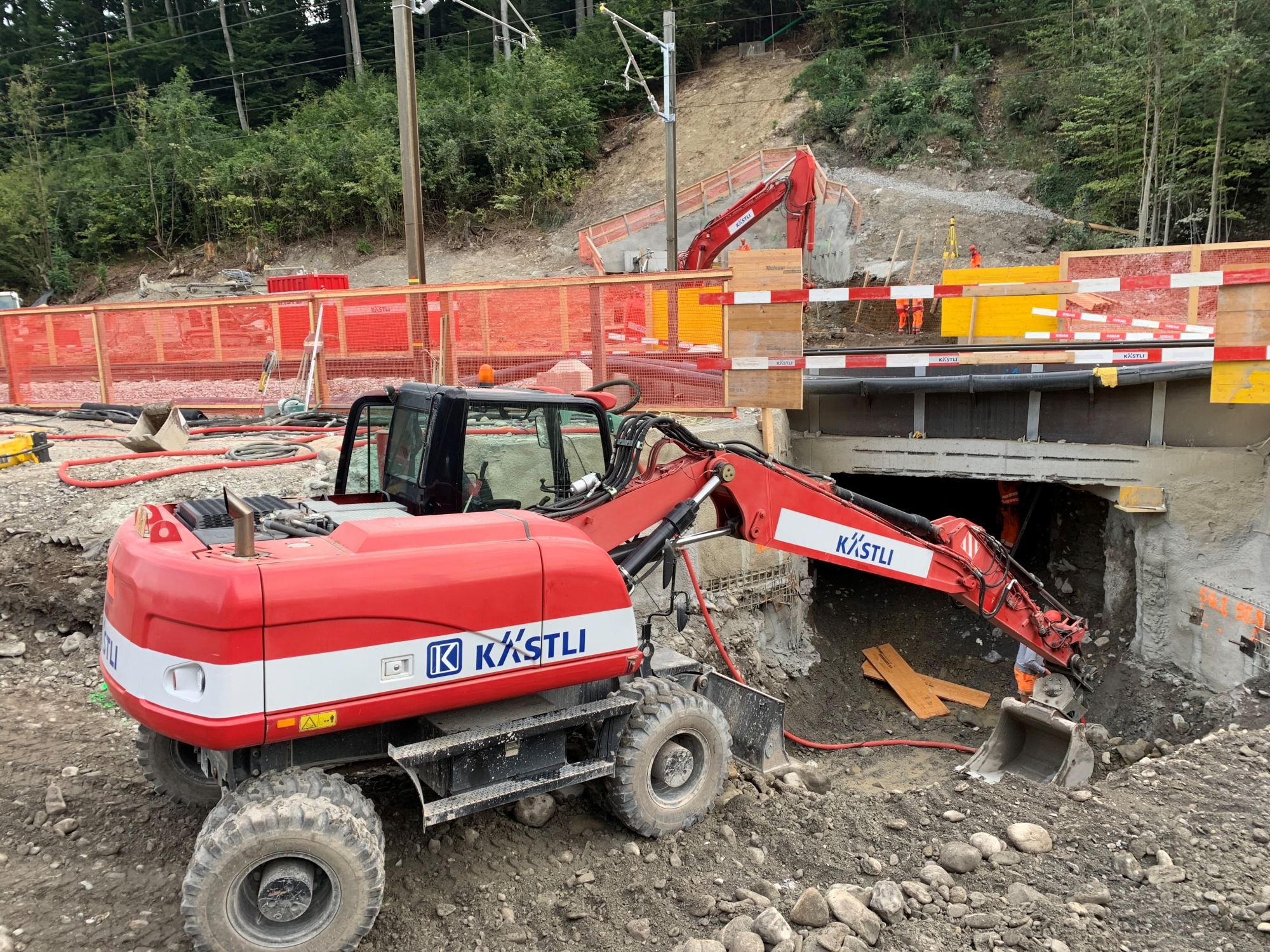

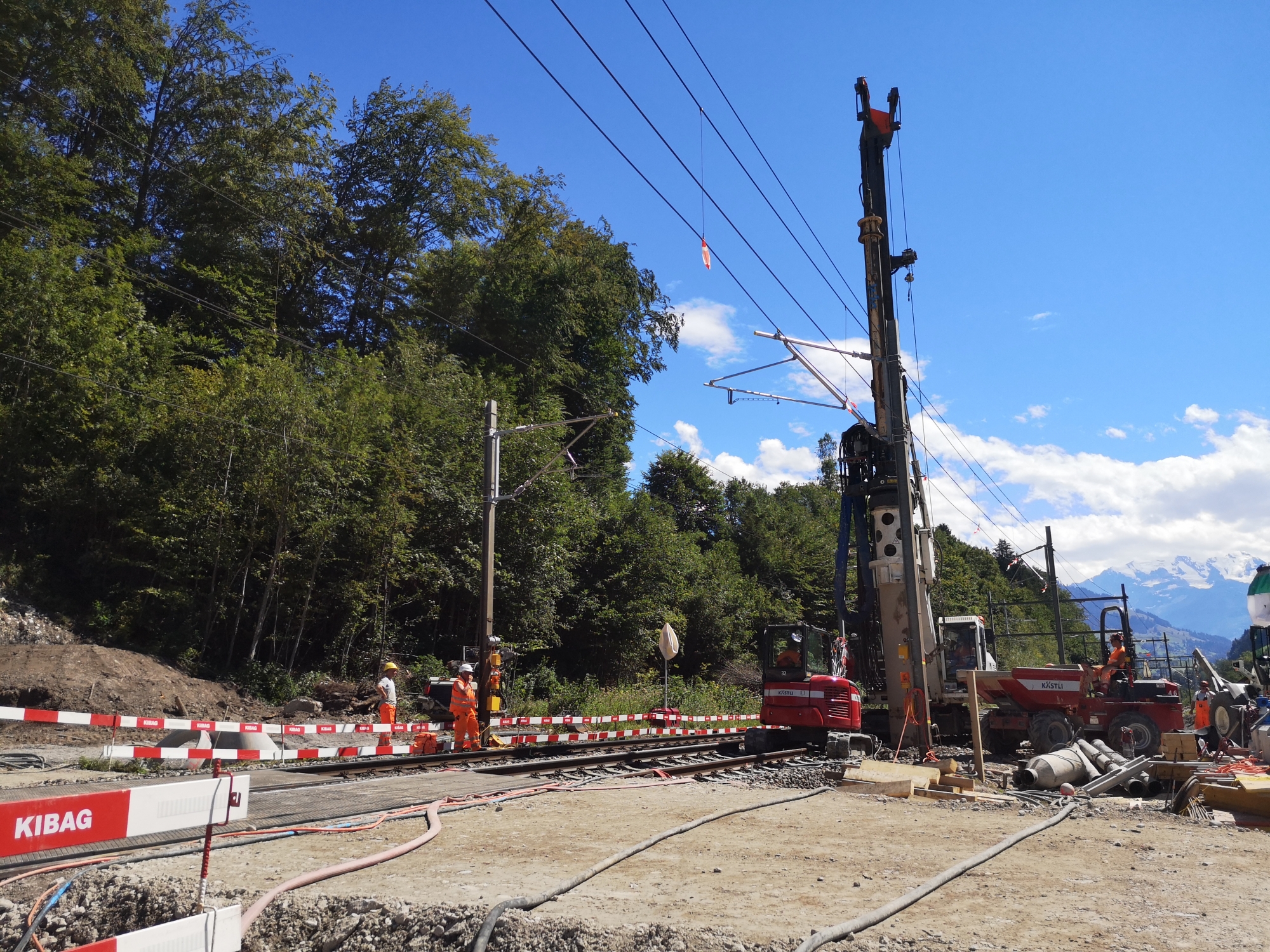

• Die Querung der beiden Gleise in Deckelbauweise zwecks Unterquerung der BLS Lötschberg Bahnlinie ist erstellt

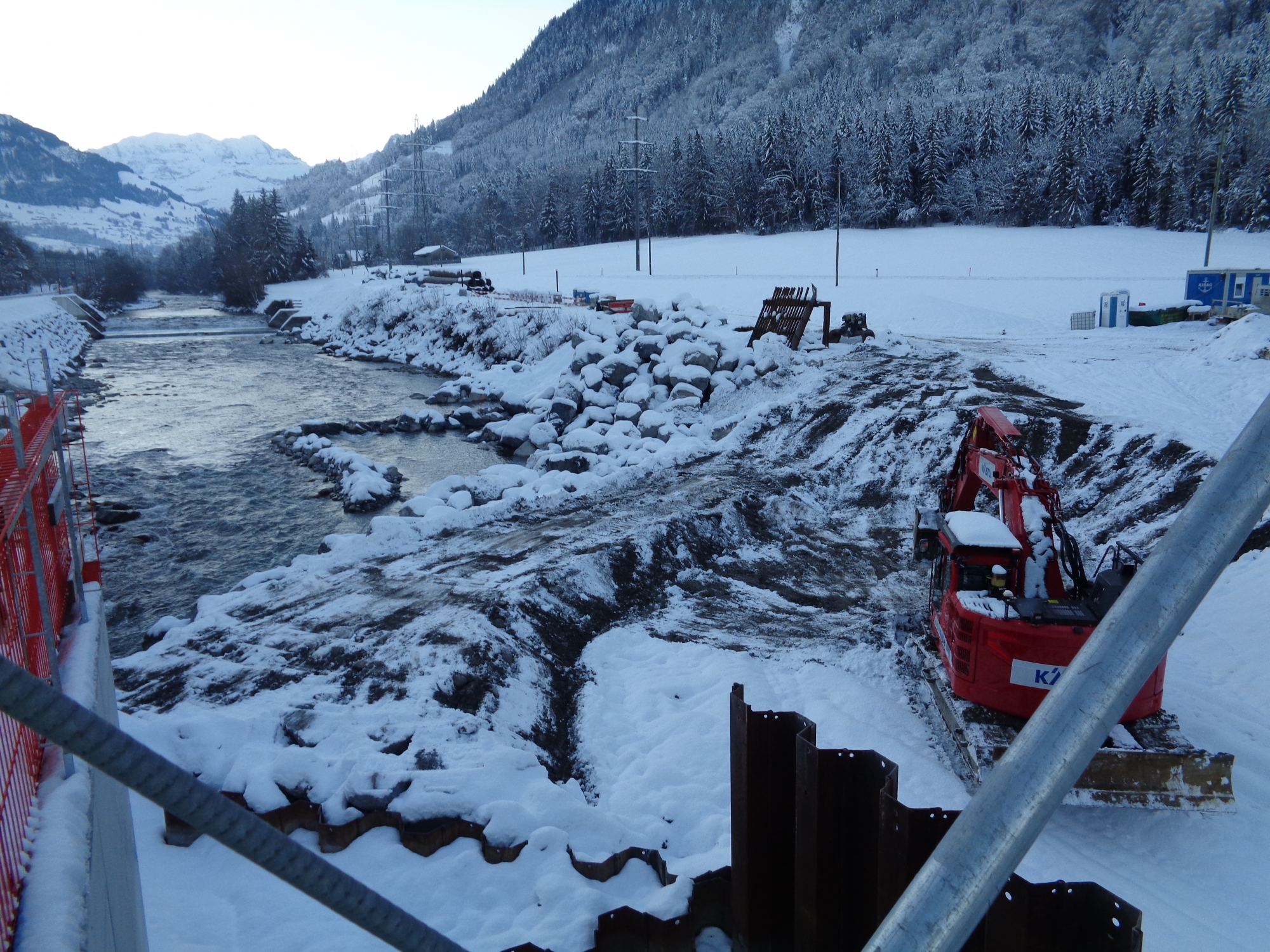

• Im Staubereich rechts ist das Ufer mittels Damm erhöht und mit Uferblocksatz versehen, um die BLS auch in einem Extremhochwasser im Einflussbereich während dem Bau nicht zu gefährten. Hierzu war auch die best Betonflügelmauer der 3er-Sperre am rechten Ufer auf ein höheres Niveau zu bringen.

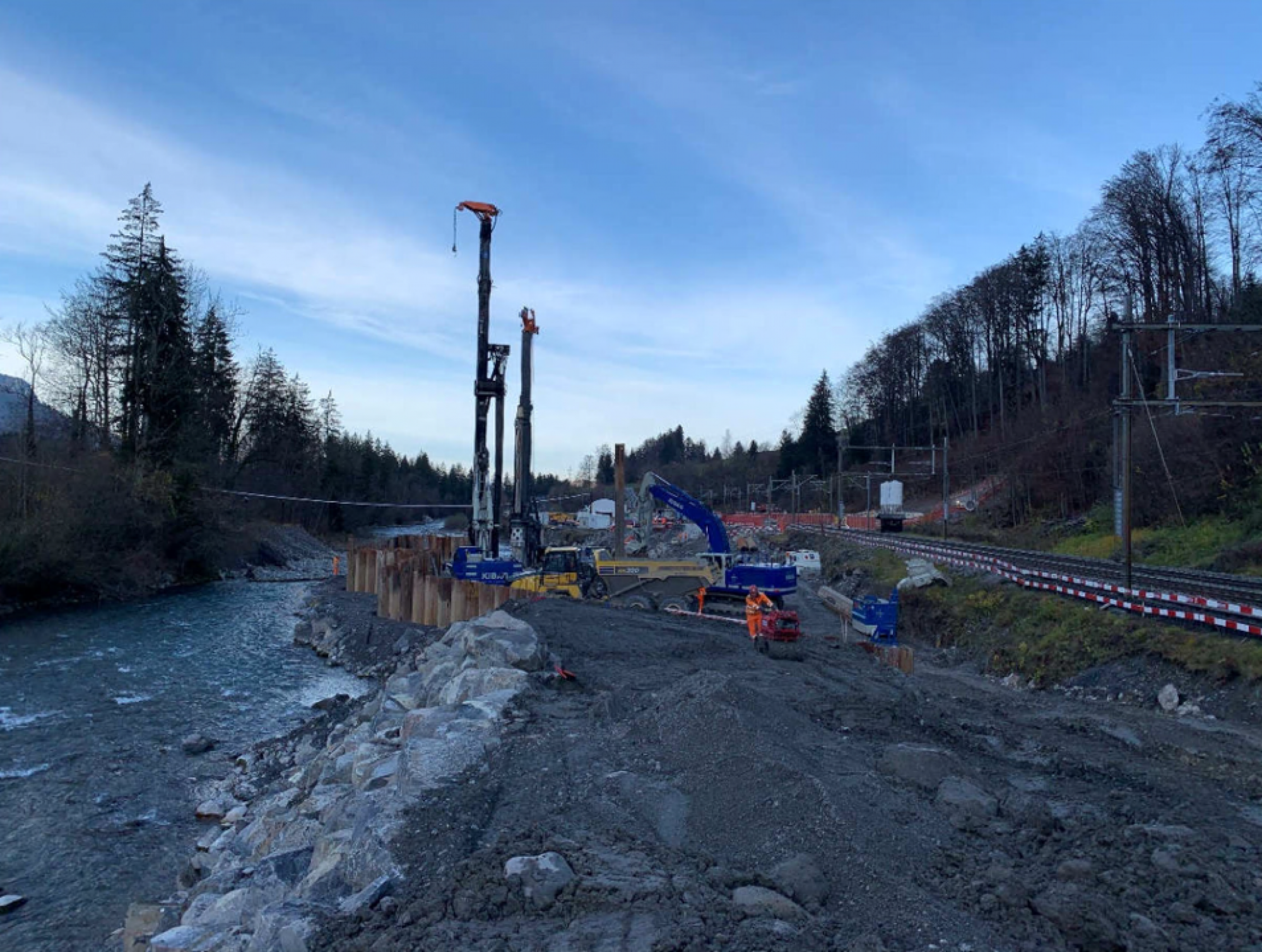

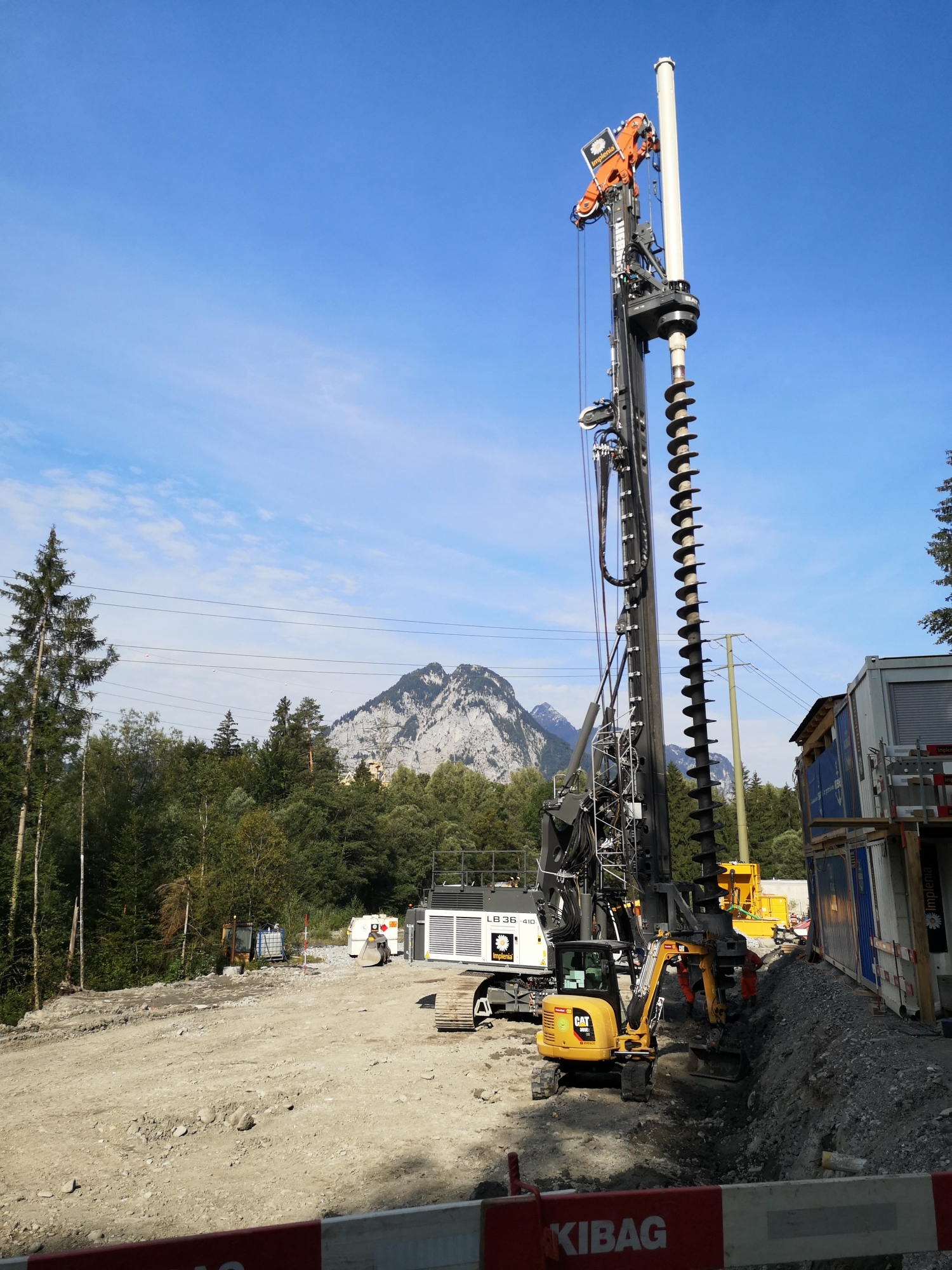

• Der Baugrubenabschluss der ersten Etappe in der Kander mittels Spundwänden für den Bau der Wasserentnahme, vom Grundablass und Leitkanal steht. Mit den Aushub- und Betonarbeiten dazu wurde gestartet.

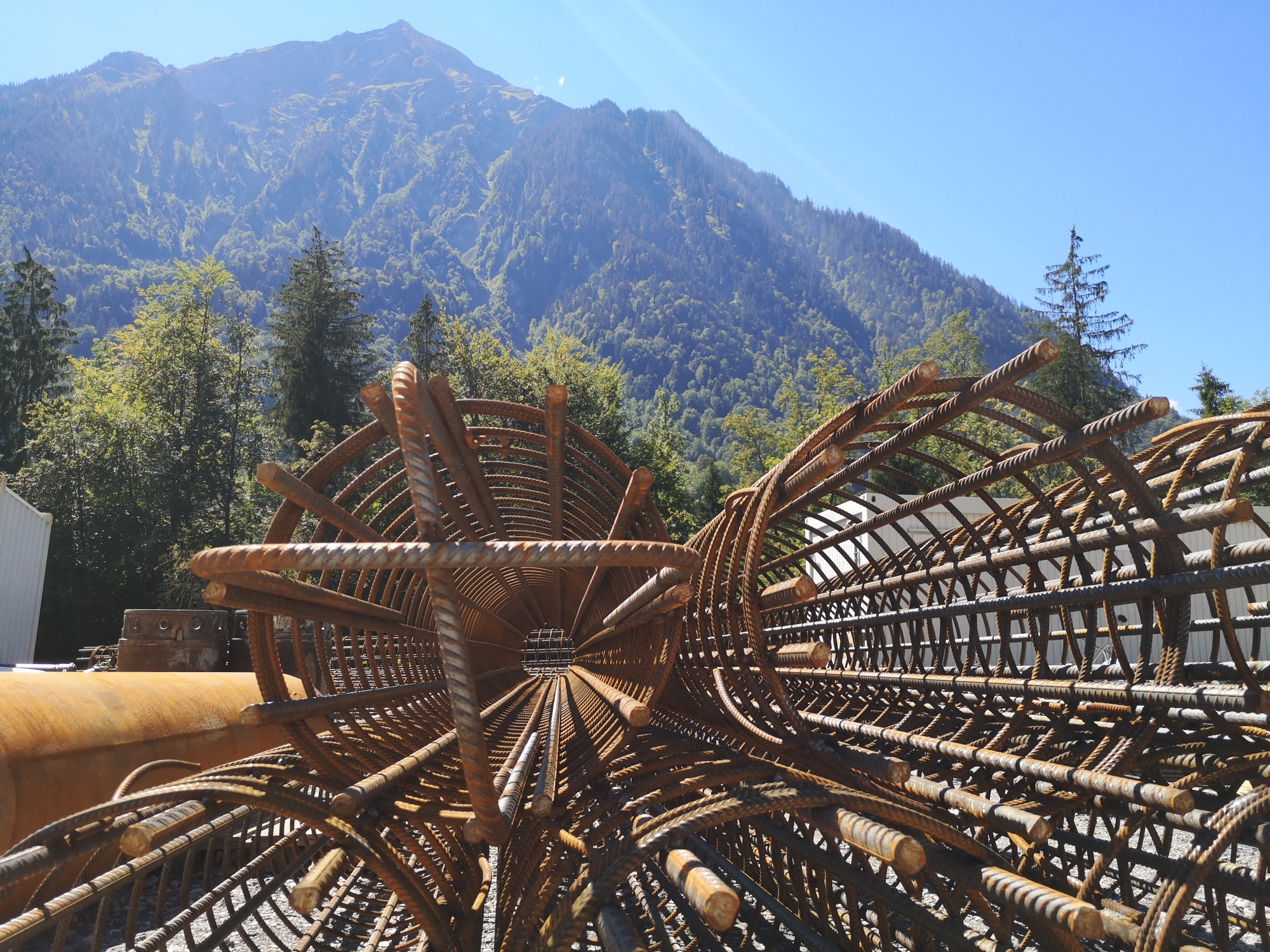

• Der Voreinschnitt Portal Sack sowie Chanderhalte sind erstellt, mit dem Ausbruch der ersten Rohrschirm-Etappe beidseits konnte gestartet werden.

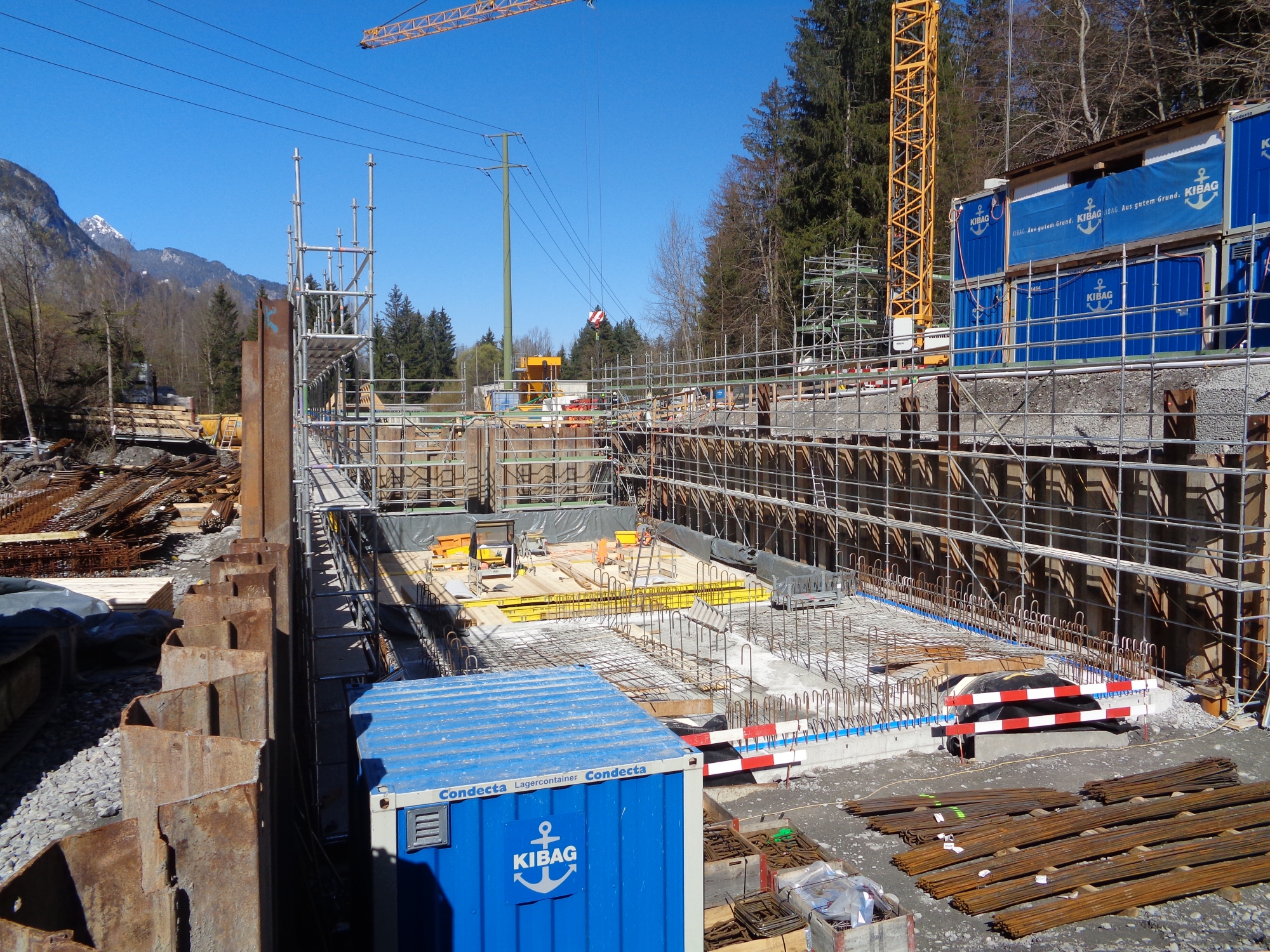

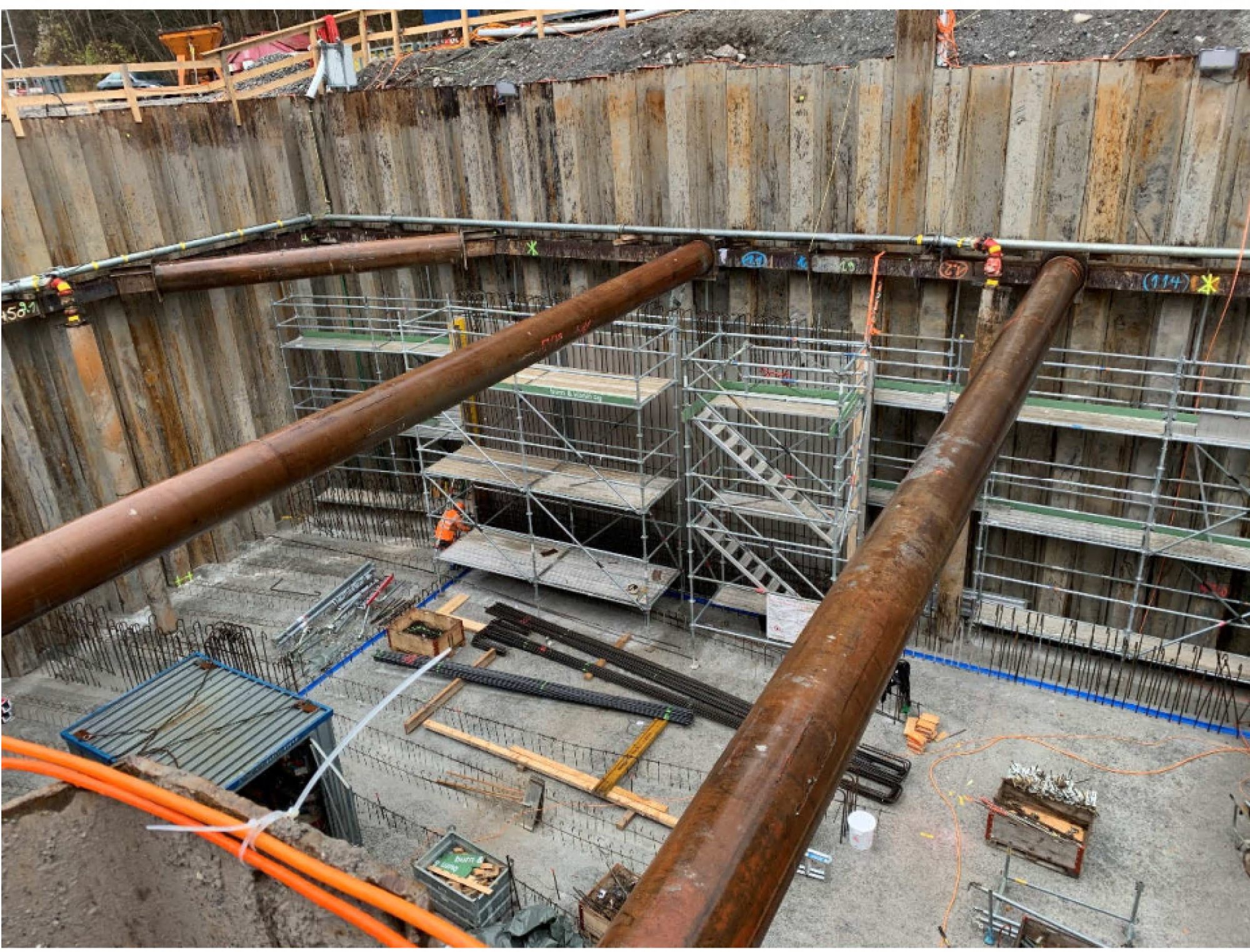

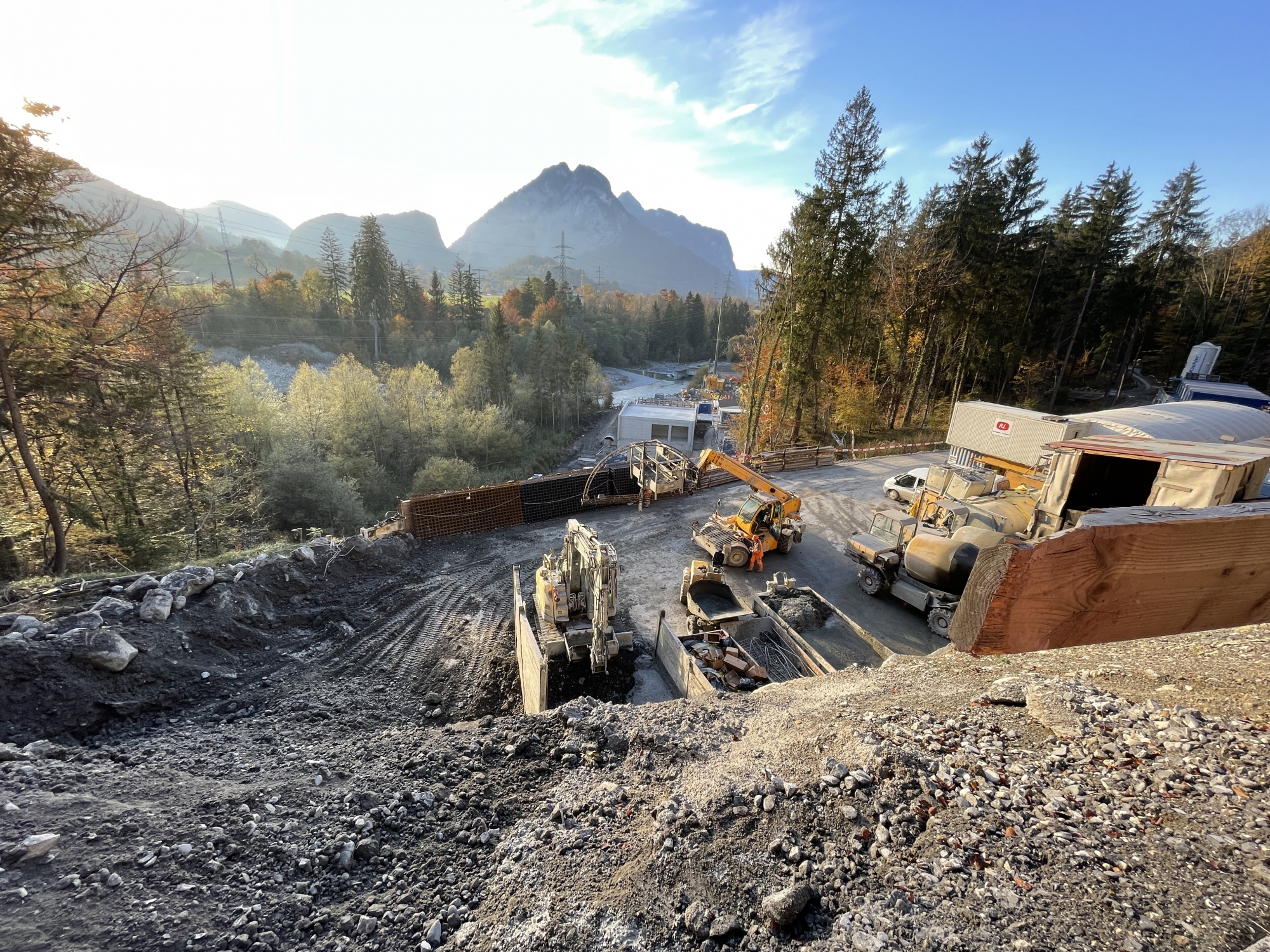

• Die Baugrube der Zentrale ist gemacht, die Betonarbeiten mit Bodenplatte und Mauern werden erstellt.
